در طراحی و تعمیرات تجهیزات الکترونیک قدرت سنگین مانند درایوهای فرکانسی، اینورترها و منابع تغذیه صنعتی، بخش یکسوساز ورودی قلب تپنده سیستم است. ماژول دوبل دیود DD81S1400K-K ساخت کمپانی اصیل و پرآوازه یوپک (Eupec) (که امروزه تحت مالکیت کمپانی عظیم اینفینئون آلمان قرار دارد)، یک بلوک قدرت فوقالعاده سختجان در کلاس فرکانس شبکه (Standard Recovery) است که برای مهار و یکسوسازی جریانهای بالا با ولتاژ سدکننده معکوس 1400V و جریان نامی 81A مهندسی شده است.

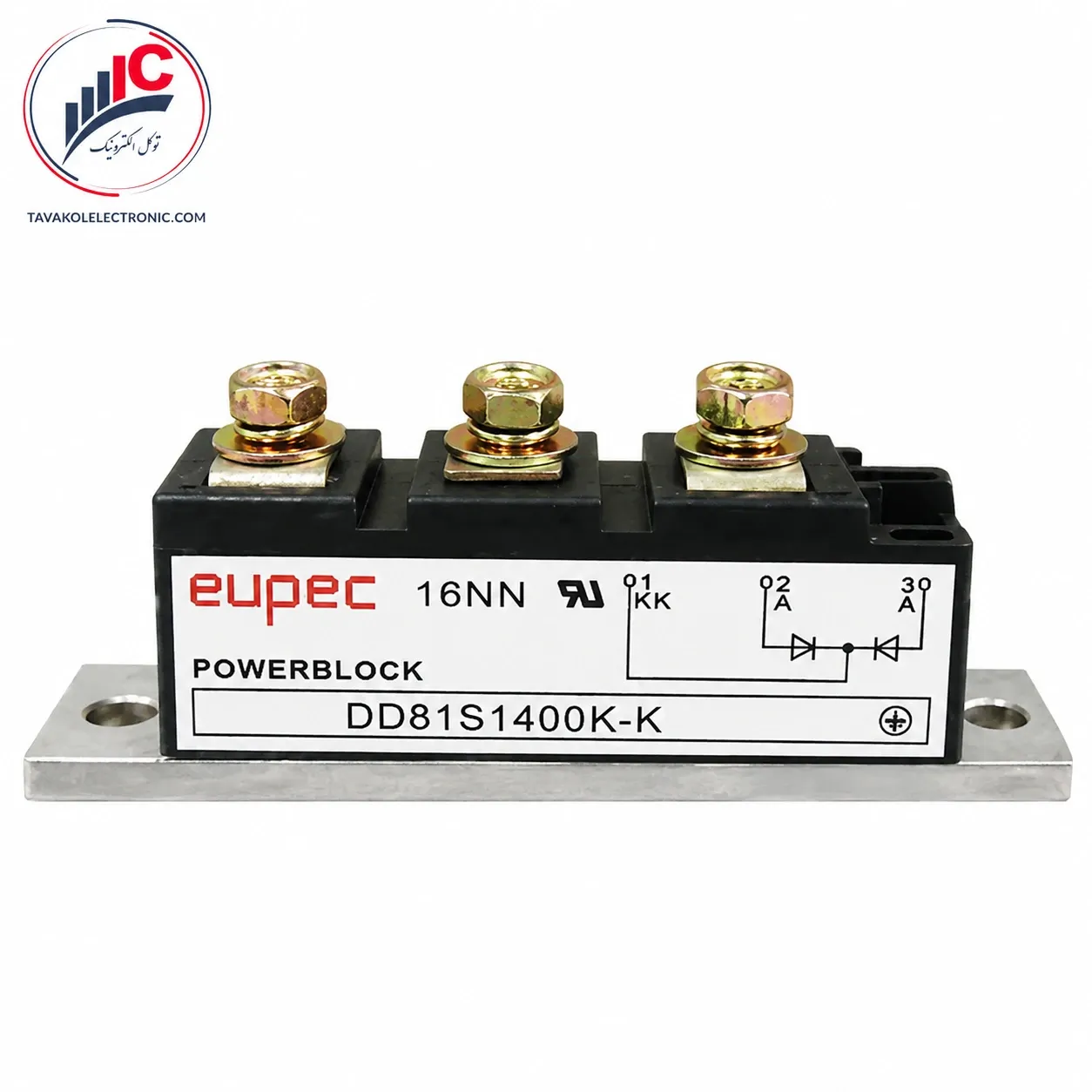

پکیج فیزیکی این قطعه از نوع معروف PowerBlock (مدل PB20) با کفی مسی کاملاً تخت طراحی شده است. ساختار داخلی ماژول DD81S1400K-K شامل دو عدد دیود دیسک قدرت است که به صورت سری (پشت سر هم) درون یک بدنه عایق و ایزوله مجتمع شدهاند. این آرایش ۳ پایه پیچخور به مهندسان اجازه میدهد تا با استفاده از سه عدد از این ماژول، یک پل دیود سهفاز کاملاً مجزا، پرقدرت و قابل تعمیر بسازند. خرید DD81S1400K-K یوپک به دلیل پایداری حرارتی بینظیر، هزینههای استهلاک دستگاههای صنعتی را به شدت کاهش میدهد.
از آنجا که دسترسی به دیتاشیت رسمی قطعات قدیمی برند یوپک در اینترنت چالشبرانگیز است، مشخصات الکتریکی و پارامترهای حد آستانه این قطعه مستقیماً از آرشیو فنی استخراج و در جدول زیر ساختاریافته شده است:
| پارامترهای کلیدی مدار قدرت | نماد فنی | مقدار نامی کاتالوگ | واحد سنجش |
| کد فنی کانون کالا | مدل | DD81S1400K-K | پارتنامبر پکیج PowerBlock |
| ولتاژ معکوس تکرارشونده مجاز | VRRM | 1400 | Volts |
| جریان متوسط حالت روشن (دمای بدنه 85 درجه) | IFAV | 81 | Amperes |
| حداکثر جریان موثر خروجی | IFRMS | 150 | Amperes |
| حداکثر جریان ضربهای ضربان (پیک سرج 10ms) | IFSM | 1650 | Amperes |
| ولتاژ هدایت مستقیم (در جریان 240 آمپر) | VF | 1.3 | Volts |
| محدوده دمای مجاز پیوند سیلیکون | Tj | 40- تا 134+ | درجه سانتیگراد |
| ولتاژ تست ایزولاسیون بدنه (AC 1 Min) | Viso | 3000 | Vrms |
سختی بسیار بالا در برابر جریانهای هجومی و توانایی کار در ولتاژهای نامی بالا، ماژول DD81S1400K-K را به یک قطعه استراتژیک در صنایع زیر تبدیل کرده است:
پل یکسوساز ورودی درایوها: تامین ولتاژ DC صاف در ورودی اینورترها و سرو آمپلیفایرهای میانبرد.
دستگاههای جوش صنعتی: راهاندازی و یکسوسازی بخش خروجی ترانسفورماتورهای جوشکاری سنگین دینامیکی.
مدارهای کلاچ دیودی و ترمز: استفاده به عنوان دیود هرزگرد (Freewheeling Diode) در کنار ماژولهای IGBT برای تخلیه انرژی سلفی موتورها.
منابع تغذیه DC توان بالا: ساخت خطوط ولتاژ ثابت برای کلاچهای مغناطیسی و سیستمهای آبکاری خطوط تولید.
۱. مقاومت فوقالعاده در برابر جریان سرج (1650A): یکی از دلایل اصلی سوختن پل دیودها، جریان هجومی اولیه هنگام شارژ شدن خازنهای لینک دیسی است. ماژول DD81S1400K-K به لطف تحمل جریان لحظهای بسیار بالا، در برابر این شوکها کاملاً مصون است.
۲. پکیج ایزوله با کفی مسی تخت (PB20): لایه عایق داخلی تراشه سیلیکون، ولتاژ عایقبندی بینظیر 3000V را فراهم میکند. این یعنی میتوانید چندین ماژول را بدون ترس از اتصال کوتاه، روی یک هیتسینک آلومینیومی واحد پیچ کنید.
۳. قابلیت تعمیر پذیری بالا: در سیستمهایی که از پل دیودهای یکپارچه ۵ پایه استفاده میکنند، خرابی یک دیود یعنی دور انداختن کل ماژول؛ اما با استفاده از مدل DD81S1400K-K، در صورت آسیب، شما فقط همان بلوک دو تایی خراب را با هزینه بسیار کمتر تعویض میکنید.
💡 نکات مهندسی جهت طول عمر ماژول DD81S1400K-K:
رعایت گشتاور پیچها (Torque): بدنه این قطعه پلاستیک فشرده صنعتی است. هنگام بستن سیمکشی روی ترمینالهای قدرت (پیچهای M5)، گشتاور را روی ۵ نیوتنمتر و برای مهار روی هیتسینک روی ۴ نیوتنمتر تنظیم کنید. سفت کردن بیش از حد پایهها باعث ترک خوردن بدنه و نفوذ رطوبت میشود.
تست دیود با مولتیمتر: پیش از نصب، با مولتیمتر در حالت تست دیود پایهها را بررسی کنید. پایه ۳ نقطه مشترک است؛ پایههای ۱ و ۲ باید فقط از یک طرف به پایه ۳ راه بدهند (عددی بین 0.4V تا 0.7V) و در حالت معکوس کاملاً باز (OL) باشند.
خمیر سیلیکون یکنواخت: کفی مسی این ماژول باید بدون کوچکترین فاصله به هیتسینک متصل شود. لایهای بسیار نازک و یکنواخت از خمیر سیلیکون مرغوب، مقاومت حرارتی تماس را به حداقل ممکن میرساند.
ماژولهای سری دوبل دیود برند یوپک (Eupec) به دلیل دوام طولانی در خطوط تولید کارخانجات، بسیار محبوب هستند. به همین دلیل قطعات استوک ریمارک شده یا تقلبی سنگین با تراشههای ضعیف در بازار یافت میشوند که زیر بار اول دچار شکست حرارتی شده و فاز ورودی را اتصال کوتاه میکنند. فروشگاه توکل الکترونیک با اصالت و تجربه در تامین نیمههادیهای قدرت، اصالت ۱۰۰ درصدی و سلامت فنی ماژول DD81S1400K-K یوپک ساخت آلمان را کاملاً تضمین میکند.
با توجه به تغییرات مستمر نرخ ارز، جهت دریافت قیمت روز DD81S1400K-K و مشاوره فنی پیش از خرید، با کارشناسان ما در فروشگاه توکل الکترونیک تماس حاصل فرمایید.
برای دسترسی به تجهیزات تعمیراتی، از دستهبندی ابزارآلات و قطعات الکترونیک فروشگاه توکل الکترونیک دیدن فرمایید.
جهت بررسی اسناد فنی ، میتوانید به سایت رسمی شرکت میتسوبیشی مراجعه نمایید.
| Part Number | DD81S1400K-K |
|---|---|
| برند | EUPEC |
| مشخصات فنی | 81A-1400V |
