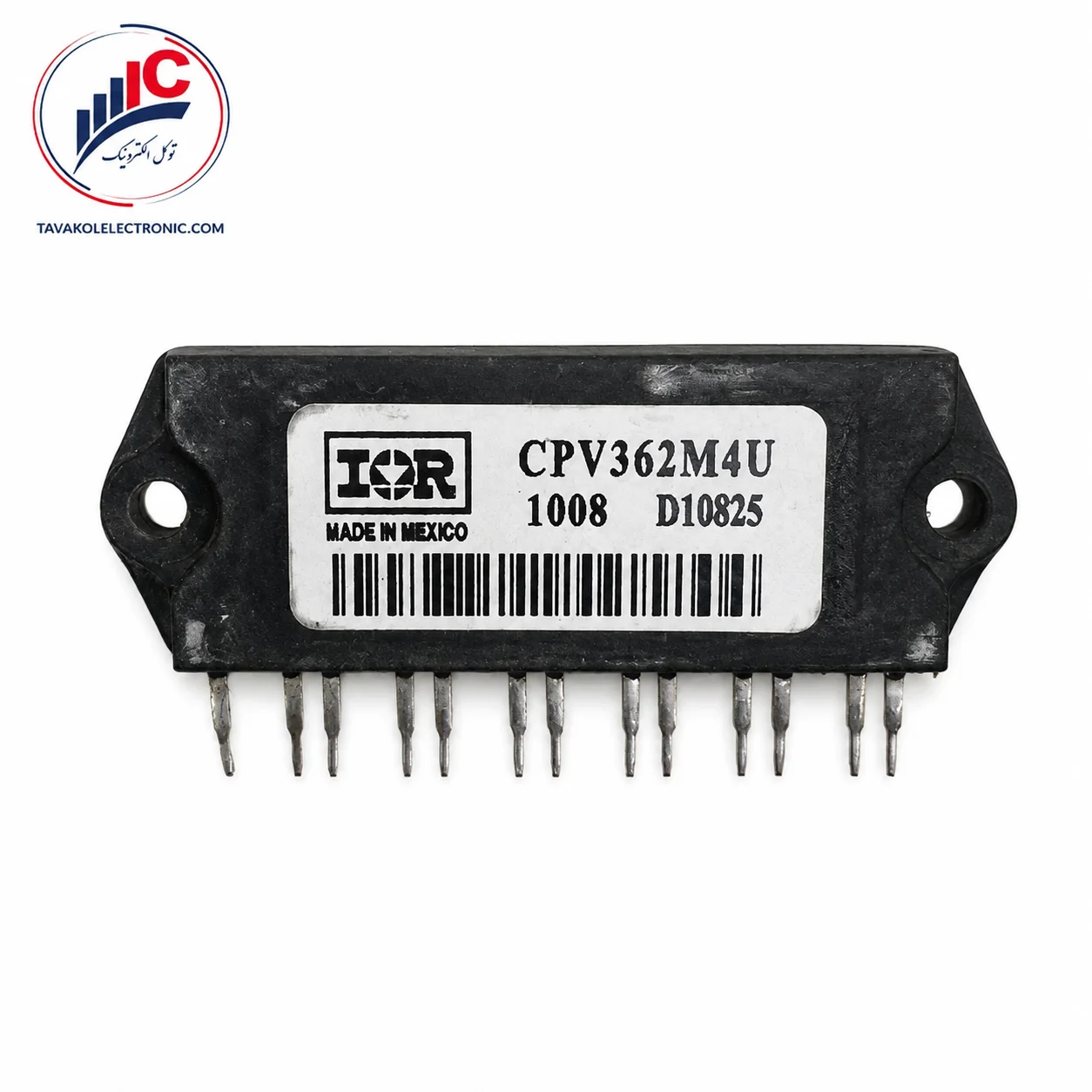

خرید ماژول IGBT CPV362M4U | سه‌فاز 600 ولت International Rectifier

معرفی محصول

CPV362M4U یک ماژول IGBT سه‌فاز از برند International Rectifier یا IR است که شش ترانزیستور IGBT و شش دیود فوق‌سریع را در یک پکیج عایق‌شده ترکیب می‌کند. ساختار داخلی این محصول از سه بازوی نیم‌پل تشکیل شده و مدار کامل بخش سوئیچینگ یک اینورتر سه‌فاز را فراهم می‌سازد.

این ماژول برای تجهیزات کنترل موتور، درایوهای صنعتی قدیمی و بردهایی طراحی شده است که فضای نصب محدودی دارند. استفاده از IGBT در مقایسه با ماژول‌های ترانزیستور دوقطبی قدیمی، مدار تحریک ساده‌تر و راندمان مناسب‌تری ایجاد می‌کند. بااین‌حال، انتخاب قطعه باید براساس کد کامل، پین‌آوت، ابعاد و شرایط کاری دستگاه انجام شود.

خرید و قیمت CPV362M4U

قیمت CPV362M4U به موجودی بازار، وضعیت ظاهری، برند حک‌شده روی بدنه و شرایط تأمین قطعات وارداتی وابسته است. برای دریافت قیمت روز، تصاویر واقعی کالا و بررسی موجودی می‌توانید با توکل الکترونیک تماس بگیرید. ارسال تصویر قطعه معیوب و مدل دستگاه، امکان تطبیق دقیق‌تر پیش از سفارش را فراهم می‌کند.

این محصول معمولاً برای تعمیر تجهیزات قدیمی یا دستگاه‌هایی خریداری می‌شود که تغییر طراحی برد، مدار گیت‌درایور و سیستم خنک‌کاری آنها دشوار یا پرهزینه است. در چنین شرایطی، استفاده از همان پارت‌نامبر می‌تواند روند تعمیر را سریع‌تر کند و نیاز به تغییر مدار را کاهش دهد.

این قطعه IPM هوشمند نیست و مدار گیت‌درایور، حفاظت اضافه‌جریان یا حفاظت حرارتی داخلی ندارد. بنابراین درایور و مدارهای حفاظتی دستگاه باید سالم باشند. فقط یکسان‌بودن ولتاژ و جریان برای معرفی یک ماژول دیگر به‌عنوان جایگزین مستقیم کافی نیست.

مشخصات فنی خلاصه

مقادیر ۷.۲ و ۳.۹ آمپر مربوط به جریان هر IGBT در دماهای مشخص‌شده هستند و نباید با جریان خروجی دائم موتور اشتباه گرفته شوند. دیتاشیت برای یک درایو نمونه ۲۰ کیلوهرتز، جریان خروجی حدود ۴.۶ آمپر RMS در هر فاز و توان کل تقریبی ۱.۳ کیلووات را تحت شرایط معین اعلام کرده است.

ویژگی‌ها و مزایای ماژول

ساختار شش‌تایی این ماژول تمام کلیدهای موردنیاز برای تولید خروجی سه‌فاز را در یک بدنه قرار می‌دهد. این طراحی تعداد قطعات جداگانه، اتصالات قدرت و فضای موردنیاز روی برد را کاهش می‌دهد و نصب مجموعه روی یک هیت‌سینک مشترک را آسان‌تر می‌کند.

دیودهای HEXFRED داخلی دارای بازیابی سریع و نرم هستند و برای عملکرد مناسب در مدارهای سوئیچینگ طراحی شده‌اند. سازنده این قطعه را برای کار در فرکانس‌های بالاتر از ۵ کیلوهرتز بهینه‌سازی کرده است؛ اما فرکانس و جریان قابل استفاده نهایی باید با توجه به دمای کیس، تلفات کلیدزنی و خنک‌کاری تعیین شود.

کاربردهای CPV362M4U

ساختار پل سه‌فاز CPV362M4U آن را برای تعمیر یا ساخت تجهیزات سازگار زیر مناسب می‌کند:

• اینورترهای سه‌فاز کم‌توان
• درایو کنترل موتور AC
• سیستم‌های کنترل دور موتور
• تجهیزات اتوماسیون صنعتی
• بردهای قدرت دارای فضای نصب محدود
• ماشین‌آلات و دستگاه‌های صنعتی قدیمی
• منابع تغذیه و مبدل‌های قدرت با مدار متناسب

وجود کاربرد مشابه به معنی امکان جایگزینی مستقیم نیست. فاصله پایه‌ها، مدار داخلی، ولتاژ گیت، مشخصات سوئیچینگ و ظرفیت خنک‌کاری باید با طراحی اصلی دستگاه تطبیق داده شوند.

نکات مهم پیش از خرید

قبل از سفارش CPV362M4U، نوشته روی بدنه، لوگوی IR، تعداد و موقعیت پایه‌ها و شکل پکیج را با قطعه معیوب مقایسه کنید. پکیج IMS-2 این محصول حدود ۶۲.۴۳ میلی‌متر طول و ۲۱.۹۷ میلی‌متر عرض دارد و از دو محل نصب پیچ برخوردار است.

اعداد درج‌شده در بخش حداکثر مجاز دیتاشیت، ظرفیت کار دائمی در هر شرایطی نیستند. جریان عملی ماژول به دمای کیس، هیت‌سینک، فرکانس سوئیچینگ، نوع بار، جریان هر فاز و وضعیت تهویه دستگاه وابسته است.

پیش از نصب قطعه جدید، مدار گیت‌درایور، مقاومت‌های گیت، Dead Time، باس DC، خازن‌ها، خروجی موتور و احتمال اتصال کوتاه بررسی شوند. باقی‌ماندن ایراد اصلی دستگاه می‌تواند باعث خرابی دوباره ماژول شود.

نکات نصب و راه‌اندازی

سطح هیت‌سینک باید صاف، تمیز و بدون آلودگی باشد. مقدار مناسبی خمیر حرارتی به‌صورت یکنواخت استفاده شود و پیچ‌های نصب مرحله‌ای بسته شوند. گشتاور توصیه‌شده دیتاشیت برای پیچ M3 یا 6-32 حدود ۰.۵۵ تا ۰.۸ نیوتن‌متر است.

راه‌اندازی اولیه بهتر است با محدودکننده جریان و زیر نظر متخصص انجام شود. قبل از اعمال ولتاژ کامل، نبود اتصال کوتاه بین مسیرهای قدرت و صحت سیگنال‌های گیت کنترل شود.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک با سابقه فعالیت در بازار قطعات الکترونیک جمهوری تهران، امکان استعلام ماژول‌های قدرت قدیمی و کمیاب را فراهم می‌کند. پیش از خرید می‌توانید تصاویر واقعی، نوشته‌های روی بدنه، وضعیت ظاهری و تطبیق اولیه محصول را بررسی کنید.

برای استعلام CPV362M4U کافی است کد کامل، تعداد موردنیاز، تصویر قطعه قبلی و مدل دستگاه را ارسال کنید. این اطلاعات احتمال انتخاب مدل اشتباه و ایجاد هزینه اضافی برای تعمیر را کاهش می‌دهد.

برای مشاهده قطعات مشابه، می‌توانید دسته خرید IGBT توکل الکترونیک را بررسی کنید.

سؤالات متداول

آیا CPV362M4U یک ترانزیستور قدرت است؟

بله؛ اما یک ترانزیستور تکی نیست. این محصول یک ماژول قدرت شامل شش IGBT و شش دیود فوق‌سریع در ساختار اینورتر سه‌فاز است.

آیا این قطعه IPM هوشمند است؟

خیر. گیت‌درایور و حفاظت‌های کنترلی داخل آن قرار ندارند و باید توسط مدار خارجی تأمین شوند.

آیا جریان ماژول 7.2 آمپر است؟

عدد ۷.۲ آمپر، حداکثر جریان پیوسته هر IGBT در دمای کیس ۲۵ درجه است. این مقدار با افزایش دما کاهش پیدا می‌کند و معادل جریان خروجی دائم موتور نیست.

آیا می‌توان ماژول مشابه 600 ولت را جایگزین کرد؟

فقط با بررسی کامل پین‌آوت، ابعاد، جریان، مدار گیت و مشخصات سوئیچینگ. شباهت ولتاژ به‌تنهایی کافی نیست.

جمع‌بندی

CPV362M4U یک ماژول IGBT سه‌فاز ۶۰۰ ولت از International Rectifier است که شش IGBT و دیودهای فوق‌سریع را در پکیج IMS-2 جای داده است. این محصول برای تعمیر اینورترها، درایوهای موتور و تجهیزات سازگار گزینه‌ای کاربردی محسوب می‌شود. برای دریافت قیمت، موجودی و تصاویر واقعی کالا با توکل الکترونیک تماس بگیرید.
