SKM300GARL066T یک ماژول IGBT صنعتی از برند SEMIKRON و سری SEMITRANS 5 است که برای استفاده در اینورترهای سهسطحی و سیستمهای تبدیل توان با جریان بالا طراحی شده است. ساختار GARL-T این محصول با ماژولهای نیمپل GB یا چاپرهای GAL و GAR تفاوت دارد و نباید صرفاً بر اساس ظاهر یا نزدیکی کد جایگزین شود.
داخل این ماژول دو IGBT قدرت با فناوری Trench، دیودهای فریویلینگ و دیودهای کمکی قرار گرفتهاند. این آرایش به سازنده دستگاه اجازه میدهد یک بخش از توپولوژی اینورتر سهسطحی را با تعداد اتصال کمتر و اندوکتانس مسیر پایینتر پیادهسازی کند.
ولتاژ کلکتور به امیتر هر IGBT در SKM300GARL066T برابر 600 ولت است. جریان کلکتور در دمای کیس 25 درجه 400 آمپر و در دمای کیس 80 درجه 300 آمپر اعلام شده است. جریان پیک تکرارشونده نیز 600 آمپر است؛ بااینحال جریان قابلاستفاده واقعی به فرکانس سوئیچینگ، دمای هیتسینک، تلفات و شرایط خنککاری دستگاه وابسته خواهد بود.
وجود سنسور دمای NTC داخلی یکی از مزیتهای مهم این محصول است. این سنسور امکان پایش دمای ماژول و اجرای حفاظت حرارتی در سیستم کنترل را فراهم میکند. پایههای سنسور باید دقیقاً مطابق نقشه دستگاه متصل شوند و نمیتوان آنها را با پایههای فرمان IGBT اشتباه گرفت.
برای خرید SKM300GARL066T، استعلام قیمت و بررسی تطبیق فنی با توکل الکترونیک تماس بگیرید.
| مشخصه | مقدار |
|---|---|
| پارتنامبر | SKM300GARL066T |
| برند | SEMIKRON |
| سری | SEMITRANS 5 |
| نوع قطعه | ماژول IGBT سهسطحی |
| ساختار | GARL-T |
| فناوری IGBT | Trench IGBT |
| ولتاژ VCES | 600 ولت |
| جریان نامی ICnom | 300 آمپر |
| جریان در TC=25°C | 400 آمپر |
| جریان در TC=80°C | 300 آمپر |
| جریان پیک ICRM | 600 آمپر |
| سنسور دما | NTC داخلی |
| ولتاژ ایزولاسیون | 2500 ولت AC |
| وزن | حدود 310 گرم |
کاربردهای رسمی SKM300GARL066T در دیتاشیت شامل موارد زیر است:
این محصول برای یک اینورتر دوسطحی معمولی طراحی نشده است. ساختار داخلی، اتصال نول میانی، پایههای گیت و امیتر و دیودهای داخلی باید با مدار دستگاه کاملاً مطابقت داشته باشند.
برای مشاهده قطعات مشابه، میتوانید دسته خرید ماژول IGBT توکل الکترونیک را بررسی کنید.
جهت بررسی اسناد فنی ، میتوانید به سایت رسمی شرکت SEMIKRON مراجعه نمایید
| ساختار | کاربرد کلی |
|---|---|
| GB | نیمپل استاندارد با دو IGBT |
| GA | یک IGBT تکسوئیچ |
| GAL / GAR | چاپر با جهت متفاوت IGBT و دیود |
| GARL-T | شاخه قدرت مخصوص اینورتر سهسطحی |
| MiniSKiiP NAC/NAB | ساختارهای ترکیبی رکتیفایر و اینورتر |
SKM300GARL066T به دلیل ساختار چندسطحی، تعداد ترمینالهای قدرت و پایههای فرمان بیشتری نسبت به یک ماژول نیمپل متداول دارد. مدلهایی مانند SKM300GB066D یا SKM300GAR066T حتی در صورت یکسانبودن ولتاژ و جریان، جایگزین قطعی این محصول نیستند.
پیش از سفارش SKM300GARL066T موارد زیر را بررسی کنید:
شباهت ظاهری ماژولهای سری SEMITRANS 5 برای جایگزینی کافی نیست. تغییر محل یک ترمینال یا تفاوت مدار داخلی میتواند باعث اتصال کوتاه باس DC و خرابی شدید بخش قدرت شود.
| پارامتر | مقدار دیتاشیت |
|---|---|
| VCES | 600 ولت |
| ICnom | 300 آمپر |
| IC در TC=25°C | 400 آمپر |
| IC در TC=80°C | 300 آمپر |
| ICRM | 600 آمپر |
| VGES | ±20 ولت |
| VCE(sat) معمول در 300A و 25°C | 1.45 ولت |
| VCE(sat) معمول در 300A و 150°C | 1.7 ولت |
| مقاومت گیت داخلی | 1 اهم |
| Rth(j-c) هر IGBT | 0.15 K/W |
| Visol | 2500 ولت AC |
| دمای پیوند | 40- تا 175+ درجه سانتیگراد |
مقادیر VCE(sat) و تلفات در شرایط تست مشخص دیتاشیت اندازهگیری شدهاند. افزایش فرکانس سوئیچینگ یا تغییر مقاومت گیت میتواند تلفات و دمای کاری را تغییر دهد.
داخل SKM300GARL066T یک سنسور NTC قرار دارد که مقاومت مرجع آن در دمای 100 درجه سانتیگراد حدود 493 اهم با تلرانس 5 درصد اعلام شده است.
این سنسور برای اندازهگیری مستقیم دمای پیوند IGBT نیست، اما اطلاعات مناسبی از دمای داخلی ماژول در اختیار کنترلر قرار میدهد. در زمان جایگزینی باید مدار اندازهگیری NTC، مقاومتهای تقسیم ولتاژ و آستانه قطع حرارتی دستگاه بررسی شوند.
قبل از نصب، سطح هیتسینک باید صاف، تمیز و عاری از خمیر حرارتی قبلی باشد. خمیر حرارتی را بهصورت لایهای نازک و یکنواخت استفاده کنید.
گشتاور پیچهای اتصال به هیتسینک M6 بین 3 تا 5 نیوتنمتر و گشتاور ترمینالهای قدرت بین 2.5 تا 5 نیوتنمتر اعلام شده است.
پیش از راهاندازی این موارد بررسی شوند:
هنگام حمل و نصب نیز رعایت اصول ESD ضروری است.
توکل الکترونیک با تمرکز بر تأمین قطعات قدرت صنعتی، امکان بررسی پارتنامبر و ساختار ماژول را پیش از خرید فراهم میکند.
برای استعلام موجودی و قیمت SKM300GARL066T با واحد فروش توکل الکترونیک تماس بگیرید.
یک ماژول IGBT مخصوص شاخه قدرت اینورتر سهسطحی است و با نیمپل معمولی تفاوت دارد.
ولتاژ هر IGBT برابر 600 ولت و جریان نامی 300 آمپر است. جریان کلکتور در دمای کیس 25 درجه تا 400 آمپر اعلام شده است.
بله، داخل ماژول یک سنسور NTC قرار دارد که برای پایش و حفاظت حرارتی استفاده میشود.
بله، UPS یکی از کاربردهای رسمی SKM300GARL066T است؛ بهشرطی که دستگاه از توپولوژی سهسطحی و پینآوت مشابه استفاده کند.
خیر. GARL-T مدار داخلی متفاوتی دارد و مدلهای GAR یا GB بدون بررسی و تغییر مدار قابل جایگزینی نیستند.
گیتدرایور، دو بخش باس DC، نقطه میانی، خازنها، NTC، مدار پیششارژ و سیستم خنککاری باید بررسی شوند.
| Part Number | SKM300GARL066T |
|---|---|
| برند | SEMIKRON |
| مشخصات فنی | 600V |

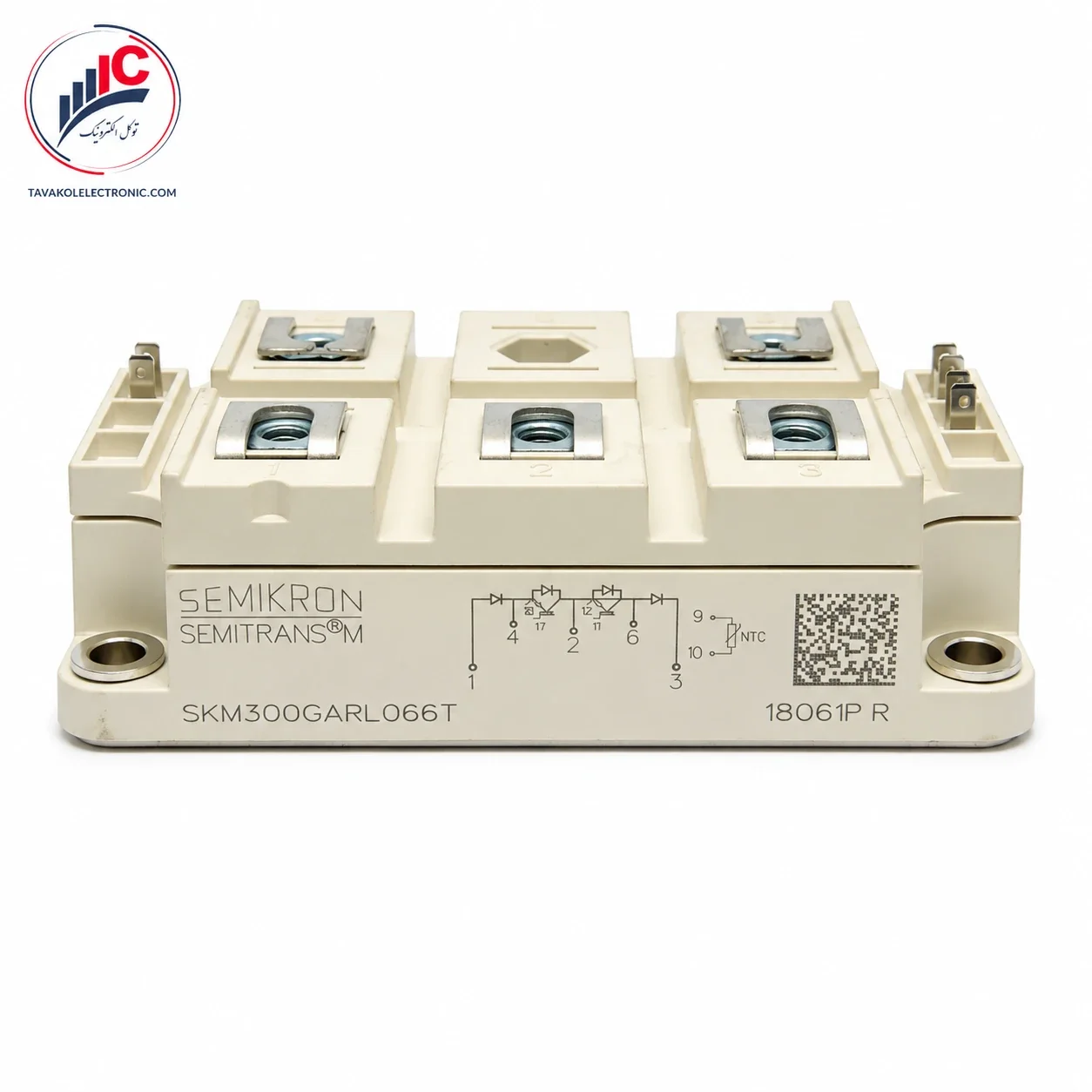

ماژول IGBT سمیکرون مدل SKM300GARL066T
