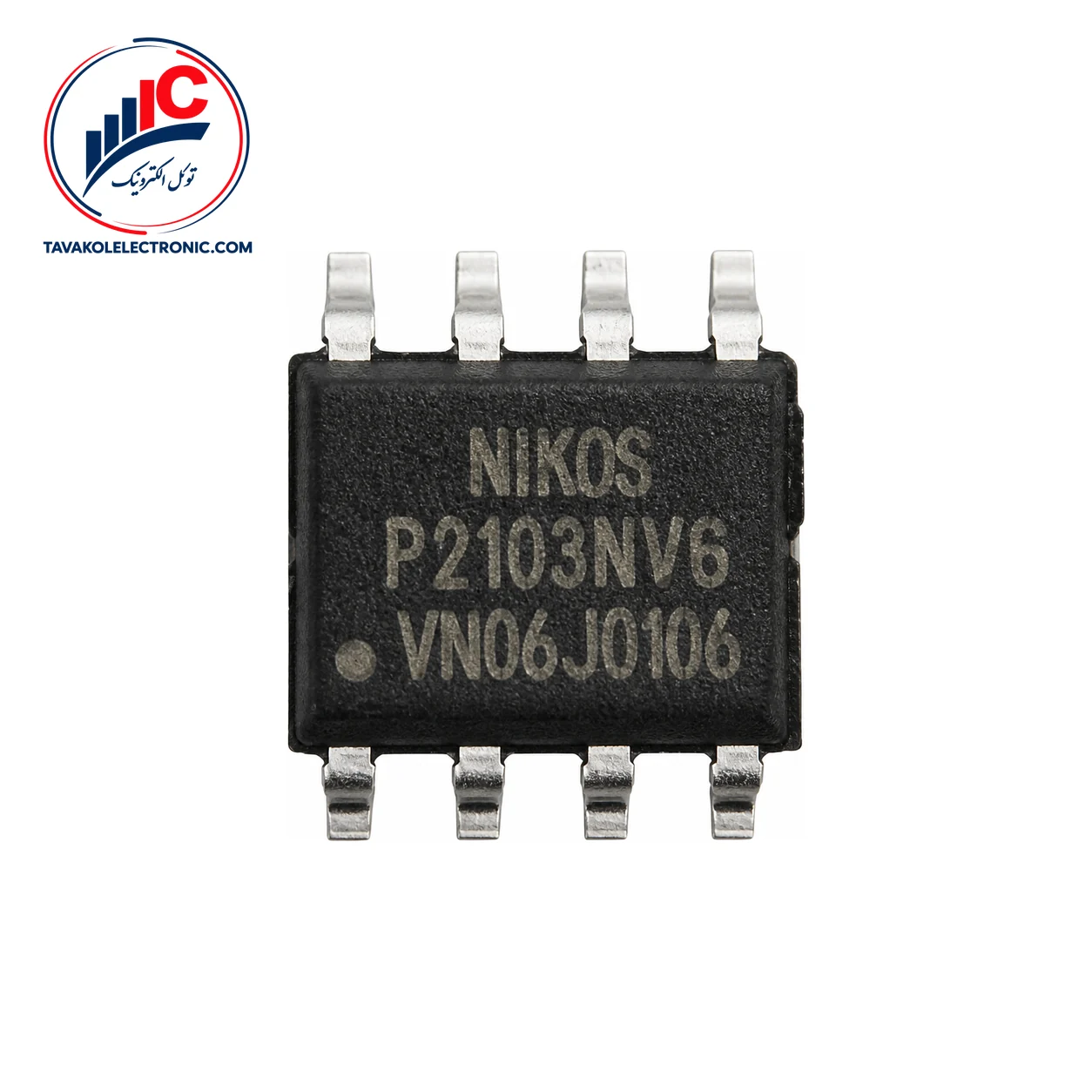

ماسفت P2103NVG

ویژگی‌ها
Part NumberP2103NVG
پکیجSOP-8
Channel TypeP-Channel
مشخصات فنیVDS: 30 V, ID: 8 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

ماسفت P2103NVG از محصولات NIKO SEM، یک ترانزیستور اثر میدان با دو کانال N و P و ساختار enhancement-mode است. این قطعه در پکیج SOP-8 عرضه می‌شود و برای طراحی‌هایی مناسب است که وجود هر دو کانال در یک پکیج اهمیت دارد. پیش از ثبت سفارش، تطبیق پارت‌نامبر با نیاز مدار را بررسی کنید.

معرفی ماسفت P2103NVG و نکات انتخاب

P2103NVG در دو کانال N-channel و P-channel مشخصات جداگانه‌ای دارد؛ بنابراین مقادیر ولتاژ، جریان و مقاومت روشن را باید برای کانال مورد استفاده بررسی کرد. ولتاژ شکست درین-سورس برای کانال N برابر 30 V و برای کانال P برابر -30 V است. این مقادیر در شرایط VGS = 0 V و جریان آزمون 250 µA برای کانال N و -250 µA برای کانال P اعلام شده‌اند.

برای بررسی عملکرد در حالت روشن، مقاومت درین-سورس اهمیت زیادی دارد. حداکثر مقاومت روشن در درایو گیت 10 V برای کانال N برابر 21 mΩ و برای کانال P برابر 34 mΩ است. در درایو 4.5 V، این مقادیر به‌ترتیب 31 mΩ و 56 mΩ هستند. توجه به ولتاژ واقعی درایور گیت، یکی از نکات مهم در انتخاب این قطعه است.

مشخصات کلیدی P2103NVG

مشخصه کانال N کانال P
ولتاژ شکست درین-سورس 30 V -30 V
مقاومت روشن در 10 V 21 mΩ 34 mΩ
مقاومت روشن در 4.5 V 31 mΩ 56 mΩ
پکیج SOP-8 SOP-8

پارامترهای فنی مهم برای طراحی

ولتاژ آستانه گیت برای کانال N در بازه 1 تا 2.5 V و برای کانال P در بازه -1 تا -2.5 V قرار دارد؛ مقدار معمول اعلام‌شده نیز به‌ترتیب 1.7 V و -1.6 V است. این پارامتر در شرایط آزمون مشخص اندازه‌گیری شده و نباید به‌تنهایی معیار تعیین جریان کاری مدار قرار گیرد.

بار گیت کل معمول برای کانال N برابر 16 nC و برای کانال P برابر 21 nC است. ظرفیت ورودی معمول نیز برای کانال N مقدار 659 pF و برای کانال P مقدار 983 pF دارد؛ بنابراین هنگام بررسی سرعت سوئیچینگ و انتخاب درایور، تفاوت دو کانال را در نظر بگیرید. زمان بازیابی معکوس معمول دیود سورس-درین برای هر دو کانال 15.5 ns اعلام شده است.

جریان درین در آزمون روشن برای کانال N برابر 36 A و برای کانال P برابر -27 A گزارش شده است. این اعداد تحت شرایط آزمون پالسی ارائه شده‌اند و نباید با جریان کاری پیوسته یکسان در نظر گرفته شوند. همچنین جریان پیوسته درین، ولتاژ گیت-سورس، توان تلفاتی و دمای اتصال از نوع حداکثر مطلق هستند و فقط باید به‌عنوان حدود مجاز طراحی بررسی شوند.

برای مقایسه و انتخاب قطعات هم‌رده، می‌توانید از بخش مشاهده ماسفت استفاده کنید و سپس ولتاژ، کانال، پکیج و مقاومت روشن را با نیاز مدار خود تطبیق دهید.


قیمت و خرید P2103NVG از توکل الکترونیک

برای استعلام قیمت و موجودی روز، ثبت سفارش یا دریافت پیش‌فاکتور با توکل الکترونیک در ارتباط باشید. ضمانت اصالت کالا نیز مطابق شرایط فروشگاه ارائه می‌شود.


سؤالات متداول درباره P2103NVG

P2103NVG چه نوع ماسفتی است؟

این قطعه یک ترانزیستور اثر میدان enhancement-mode با یک کانال N و یک کانال P است و در پکیج SOP-8 عرضه می‌شود.

ولتاژ شکست P2103NVG چقدر است؟

ولتاژ شکست درین-سورس برای کانال N برابر 30 V و برای کانال P برابر -30 V است. شرایط آزمون این مقادیر شامل VGS = 0 V و جریان مشخص برای هر کانال است.

آیا مقاومت روشن درایو 4.5 ولت نیز مشخص شده است؟

بله. حداکثر مقاومت روشن در این شرایط برای کانال N برابر 31 mΩ و برای کانال P برابر 56 mΩ اعلام شده است.


جمع‌بندی و ثبت سفارش

P2103NVG یک ماسفت دوکاناله N و P با پکیج SOP-8 است. برای انتخاب آن باید ولتاژ شکست، مقاومت روشن در ولتاژ گیت موردنظر، بار گیت و شرایط جریان بررسی شود. برای اطلاع از قیمت، موجودی و ثبت سفارش، مشخصات پارت‌نامبر را برای کارشناسان توکل الکترونیک ارسال کنید.

توضیحات تکمیلی

Part Number

P2103NVG

پکیج

SOP-8

Channel Type

P-Channel

مشخصات فنی

VDS: 30 V, ID: 8 A
