ماسفت IRFR9220

ویژگی‌ها
Part NumberIRFR9220
پکیجDPAK
Channel TypeP-Channel
مشخصات فنیVDS: -200 V, ID: 3.6 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

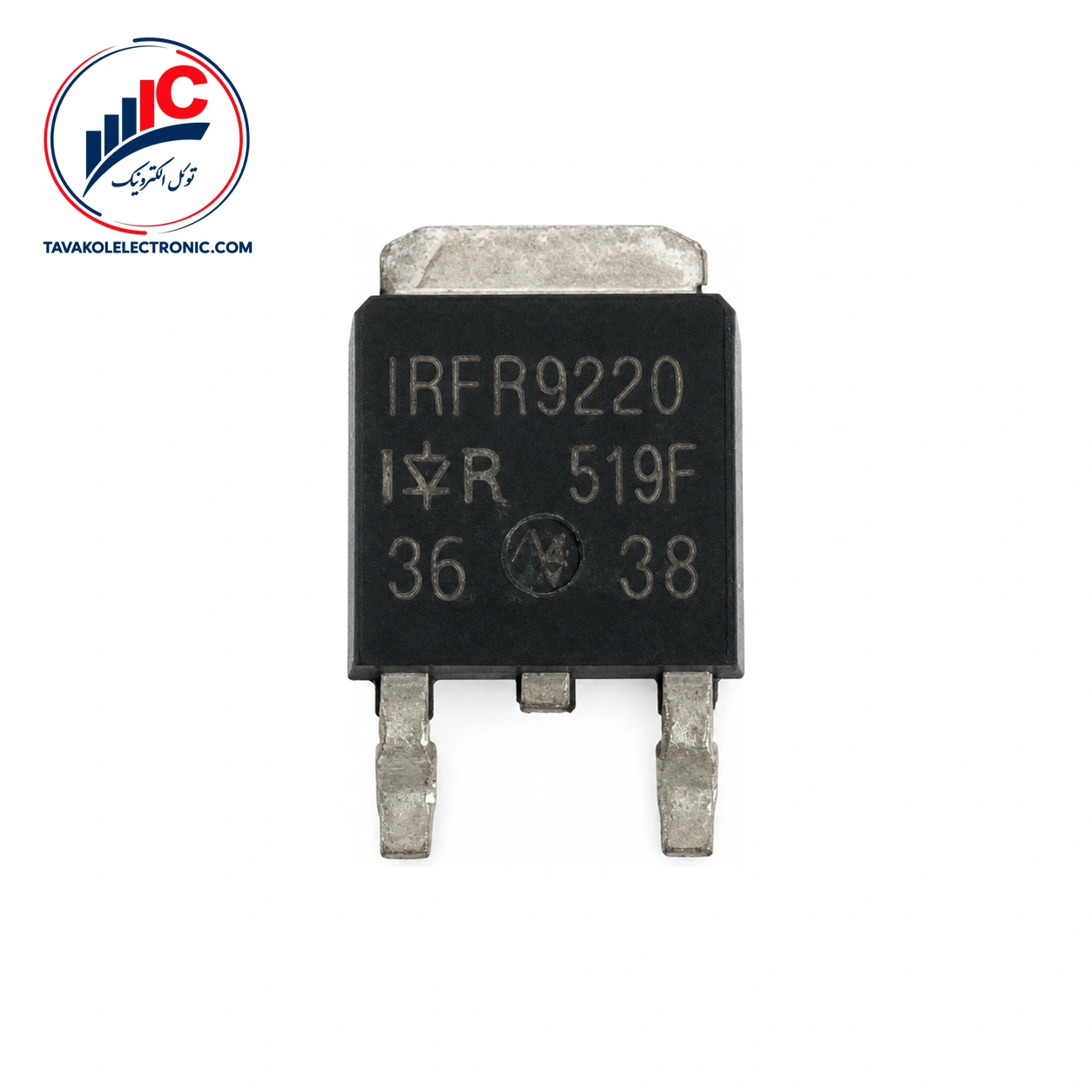

معرفی ماسفت IRFR9220

IRFR9220 یک ماسفت قدرت کانال P از نوع enhancement-mode با گیت سیلیکونی است و برای کاربردهای سوئیچینگ با توان درایو گیت پایین طراحی شده است. این قطعه با پکیج TO-252AA عرضه می‌شود.


مشخصات فنی IRFR9220

جدول زیر مهم‌ترین مشخصات قابل استفاده برای مقایسه و انتخاب را خلاصه می‌کند:

پارامتر مقدار
نوع کانال P-channel، enhancement-mode
پکیج TO-252AA
ولتاژ شکست درین-سورس حداقل ‎-200 V در ID = 250 µA و VGS = 0 V
مقاومت روشن درین-سورس حداکثر 1.500 Ω در ID = 2.2 A و VGS = -10 V
زمان روشن و خاموش شدن هرکدام حداکثر 50 ns
شارژ کل گیت معمولاً 20 nC در تغییر VGS از 0 تا -10 V

پارامترهای کلیدی برای انتخاب IRFR9220

ولتاژ شکست درین-سورس این قطعه حداقل ‎-200 V است و این مقدار در شرایط ID = 250 µA و VGS = 0 V مشخص شده است. مقاومت روشن درین-سورس نیز حداکثر 1.500 Ω بوده و آزمون آن با ID = 2.2 A و VGS = -10 V انجام شده است.

ولتاژ آستانه گیت از حداقل ‎-2.0 V تا حداکثر ‎-4.0 V، با شرایط VGS = VDS و ID = 250 µA، مشخص شده است. ظرفیت ورودی معمول 550 pF در VDS = -25 V، VGS = 0 V و فرکانس 1 MHz است. زمان بازیابی معکوس دیود سورس به درین نیز معمولاً 150 ns و حداکثر 300 ns اعلام شده است.


کاربردهای ماسفت در مدارهای سوئیچینگ

این قطعه برای رگولاتورهای سوئیچینگ، مبدل‌های سوئیچینگ، درایور موتور و درایور رله طراحی شده است. همچنین درایور ترانزیستورهای سوئیچینگ دوقطبی توان بالا نیز در محدوده کاربردهای اعلام‌شده آن قرار می‌گیرد. زمان روشن و خاموش شدن حداکثر 50 ns و شارژ کل گیت معمول 20 nC، برای ارزیابی رفتار آن در مدارهای سوئیچینگ اهمیت دارند.

ولتاژ درین-سورس ‎-200 V، جریان درین پیوسته 3.6 A، ولتاژ گیت-سورس ‎±20 V و توان تلف‌شده 42 W، همگی حد مجاز مطلق هستند. بازه دمای کار و نگهداری نیز ‎-55 تا 150 °C اعلام شده است.

برای مقایسه قطعات مشابه، مشخصات انواع ماسفت را نیز بررسی کنید و سپس پارامترهای الکتریکی و پکیج را با مدار خود تطبیق دهید.


قیمت و خرید IRFR9220 از توکل الکترونیک

برای استعلام قیمت و موجودی روز، با توکل الکترونیک تماس بگیرید یا درخواست خرید خود را ارسال کنید. فروش به‌صورت تکی و تعدادی انجام می‌شود و برای خرید عمده و تأمین شرکتی، امکان دریافت پیش‌فاکتور وجود دارد.


پرسش‌های متداول درباره IRFR9220

این قطعه چه نوع ماسفتی است؟

این قطعه یک ماسفت قدرت کانال P از نوع enhancement-mode با گیت سیلیکونی است و در پکیج TO-252AA عرضه می‌شود.

پکیج این قطعه چیست؟

پکیج آن TO-252AA است.

این ماسفت برای چه کاربردهایی مناسب است؟

کاربردهای اعلام‌شده شامل رگولاتورهای سوئیچینگ، مبدل‌های سوئیچینگ، درایور موتور، درایور رله و درایور ترانزیستورهای سوئیچینگ دوقطبی توان بالا است.


جمع‌بندی و ثبت سفارش IRFR9220

اگر به ماسفت قدرت کانال P با پکیج TO-252AA و مشخصات تعریف‌شده برای کاربردهای سوئیچینگ نیاز دارید، این قطعه گزینه‌ای قابل بررسی است. برای اطلاع از قیمت، موجودی و ثبت سفارش، پارت‌نامبر دقیق و تعداد موردنیاز خود را برای توکل الکترونیک ارسال کنید تا پیش از خرید بررسی شود.

توضیحات تکمیلی

Part Number

IRFR9220

پکیج

DPAK

Channel Type

P-Channel

مشخصات فنی

VDS: -200 V, ID: 3.6 A
