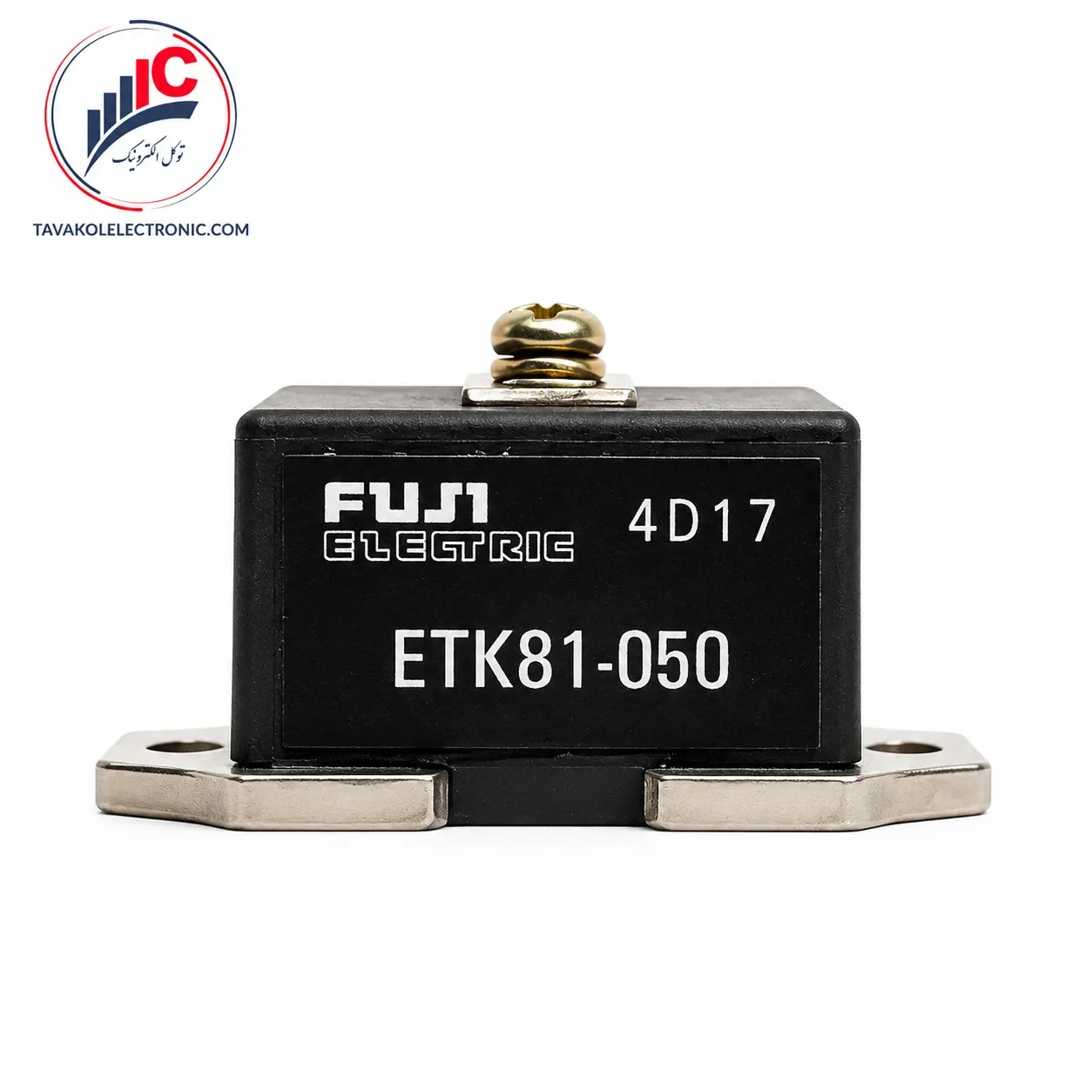

ماژول ترانزیستور قدرت فوجی ETK81-050

توضیحات

🔴 معرفی جامع ماژول ترانزیستور ETK81-050 فوجی الکتریک

در دنیای الکترونیک قدرت و فرآیند تعمیرات سخت‌افزارهای صنعتی سنگین، شناخت دقیق نسل‌های مختلف سوئیچ‌های نیمه‌هادی اهمیت بالایی دارد. ماژول ترانزیستور ETK81-050 ساخت کمپانی اصیل فوجی الکتریک (Fuji Electric) ژاپن، یک بلوک قدرت سوئیچینگ فوق‌العاده جان‌سخت بر پایه تکنولوژی ترانزیستورهای دوقطبی دارلینگتون (Darlington BJT) است. این ماژول برای مهار و قطع و وصل خطوط جریان در لایه‌های میانی اتوماسیون با ولتاژ نامی 600V و جریان مداوم دائم‌کار 50A طراحی و به بازار عرضه شده است.

ساختار پکیج فیزیکی این قطعه مجهز به ۳ ترمینال اصلی پیچ‌خور (M4) با کفی مسی کاملاً ایزوله (Insulated Type) است. در معماری داخلی ماژول ETK81-050، آرایش ترانزیستوری دارلینگتون به کار رفته که سبب افزایش فوق‌العاده گین جریان می‌شود و به بورد فرمان اجازه می‌دهد با یک جریان گیت ظریف، جریان سنگین ۵۰ آمپری کلکتور را مهار کند. همچنین این قطعه در دل خود مجهز به یک دیود هرزگرد سریع (Free Wheeling Diode) موازی معکوس است تا از هسته ترانزیستور در برابر بازگشت ولتاژهای سلفی موتور محافظت کند. خرید ETK81-050 احیاکننده درایوها و بردهای کنترل اصیل ژاپنی است.

📋 جدول مشخصات کاتالوگی و فنی ETK81-050

اطلاعات الکتریکی و مقادیر آستانه حرارتی و مکاترونیکی این ماژول بر اساس مستندات رسمی کاتالوگ فوجی الکتریک ژاپن در جدول زیر طبقه‌بندی شده است:

🛠️ کاربردهای ساختاری ماژول قدرت دارلینگتون فوجی

مقاومت بالای این پکیج نیمه‌هادی در برابر بارگذاری‌های متوالی، کاربرد گسترده‌ای را برای آن در تجهیزات زیر رقم زده است:

• کنترل موتورهای الکتریکی (AC & DC Motor Controls): راه‌اندازی و تغییر سرعت موتورهای الکتریکی در ماشین‌آلات صنعتی قدیمی‌تر.

• منابع تغذیه بدون وقفه (UPS): سوئیچینگ خطوط قدرت در سیستم‌های پشتیبان برق اضطراری توان‌بالا.

• بردهای اتوماسیون و مهار بار (Power Switching): استفاده به عنوان سوئیچ قطع و وصل جریان در بردهای کنترل کوره، تجهیزات آبکاری و کلکتورهای صنعتی.

✨ مزایای رقابتی ماژول ETK81-050

۱. بهره جریان بسیار بالا : به لطف ساختار داخلی دارلینگتون، این قطعه گین جریان فوق‌العاده‌ای دارد که فرآیند تحریک ترانزیستور را تسهیل کرده و نیاز به مدارهای پیش‌راهنداز (درایور) حجیم و گران‌قیمت را از بین می‌برد.

۲. دیود هرزگرد داخلی مجتمع (FWDi): وجود دیود داخلی سریع در پکیج ETK81-050 نیاز به نصب دیودهای خارجی روی هیت‌سینک را مرتفع کرده، نویز سیستم را کاهش می‌دهد و فضای کلی بورد چاپی را بهینه‌تر می‌کند.

۳. کفی مسی ایزوله با پکیج مستحکم: بیس‌پلیت این قطعه کاملاً از لایه‌های داخلی عایق شده است (تست ایزولاسیون 2000V). این ساختار به تعمیرکاران اجازه می‌دهد تا بدون نگرانی از اتصال کوتاه، چندین ماژول را روی یک شاسی خنک‌کننده مشترک پیچ کنند.

⚠️ توصیه فنی فروشگاه توکل الکترونیک (راهنمای نصب)

💡 نکات مهندسی جهت مهار و طول عمر ETK81-050:

• توجه به ولتاژ اشباع در فرکانس بالا: این قطعه یک ترانزیستور دوقطبی (BJT) است؛ بنابراین سرعت سوئیچینگ آن نسبت به IGBTهای مدرن کمتر است. از اعمال فرکانس‌های بسیار بالا و خارج از کاتالوگ روی بیس (Base) خودداری کنید، زیرا باعث افزایش ولتاژ اشباع، داغ شدن مفرط و در نهایت سوختن قطعه می‌شود.

• تنظیم گشتاور پیچ‌های ترمینال (M4): برای بستن شمش‌ها یا کابل‌های قدرت روی ترمینال‌های شماره ۱، ۲ و ۳، از پیچ‌های M4 با گشتاور استاندارد استفاده کنید. فشار بیش از حد دست مچ ترمینال پلاستیکی را شکسته و سبب اتصال ناقص و جرقه زدن زیر بار می‌شود.

• خمیر سیلیکون و هیت‌سینک صاف: کفی مسی ماژول باید کاملاً با خمیر سیلیکون مرغوب و به صورت یک لایه بسیار نازک پوشانده شود تا انتقال حرارت به هیت‌سینک آلومینیومی در بالاترین سطح ممکن انجام پذیرد.

🛒 قیمت و خرید ماژول ترانزیستور ETK81-050

ماژول‌های دارلینگتون سری ETK برند فوجی الکتریک ژاپن به دلیل دوام طولانی و استفاده در دستگاه‌های حساس ابزار دقیق، قطعاتی استراتژیک به شمار می‌روند. خرید نمونه‌های تقلبی، استوک ریمارک غیراورجینال یا غیراستاندارد به دلیل عدم تعادل در گین جریان ، به سرعت لایه پیوند سیلیکون را ذوب کرده و سبب آسیب جدی به برد فرمان و بخش تغذیه سیستم می‌شود. فروشگاه توکل الکترونیک با تکیه بر زنجیره تامین تخصصی خود، اصالت ۱۰۰ درصدی و سلامت فنی ماژول ETK81-050 فوجی الکتریک ژاپن را کاملاً تضمین می‌نماید.

با توجه به نوسانات مداوم بازار ارز و تغییرات موجودی انبار فیزیکی، جهت استعلام قیمت روز ETK81-050 و دریافت مشاوره فنی پیش از خرید، با کارشناسان ما در فروشگاه توکل الکترونیک تماس حاصل فرمایید.
