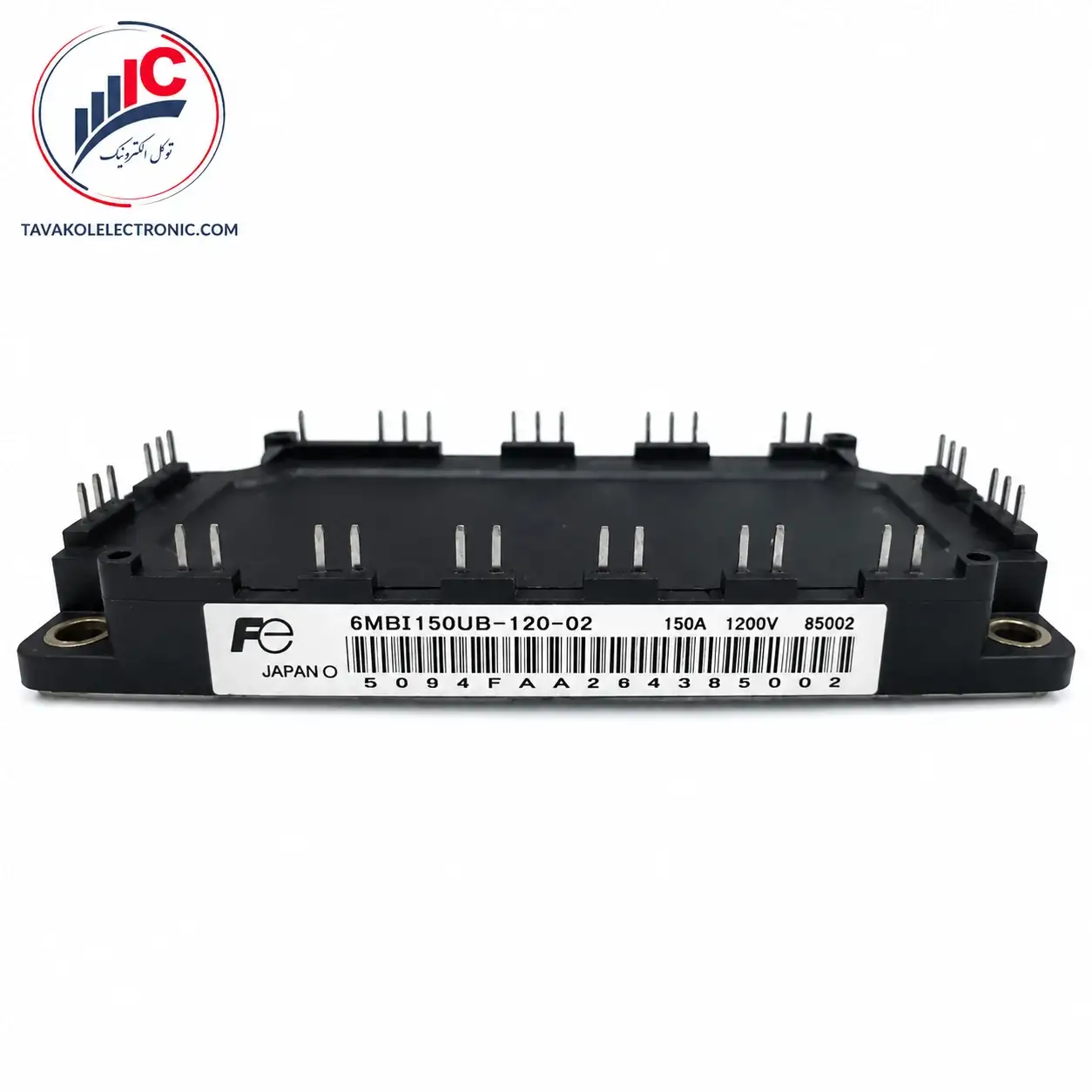

پایداری در شبکه برق ۳ فاز صنعتی نیازمند نیمههادیهایی است که سد ولتاژی فوقالعاده بالایی داشته باشند. ماژول 6MBI150UB-120-02 ساخت کمپانی Fuji Electric ژاپن، با هدف مهار ولتاژهای بالا و جریانهای سنگین در سیستمهای سوئیچینگ سختکار طراحی شده است. این محصول با بهرهگیری از پکیج اقتصادی سهفاز کامل (6-Pack) و به لطف ساختار ترنچ فیلداستاپ (Trench-Gate Field-Stop)، یکی از مدرنترین قطعات سری U فوجی به شمار میرود. ویژگی متمایز ماژول 6MBI150UB-120-02 طراحی پینهای خروجی و بیسپلیت ارتقایافته آن است که اتلافهای ضریب انتقال حرارت را به شکل چشمگیری نسبت به نسلهای قدیمیتر کاهش داده است.
📊 تحلیل فنی کاتالوگ: تفاوت کلیدی این غول الکترونیک قدرت در توانایی مهار ولتاژ ۱۲۰۰ ولت است که آن را یک سروگردن بالاتر از مدلهای ۶۰۰ ولتی قرار میدهد. این قطعه با خروجی پورت ۱۵۰ آمپری واقعی، بازدهی بینظیری را در تغییرات ناگهانی بار (Dynamic Load) از خود نشان میدهد.
مشخصات کلیدی و مهندسی این ماژول ارتقایافته برای محاسبات گیتدرایور در جدول زیر طبقهبندی شده است:
| مشخصه الکتریکی و فیزیکی قطعه | مقادیر نامی سری U |
| نام دقیق کالا (Part Number) | 6MBI150UB-120-02 |
| ولتاژ کاری کلکتور-امیتر (VCES) | 1200 ولت (مقاومت کامل در برابر نوسانات شدید خطوط برق ۳ فاز) |
| ظرفیت جریاندهی نامی (IC) | 150 آمپر مداوم تحت فرکانسهای کاری بالا |
| فناوری چیپ داخلی | نسل ششم سری U با ساختار گیت مینیاتوری مجهز به دیودهای FWD |
| مزیّت پسوند تخصصی (02-) | پینهای بهینهسازی شده جهت کاهش مقاومت اهمی اتصالات بدنه |
| میزان افت ولتاژ اشباع (VCE(sat)) | حدود 1.9 ولت (بسیار پایین که مانع داغ شدن سریع قطعه میشود) |
مهندسی ساخت ماژول 6MBI150UB-120-02 به طراحان اجازه میدهد تا در خطوط تولیدی که با ولتاژهای بالای ۳ فاز سرکار دارند، بدون دغدغه از آن استفاده کنند:
اینورترهای پرقدرت کارخانهای: درایوهای فرکانسی سنگین (VFD) در صنایع سیمان، فولاد و آسانسورهای صنعتی
ماشینآلات CNC و روباتیک: بخش آمپلیفایر قدرت در سروو درایوهای بسیار دقیق مچشده با موتورهای گشتاور بالا
اینورترهای خورشیدی (Solar Inverters): تبدیل انرژی تجدیدپذیر متصل به شبکه با راندمان بالای ۹۸ درصد
کورههای القایی و سختکاری: منابع سوئیچینگ فرکانس بالا در سیستمهای ذوب و گرمایش القایی فرکانسی
حذف پدیده نوسان گیت (Gate Oscillation): گیت کنترل ساختار 6MBI150UB-120-02 به شکلی طراحی شده که پدیده زنگزدن یا نوسان ناخواسته ولتاژ آتش گیت را کاملاً سرکوب میکند.
دیودهای هرزگرد با سرعت بازیابی معکوس نرم: این ویژگی مانع از ایجاد تداخلهای مغناطیسی شدید (EMI) شده و برد کنترل مجاور را از نویز بیمه میکند.
مقاومت بدنه بالا: پلیمر به کار رفته در پکیج سری U، دوام فوقالعادهای در برابر حرارت بالا و لرزشهای مداوم کارگاهی دارد.
بستن ضربدری و گشتاور متوازن: ماژول 6MBI150UB-120-02 به دلیل پکیج عریض خود، حساسیت بالایی به فشار نامتوازن پیچها دارد. حتماً پیچها را به صورت حلزونی یا ضربدری با گشتاور نامی کاتالوگ سفت کنید تا لایه سرامیکی داخل قطعه آسیب نبیند.
کنترل توپولوژی مدار سنبر (Snubber): کارکرد در ولتاژ ۱۲۰۰ ولت یعنی کوچکترین جرقه یا ولتاژ برگشتی سلفی میتواند چیپ را منفجر کند. حتماً پیش از نصب، خازنهای ضربهگیر مدار سنبر را تست کنید.
تضمین اصالت گیت ترنچ: چیپهای غیراصل یا استوکِ بازیابیشده توان تحمل لبههای تیز سوئیچینگ در ولتاژ ۱۲۰۰ ولت را دارند و فوراً اتصال کوتاه میکنند. خرید قطعه اورجینال، امنیت کل خط تولید را گارانتی میکند.
ماژول IGBT فوجی 6MBI150UB-120-02 انتخابی ایدهآل و مهندسیشده برای سیستمهای پرقدرت ۱۲۰۰ ولتی است که نیازمند راندمان بالا و کارکرد بدون توقف هستند. فروشگاه توکل الکترونیک با تکیه بر زنجیره تامین تخصصی خود، اصالت و سلامت این نیمههادی پیشرفته ژاپنی را برای سختترین پروژههای شما تضمین میکند.
برای مشاهده سایر مدلها و بررسی قطعات مشابه، میتوانید از دستهبندی ترانزیستورهای قدرت در فروشگاه بازدید کنید:
https://tavakolelectronic.com/product-category/نیمههادی-ها/ترانزیستور-قدرت/
همچنین برای دریافت اطلاعات فنی رسمی، میتوانید به سایت سازنده مراجعه کنید:
| Part Number | 6MBI150UB-120-02 |
|---|---|
| برند | FUJI |
| مشخصات فنی | 150A-1200V |
