SKM200GB123D یک ماژول IGBT صنعتی از برند SEMIKRON و خانواده SEMITRANS 3 است که با ساختار نیمپل برای سوئیچینگ توان در اینورترها، درایوهای موتور، UPS و منابع تغذیه صنعتی طراحی شده است. داخل این ماژول دو IGBT قدرت به همراه دیودهای معکوس سریع CAL قرار گرفتهاند؛ بنابراین میتوان از آن برای تشکیل یک بازوی اینورتر یا طبقه Half-Bridge استفاده کرد.
ولتاژ کلکتور به امیتر این قطعه 1200 ولت است. دیتاشیت برای هر IGBT، جریان 200 آمپر در دمای کیس 25 درجه و 180 آمپر در دمای کیس 80 درجه اعلام میکند. جریان پیک یک میلیثانیهای نیز در شرایط مشابه بهترتیب 400 و 360 آمپر است.
این مقادیر، حدود دیتاشیتی قطعه هستند و جریان عملی باید متناسب با هیتسینک، فرکانس سوئیچینگ، دمای محیط و طراحی گیتدرایور انتخاب شود. استفاده از ماژول بدون خنککاری مناسب میتواند باعث افزایش دمای پیوند و خرابی مجدد بخش قدرت شود.
بدنه کماندوکتانس، بیسپلیت مسی ایزوله با فناوری DCB و فاصله خزشی مناسب، SKM200GB123D را برای تعمیر و ساخت تجهیزات قدرت صنعتی به انتخابی قابلاتکا تبدیل کرده است. سازنده این قطعه را برای عملکرد سوئیچینگ معرفی کرده و استفاده خطی از آن توصیه نشده است.
برای خرید SKM200GB123D، استعلام قیمت و بررسی تطبیق فنی با توکل الکترونیک تماس بگیرید.
| مشخصه | مقدار |
|---|---|
| پارتنامبر | SKM200GB123D |
| برند | SEMIKRON |
| سری | SEMITRANS 3 |
| نوع قطعه | ماژول IGBT نیمپل |
| ساختار داخلی | دو IGBT به همراه دیود معکوس |
| ولتاژ VCES | 1200 ولت |
| جریان در TC=25°C | 200 آمپر |
| جریان در TC=80°C | 180 آمپر |
| جریان پیک ICM | 400 آمپر در TC=25°C |
| ولتاژ گیت VGES | ±20 ولت |
| ولتاژ ایزولاسیون | 2500 ولت AC |
| فناوری دیود | CAL سریع و نرم |
| نوع کیس | D56 |
| وزن | حدود 325 گرم |
کاربردهای معرفیشده برای خانواده SKM200GB123D شامل موارد زیر است:
این محصول یک ماژول عمومی برای تمام تجهیزات 1200 ولتی نیست. ساختار نیمپل، محل ترمینالها، مشخصات گیتدرایور و ظرفیت سیستم خنککاری باید با طراحی دستگاه مطابقت داشته باشند.
برای مشاهده قطعات مشابه، میتوانید دسته خرید IGBT توکل الکترونیک را بررسی کنید.
جهت بررسی اسناد فنی ، میتوانید به سایت رسمی شرکت SEMIKRON مراجعه نمایید
| مدل | تفاوت اصلی |
|---|---|
| SKM200GB123D | مدل اصلی با ساختار نیمپل |
| SKM200GB123D1 | نسخه نزدیک با تفاوت در بخش دیود |
| SKM200GA123D | یک IGBT تکسوئیچ |
| SKM200GAL123D | ساختار چاپر GAL |
| SKM200GAR123D | آرایش متفاوت IGBT و دیود |
حروف GB نشاندهنده ساختار نیمپل هستند. مدلهای GA، GAL و GAR مدار داخلی متفاوتی دارند و حتی در صورت یکسانبودن ولتاژ و جریان، جایگزین مستقیم محسوب نمیشوند.
نسخه D1 نیز باید جداگانه بررسی شود؛ زیرا دیتاشیت برای بخش دیود آزادگردان آن مشخصات متفاوتی ارائه میدهد.
پیش از سفارش SKM200GB123D موارد زیر را با قطعه قبلی و مدار دستگاه تطبیق دهید:
شباهت ظاهری یا یکسانبودن بخشی از کد برای جایگزینی کافی نیست. نصب مدل ناسازگار میتواند باعث خرابی مجدد گیتدرایور، خازن DC Link یا بخش قدرت شود.
| پارامتر | مقدار دیتاشیت |
|---|---|
| VCES | 1200 ولت |
| IC در TC=25°C | 200 آمپر |
| IC در TC=80°C | 180 آمپر |
| ICM در TC=25°C | 400 آمپر |
| VGES | ±20 ولت |
| VCE(sat) معمول در 150A و 25°C | 2.5 ولت |
| VCE(sat) معمول در 150A و 125°C | 3.1 ولت |
| توان تلفاتی هر IGBT | 1380 وات |
| Rth(j-c) هر IGBT | 0.09°C/W |
| Visol | 2500 ولت AC |
| محدوده دمای پیوند | 40- تا 150+ درجه |
| وزن | 325 گرم |
توان تلفاتی 1380 وات، حداکثر مقدار دیتاشیتی در شرایط مشخص است و به معنی امکان کار دائم قطعه در این توان بدون محاسبات حرارتی نیست.
سطح هیتسینک پیش از نصب SKM200GB123D باید کاملاً تمیز، صاف و عاری از باقیمانده خمیر حرارتی قبلی باشد. خمیر حرارتی را بهصورت لایهای نازک و یکنواخت استفاده کنید.
گشتاور پیچهای اتصال به هیتسینک M6 باید بین 3 تا 5 نیوتنمتر باشد. گشتاور مجاز ترمینالهای قدرت نیز بین 2.5 تا 5 نیوتنمتر اعلام شده است. پیچها باید بهصورت مرحلهای و متقارن بسته شوند.
پیش از راهاندازی، موارد زیر بررسی شوند:
این قطعه نسبت به تخلیه الکترواستاتیکی حساس است؛ بنابراین رعایت اصول ESD هنگام حمل و نصب ضروری است.
توکل الکترونیک در زمینه تأمین ماژولهای IGBT و قطعات قدرت صنعتی فعالیت میکند و امکان بررسی اولیه پارتنامبر پیش از سفارش را فراهم میسازد.
برای دریافت قیمت روز SKM200GB123D و استعلام موجودی با واحد فروش توکل الکترونیک تماس بگیرید.
این قطعه یک ماژول IGBT نیمپل است که داخل آن دو IGBT قدرت به همراه دیودهای معکوس قرار دارند.
ولتاژ VCES برابر 1200 ولت است. جریان کلکتور در دمای کیس 25 درجه، 200 آمپر و در دمای کیس 80 درجه، 180 آمپر اعلام شده است.
بله، اینورتر و کنترل سرعت موتور از کاربردهای رسمی این خانواده هستند؛ اما پینآوت، جریان، فرکانس سوئیچینگ و گیتدرایور باید تطبیق داده شوند.
نسخه D1 در مشخصات بخش دیود آزادگردان تفاوت دارد. بنابراین SKM200GB123D1 نباید بدون بررسی دیتاشیت بهجای مدل اصلی نصب شود.
خیر. GA ساختار تکسوئیچ و GAL ساختار چاپر دارد؛ درحالیکه GB یک ماژول نیمپل است.
گیتدرایور، خازن DC Link، پیششارژ، فیوزها، مدار اسنابر، بار خروجی و سیستم خنککاری باید بررسی شوند.
| Part Number | SKM200GB123D |
|---|---|
| برند | SEMIKRON |
| مشخصات فنی | 1200V |

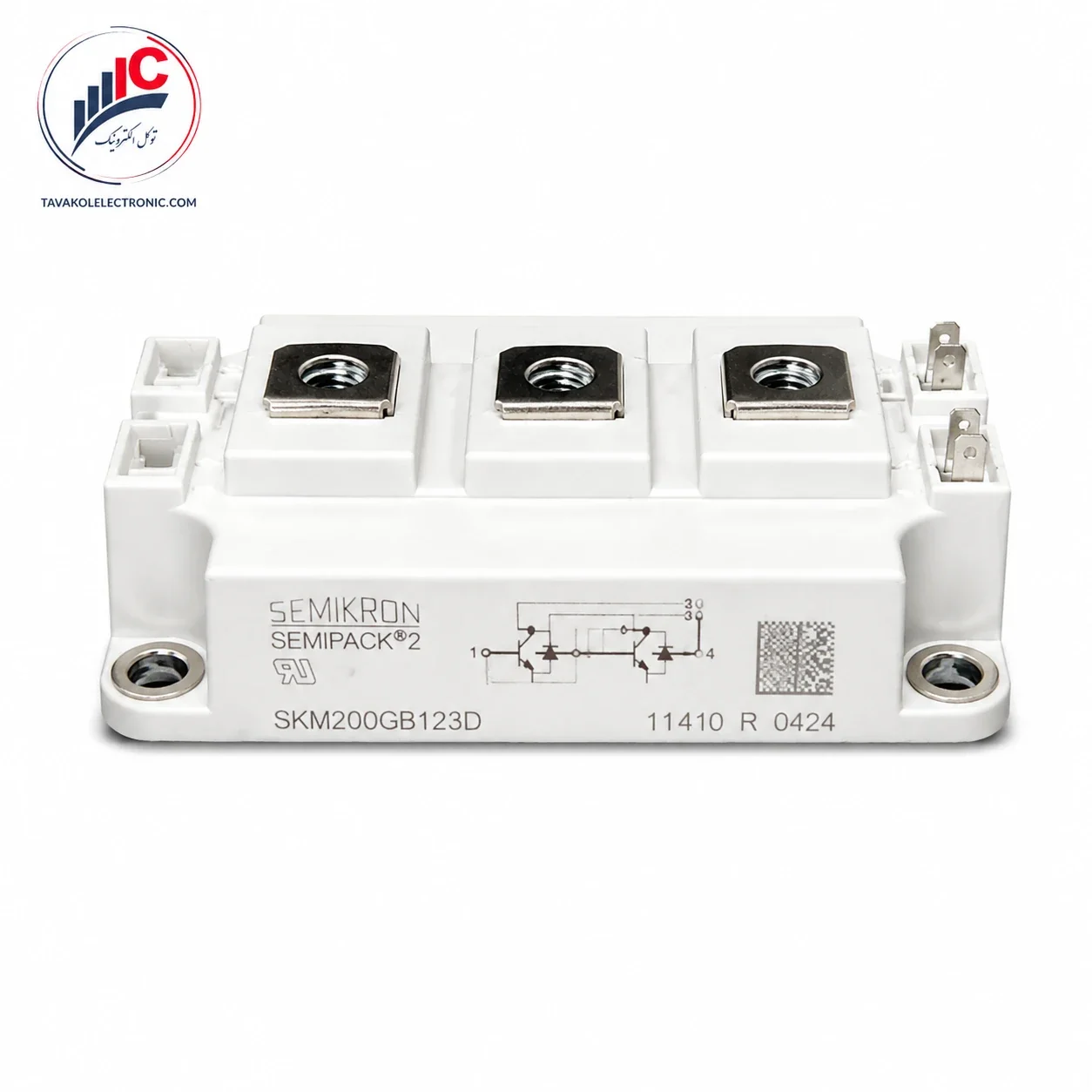

ماژول IGBT سمیکرون مدل SKM200GB123D
