ماژول BSM150GD120DN2 یک راهکار قدرتمند برای سیستم‌های مبدل فرکانسی سه فاز سنگین است که با فناوری برتر کمپانی اینفینئون آلمان تولید میشود. این قطعه صنعتی با آرایش بستر شش تایی (Six-Pack) خود، یک پل اینورتر کامل سه فاز را در کلاس ولتاژی ۱۲۰۰ ولت و جریان نامی ۱۵۰ آمپر در یک پکیج واحد تجمیع کرده است. استفاده از این آرایش مجتمع، حجم سیم‌کشی و ابعاد نهایی بردهای کنترل را به شدت کاهش می‌دهد. فروشگاه توکل الکترونیک پارت‌نامبر اورجینال این قطعه استراتژیک آلمانی را با تضمین قطعی سلامت سیلیکون برای صنایع کشور تامین می‌کند.
| پارامترهای الکتریکی و ساختاری | داده‌های رسمی کاتالوگ اینفینئون |
| پارت نامبر دقیق کالا | BSM150GD120DN2 (مطابق تصویر) |
| شرکت سازنده و کشور مبدأ | اینفینئون (Infineon) / آلمان |
| آرایش پایه قدرت | کلاستر کامل شش تایی سه فاز (سیکس پک) |
| نسخه فناوری تراشه | ساختار سوئیچینگ متجانس سری مهار شده |
| سقف تحمل ولتاژ معکوس | ۱۲۰۰ ولت واقعی |
| جریان نامی بخش اینورتر | ۱۵۰ آمپر مداوم (در دمای هیت سینک ۸۰ درجه) |
| حداکثر جریان پیک لحظه‌ای | ۳۰۰ آمپر (تحت شوک‌های شدید فرکانسی) |
| ولتاژ اشباع کلکتور امیتر | حدود ۲.۵ ولت (اتلاف توان بسیار پایین) |
| حسگر حرارتی داخلی | مجهز به مقاومت حرارتی جهت پایش دمای بستر |
آرایش سیکس‌پک و توان خروجی بالا، خرید BSM150GD120DN2 را در تجهیزات زیر به یک استاندارد تبدیل کرده است:
اینورترها و درایوهای صنعتی: به عنوان قلب تپنده و ماژول سوئیچینگ اصلی در درایوهای کنترل دور موتورهای سه فاز سنگین.
منابع تغذیه متناوب و یو پی اس: ساخت و تعمیر اینورترهای سه فاز بردهای یو‌پی‌اس توان بالا و مبدل‌های نیروگاهی.
ماشین‌آلات سنگین کارگاهی: راه‌اندازی دینام‌های پرمصرف، جرثقیل‌های کارگاهی و پمپ‌های هیدرولیک صنعتی.
سیستم‌های انرژی تجدیدپذیر: مدیریت انرژی و تبدیل توان در اینورترهای بادی و خورشیدی سنگین.
یکپارچگی شش تایی: با به کارگیری این قطعه دیگر نیازی به خرید سه عدد ماژول دوبل مجزا نیست؛ هر سه فاز خروجی با بالاترین همگرایی حرارتی در یک کلاف عایق مستقر شده‌اند.
تکنولوژی بازگشت نرم دیودها: دیودهای هرزگرد داخلی به سرعت نوسانات ضربه‌ای لحظه قطع ترانزیستور را مهار کرده و پایداری فوق‌العاده‌ای به برد فرمان می‌دهند.
ایزولاسیون ولتاژ بالا: پکیج بدنه کالا دارای استاندارد عایقی ۲۵۰۰ ولت نسبت به هیت‌سینک است که ایمنی کارکرد برد را تضمین می‌کند.
چیپ ساخت اینفینئون آلمان در این قطعه بر پایه پلتفرم مهارشده ترانزیستورهای دمای بالا با اتلاف توان بسیار کم طراحی شده است. به دلیل چیدمان متقارن و داخلی شش ترانزیستور، نویزهای ناشی از کلیدزنی فرکانسی در بالاترین سطح استاندارد مهار شده‌اند. گیت ترانزیستورها با امپدانس ورودی کاملاً بهینه طراحی شده تا برد درایور، جریان کمتری را برای راه‌اندازی و سوئیچ کلاستر مصرف کند.
💡 توصیه فنی توکل الکترونیک: ماژول شش تایی BSM150GD120DN2 به دلیل تجمیع هر سه فاز خروجی، حرارت بالایی را در جریان‌های نامی تولید می‌کند. بنابراین، استفاده از هیت‌سینک‌های آلومینیومی ضخیم توأم با فن‌های دور بالا و اعمال یک لایه یکنواخت و بسیار نازک از خمیر سیلیکون مرغوب در زیر قطعه کاملاً حیاتی است. در زمان سفت کردن پیچ‌ها، گشتاور را به طور متوازن وارد کنید تا از ترک خوردن بستر سرامیکی داخلی ماژول جلوگیری شود.
فروشگاه توکل الکترونیک به عنوان مرجع تخصصی تامین نیمه‌هادی‌های قدرت در بازار تهران، ماژول اورجینال شش تایی BSM150GD120DN2 برند اصیل اینفینئون آلمان را با تضمین اصالت سیلیکون، قیمت بی‌واسطه و ارسال سریع عرضه می‌نماید. با توجه به نوسانات بازار، جهت استعلام قیمت روز و موجودی تعداد بالا با کارشناسان ما در مغازه تماس حاصل فرمایید.
برای دسترسی به قطعات مکمل، از دسته‌بندی ابزارآلات و قطعات الکترونیک فروشگاه توکل الکترونیک دیدن فرمایید.
جهت مطالعه کاتالوگ‌های جامع‌تر، میتوانید به سایت رسمی شرکت Fuji Electric مراجعه نمایید.
| Part Number | BSM150GD120DN2 |
|---|---|
| برند | Infineon |
| مشخصات فنی | 150A-1200C |

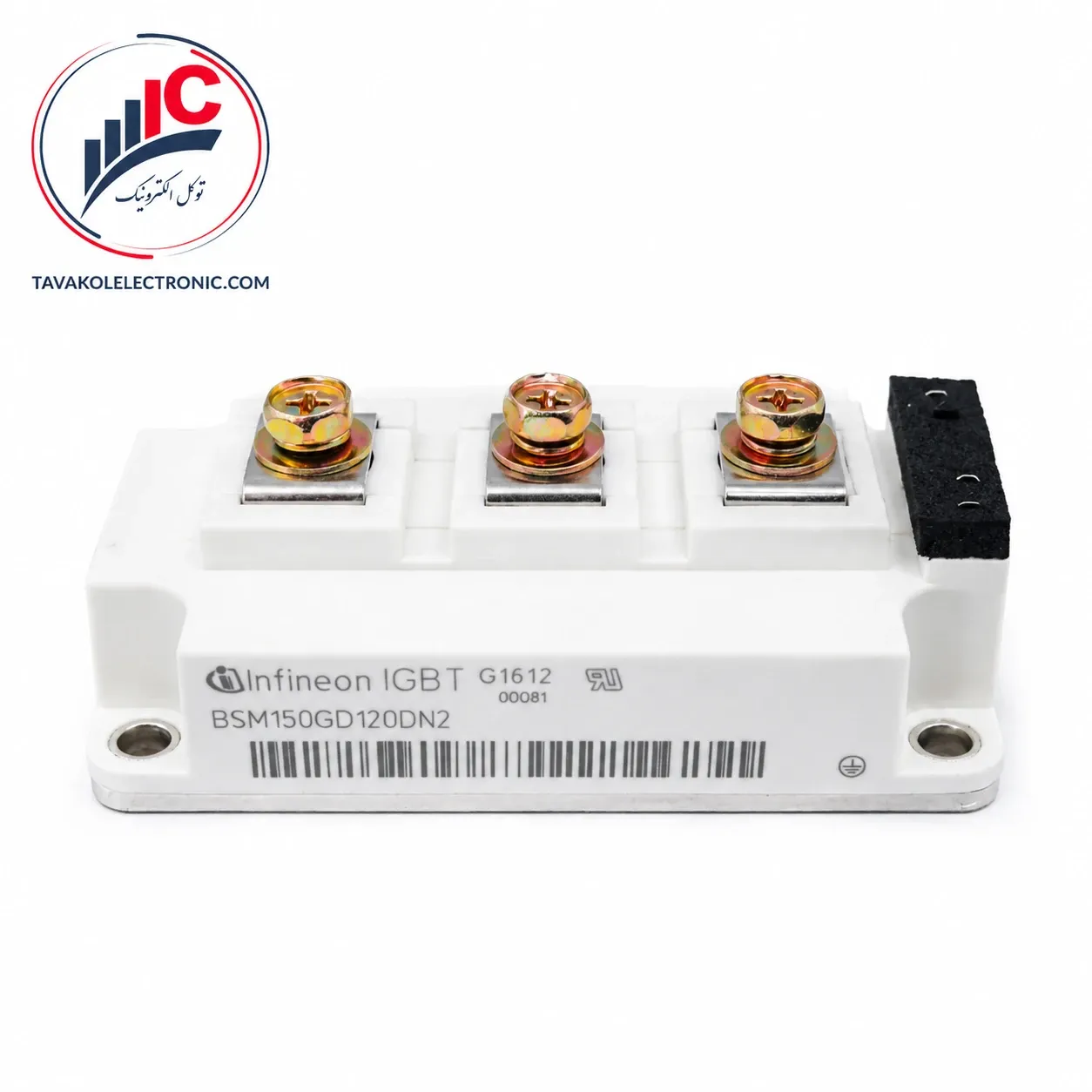

ماژول IGBT مدل BSM150GD120DN2
