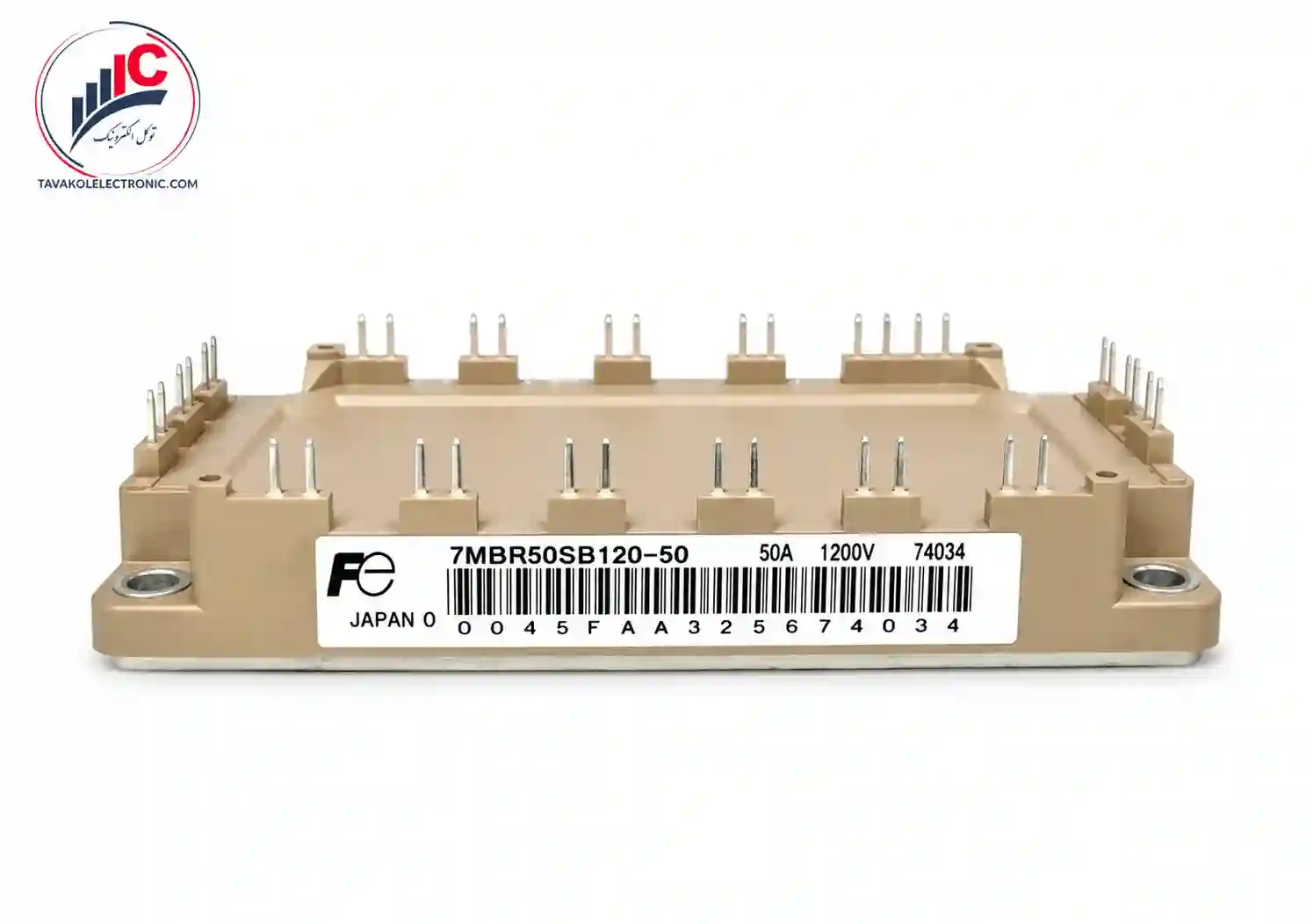

برای مهندسان باسابقه اتوماسیون، دوام یک نیمههادی در شرایط محیطی خشن کارگاهی و نوسانات شدید ولتاژ شبکه اولویت اول را دارد. ماژول 7MBR50SB120 یک راهکار مقتدر، جانسخت و اثباتشده از کمپانی پیشرو فوجی الکتریک ژاپن است که در لایه کلاسترهای یکپارچه قدرت (PIM) طبقهبندی میشود. این قطعه مهندسیشده، بهترین گزینه برای اورهال و احیای بردهای صنعتی توانمتوسط به شمار میرود.
بزرگترین شاخصه این پارتنامبر، پایداری الکتریکی بینظیر سیلیکون آن در برابر استرسهای جریانی متوالی است. این پکیج منحصربهفرد که رکتیفایر ورودی سهفاز، سوئیچ چاپر ترمز دینامیکی و پل ۶ تایی اینورتر خروجی را همزمان در یک بدنه مقتدر عایق تجمیع کرده، ظرفیت عبور جریان مداوم ۵۰ آمپر را تحت سقف ولتاژ ۱۲۰۰ ولت داراست. مجموعه توکل الکترونیک با سالها تجربه در بازار نیمههادیها، اصالت قطعی سیلیکون این کالای ژاپنی را برای بردهای شما تضمین میکند.
برای مشاهده قطعات مشابه، میتوانید دسته خرید ماژول IGBT توکل الکترونیک را بررسی کنید.
استخراج متغیرهای نامی و محدودیتهای فرکانسی تراشه پیش از فرآیند خرید، به تعمیرکاران کمک میکند تا پایداری دستگاه را در برابر شوکهای جریانی ناگهانی بیمه کنند:
| پارامترهای الکتریکی طبقه قدرت | دادههای آزمایشگاهی و ویژگیهای ساختاری کلاستر |
| شناسنامه فنی کالا در بازار | 7MBR50SB120 |
| شرکت طراح و کشور مبدأ | فوجی الکتریک (Fuji Electric – 🇯🇵) |
| نوع آرایش مدار داخلی | پلتفرم Power Integrated Module (هفتتایی یکپارچه مجهز به چاپر ترمز) |
| فناوری لایه سیلیکونی تراشه | نسل چهارم کلاسیک با استقامت فوقالعاده بالا در برابر اتصال کوتاه |
| سقف تحمل ولتاژ عایق (Vces) | ۱۲۰۰ ولت واقعی (ایدهآل برای درایوهای صنعتی ۳۸ده ولت) |
| حداکثر جریاندهی مداوم (Ic) | ۵۰ آمپر نامی (تحمل عالی در برابر نوسانات جریانی بارهای سلفی سنگین) |
| حسگر ردیابی حرارت هسته | مجهز به ترمیستور آنالوگ توکار (NTC) جهت حفاظت آنی از چیپ |
| ساختار ترمینالها و پایهها | پینهای ضخیم و تقویتشده جهت اتصال فوقالعاده محکم مکانیکی |
تحمل استرسهای مکانیکی بردهای صنعتی و پایداری الکتریکی فوقالعاده این نسل، خرید ماژول 7MBR50SB120 را در تجهیزات زیر به یک ضرورت فنی تبدیل کرده است:
اینورترهای کنترل دور موتور (VFD): استفاده به عنوان المان سوییچینگ اصلی در بخش قدرت درایوهای سهفاز سنگین جهت تنظیم گشتاور پمپها و کانوایرها.
سروو درایوهای ماشینآلات CNC قدیمی: تامین جریانهای پایدار، متقارن و بدون اعوجاج فرکانسی در موتورهای محور فرز و تراش کارخانجات.
کمپرسورهای سیستمهای برودتی بزرگ: مدیریت فرکانسی کمپرسورهای اسکرال چیلرهای صنعتی سهفاز با هدف بهینهسازی الگوی مصرف انرژی.
جرثقیلهای سهفاز و تجهیزات بالابر: کارکرد ایمن و بدون وقفه در محیطهای کارگاهی با ترمزهای دینامیکی متوالی در طول روز.
جانسختی فوقالعاده سیلیکون: معماری داخلی تراشهها در مدل 7MBR50SB120 به گونهای است که در برابر اتصال کوتاههای گذرا زمان پاسخدهی ایمنی بالایی دارد و به سرعت آسیب نمیبیند.
پایههای ضخیم و صنعتی: طراحی پینهای خروجی در این پکیج مقاومت لرزشی بالایی را فراهم کرده و ریسک قطعی پایهها بر اثر ارتعاشات دستگاه را صفر میکند.
دیده بان هوشمند فرار حرارتی: وجود سنسور دمایی NTC داخلی به پردازنده فرمان اجازه میدهد گرمای تراشه را به صورت آنی رصد کرده و در صورت بروز اضافه بار، خط فرمان گیت را قفل کند.
💡 یک نکته حیاتی از دپارتمان فنی توکل الکترونیک:
انتقال جریان ۵۰ آمپر تحت ولتاژ ۱۲۰۰ ولت در ابعاد فشرده ماژول 7MBR50SB120، چگالی حرارتی بسیار بالایی را تولید میکند. سطح هیتسینک آلومینیومی خنککننده باید پیش از نصب، کاملاً صاف، صیقلی و عاری از هرگونه خط و خش یا براده فلزی ناشی از قلاویزکاری باشد. اعمال یک لایه خمیر سیلیکون مرغوب صنعتی با ضریب انتقال حرارت بالا به صورت کاملاً نازک و یکنواخت (بدون ایجاد حباب هوا) برای بقای قطعه الزامی است. پیچهای کفی بدنه را حتماً به صورت ضربدری و با گشتاور متقارن سفت کنید؛ فشار نامتوازن قطعه را کج نشانده و زیر بار ذوب میکند.
پایش خطوط گیتدرایور: پیش از قرار دادن قطعه نو روی دستگاه، نوسانات مسیر تغذیه فرمان و شکل موج خروجی اپتوکوپلرهای ایزولاتور را با اسیلوسکوپ پایش کنید تا موج مربعی کاملاً بالانس باشد.
تله قطعات استوک ریبرند شده: به دلیل ارزش بالای این کالا، نمونههای تقلبی یا استوک بازسازیشده که کدهای ضعیفتر روی آنها حک شده در بازار وجود دارند. افت توان این قطعات فیک میتواند کل بورد فرمان شما را بسوزاند.
تامین نیمههادیهای خاص صنعتی، نیازمند تخصص فنی، زنجیره تامین مطمئن و اطمینان از اصالت کالا است. ما در فروشگاه توکل الکترونیک با درک نیاز کارگاههای اورهال و خطوط تولید، ماژول مقتدر 7MBR50SB120 اورجینال فوجی الکتریک ژاپن را با قیمت دست اول، تضمین قطعی اصالت و ارسال سریع به سراسر ایران فراهم آوردهایم. شما میتوانید جهت ثبت سفارش آنلاین، استعلام موجودی تعداد بالا و یا دریافت مشاوره فنی, از طریق همین صفحه اقدام کرده یا با کارشناسان ما تماس بگیرید.
برای مشاهده سایر مدلها و بررسی قطعات مشابه، میتوانید از دستهبندی ماژولهای IGBT در فروشگاه بازدید کنید:
https://tavakolelectronic.com/product-category/نیمههادی-ها/ماژول-igbt/
همچنین برای دریافت اطلاعات فنی رسمی، میتوانید به سایت سازنده مراجعه کنید:
| Part Number | 7MBR50SB120 |
|---|---|
| برند | FUJI |
| مشخصات فنی | 50A-1200V |
