ماسفت این ماسفت یک ترانزیستور ماسفت کانال N از سازنده INCHANGE است که در حالت Enhancement کار می‌کند. این قطعه برای سوئیچینگ سریع مشخص شده و در انتخاب آن باید نوع کانال، ولتاژ شکست، مقاومت روشن و شرایط تحریک گیت را با نیاز مدار تطبیق داد.
ولتاژ شکست درین-سورس این مدل حداقل 55 V است. این مقدار با VGS=0 V، جریان درین 250 μA و دمای بدنه 25°C مشخص شده است. مقاومت درین-سورس در حالت روشن حداکثر 75 mΩ اعلام شده و این مشخصه در VGS=10 V، جریان درین 10 A و دمای بدنه 25°C اندازه‌گیری شده است؛ بنابراین شرایط آزمون را باید هنگام مقایسه قطعات در نظر گرفت.
IRFR024N از نظر عملکرد Avalanche به‌صورت 100 درصد تست شده است. حداکثر مقاومت حرارتی کانال به بدنه 3.3 °C/W و حداکثر جریان نشتی درین-سورس 25 μA است. مقدار نشتی با VDS=55 V، VGS=0 V و دمای بدنه 25°C تعریف شده است.
| مشخصه | مقدار | شرایط یا توضیح |
|---|---|---|
| نوع کانال | N-channel | ترانزیستور ماسفت |
| حالت کاری | Enhancement | — |
| ولتاژ شکست درین-سورس | حداقل 55 V | VGS=0 V، ID=250 μA، Tc=25°C |
| مقاومت روشن درین-سورس | حداکثر 75 mΩ | VGS=10 V، ID=10 A، Tc=25°C |
| مقاومت حرارتی کانال به بدنه | حداکثر 3.3 °C/W | مقدار حداکثری |
اعداد حداکثری، مرزهای مجاز قطعه هستند و نباید به‌عنوان مشخصه عملکرد عادی در نظر گرفته شوند. حداکثر ولتاژ درین-سورس 55 V و حداکثر جریان پیوسته درین 17 A است. هر دو مقدار در رده Absolute Maximum و با شرط دمای محیط 25°C ارائه شده‌اند.
حداکثر جریان تک‌پالس درین 68 A است و تفسیر آن به شکل و مدت پالس مدار وابسته خواهد بود. حداکثر ولتاژ گیت-سورس نیز ±20 V و حداکثر دمای پیوند 175°C است. طراحی واقعی باید با توجه به تلفات، شرایط حرارتی و محدوده‌های مجاز انجام شود؛ این اعداد به‌تنهایی جریان یا ولتاژ کاری پیشنهادی را تعیین نمی‌کنند.
پیش از سفارش، پارت‌نامبر این ماسفت را با BOM و نیاز فنی خود تطبیق دهید. نوع کانال، ولتاژ شکست، مقاومت روشن و شرایط آزمون گیت از مهم‌ترین موارد مقایسه هستند. اطلاعات فنی ارائه‌شده، جزئیات پکیج یا نصب را مشخص نمی‌کند؛ بنابراین این موارد باید پیش از مونتاژ به‌صورت جداگانه بررسی شوند.
قیمت این قطعه به موجودی روز و تعداد موردنیاز بستگی دارد. برای خرید ماسفت و دریافت اطلاعات فروش، پارت‌نامبر دقیق، تعداد و نوع خرید خود را برای توکل الکترونیک ارسال کنید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور فراهم است.
این مدل یک ماسفت کانال N با حالت کاری Enhancement است و برای سوئیچینگ سریع مشخص شده است.
ولتاژ شکست درین-سورس حداقل 55 V است. حداکثر جریان پیوسته درین 17 A و حداکثر جریان تک‌پالس 68 A هستند؛ هر دو مقدار جریان، حد Absolute Maximum محسوب می‌شوند و نباید به‌عنوان جریان کاری عادی استفاده شوند.
در Facts فنی موجود، نوع پکیج و جزئیات نصب مشخص نشده است. این اطلاعات باید پیش از مونتاژ یا جایگزینی از منبع فنی مناسب بررسی شود.
این ماسفت کانال N با حالت Enhancement، سوئیچینگ سریع، ولتاژ شکست حداقل 55 V و مقاومت روشن حداکثر 75 mΩ معرفی میشود. جریان نشتی، مقاومت حرارتی و حدود حداکثری ولتاژ و جریان نیز برای ارزیابی اولیه اهمیت دارند.
برای استعلام قیمت و موجودی روز یا ثبت سفارش، نام دقیق این ماسفت و تعداد موردنیاز را اعلام کنید. پیش از پرداخت نیز پارت‌نامبر و شرایط فنی موردنیاز خود را با مشخصات قطعه تطبیق دهید.
| Part Number | IRFR024N |
|---|---|
| پکیج | DPAK |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 55 V, ID: 17 A |

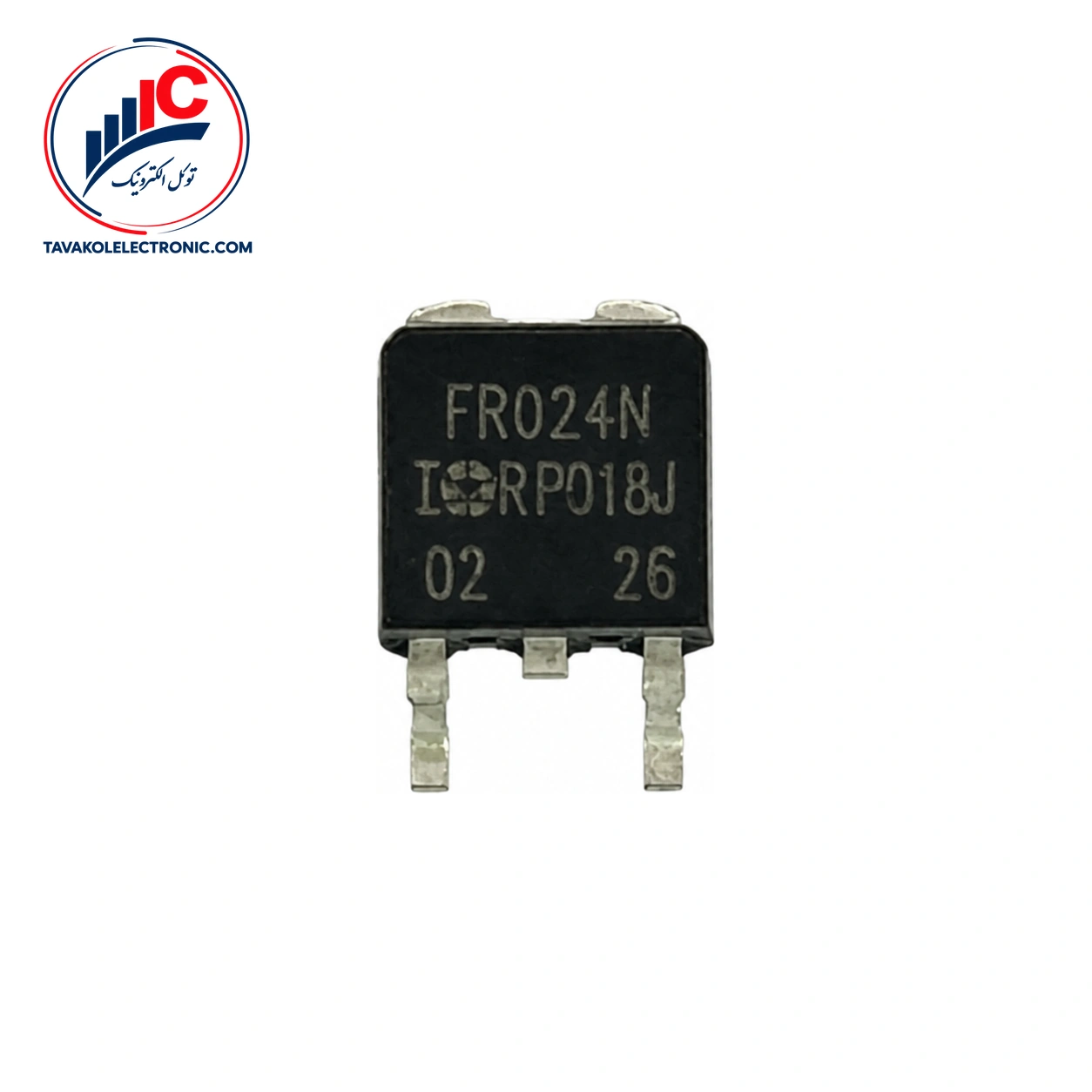

ماسفت IRFR024N
