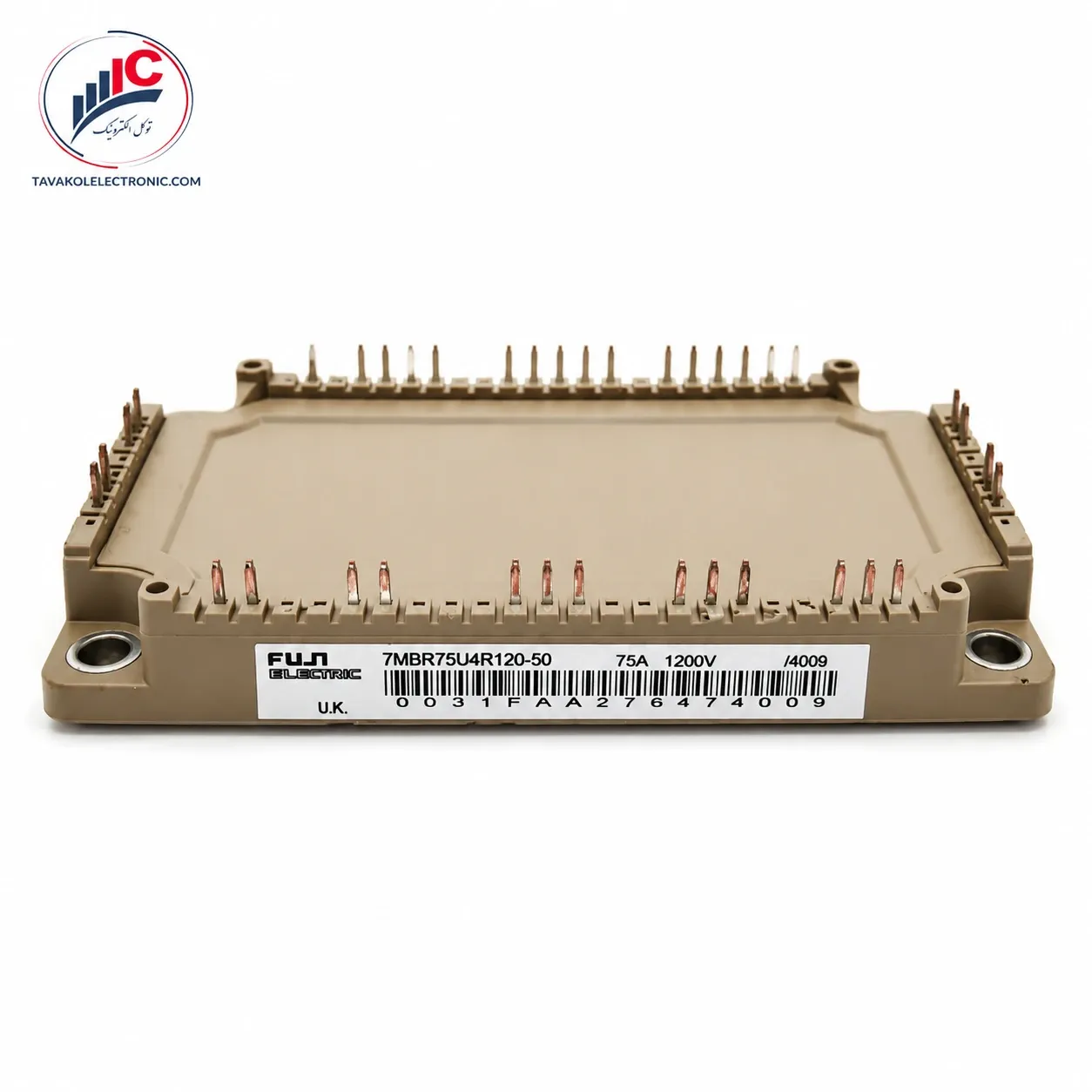

ماژول 7MBR75U4R120-50 از قویترین کلاسترهای تجمیعشده نوع PIM کمپانی فوجی الکتریک ژاپن است که به دلیل بهینهسازی ابعاد پکیج در ردیف R، محبوبیت بالایی در تعمیرات اینورترهای کامپکت صنعتی دارد. این قطعه مهندسیشده، وظیفه اصلاح و یکسوسازی جریان متناوب ورودی، مدیریت بخش چاپر ترمز دینامیکی و سوئیچینگ فرکانسبالای خروجی را در یک بدنه واحد و کاملاً ایزوله به عهده دارد. فروشگاه توکل الکترونیک اصالت فیزیکی سیلیکون این قطعه ژاپنی را برای دستگاههای حساس شما گارانتی میکند.
| پارامترهای الکتریکی و ساختاری | دادههای رسمی کاتالوگ |
| پارتنامبر دقیق کالا | 7MBR75U4R120-50 |
| شرکت سازنده / کشور مبدأ | فوجی الکتریک (Fuji Electric) / ژاپن 🇯🇵 |
| توپولوژی داخلی قطعه | کلاستر یکپارچه PIM (پل دیود ۳ فاز + سوئیچ ترمز + اینورتر ۶ تایی) |
| سری فیزیکی پکیج بدنه | کلاس فشرده و مینیاتوری نوع R (Compact Packaging) |
| حداکثر ولتاژ عایق (Vces) | ۱۲۰۰ ولت واقعی (ایدهآل برای درایوهای صنعتی سهفاز) |
| جریان نامی مداوم (Ic) | ۷۵ آمپر نامی (کاهش فوقالعاده تلفات هدایتی زیر بار مداوم) |
| بخش حفاظتی دمایی هسته | مجهز به حسگر آنالوگ ترمیستور (NTC) متصل به کفی چیپ |
| استاندارد بدنه و پینها | سازگاری ۱۰۰٪ با گواهی RoHS محیطزیستی (بدون سرب) |
طراحی مینیاتوری بدنه در کنار ظرفیت جریانی بالا، خرید 7MBR75U4R120-50 را در اولویت اول تجهیزات زیر قرار داده است:
اینورترهای کامپکت و کنترل دور موتور (VFD): استفاده به عنوان بلوک سوئیچینگ اصلی خروجی در درایوهای پیشرفته توانمتوسط سهفاز ۳۸۰ ولت.
سروو درایوهای فرکانسبالا: تامین جریانهای پایدار، کاملاً متقارن و بدون اعوجاج هارمونیکی در موتورهای محور دستگاههای CNC مدرن.
ماشینآلات بستهبندی و صنایع غذایی: کارکرد پایدار فرکانسی در خطوط تولید پیشرفته که با محدودیت فضا در داخل تابلو برق مواجه هستند.
معماری تراشه Trench Field Stop: کاهش ضخامت لایه سیلیکونی در ماژول 7MBR75U4R120-50 سبب شده تا امپدانس حرارتی کلکتور-امیتر افت کرده و راندمان انرژی کل سیستم افزایش یابد.
کاهش جریان دمایی (Tail Current): مکانیزم تخلیه سریع بار در زمان خاموش شدن گیت، تلفات سوئیچینگ فرکانسی را به حداقل ممکن میرساند.
سابستریت سرامیکی پیشرفته: کفی مس خالص قطعه با روکش عایق سرامیکی، ضریب انتقال حرارت فوقالعادهای را به هیتسینک ارائه میدهد.
یکی از چالشهای اصلی مهندسان درایو در فرکانسهای کلیدزنی بالای ۱۰ کیلوهرتز، پدیده نویز ناشی از دیودهای هرزگرد داخلی (FWD) است. در ساختار ماژول 7MBR75U4R120-50، دیودهای خروجی به صورت فوقنرم (Soft Recovery) بازطراحی شدهاند. این ویژگی مهندسیشده، از بروز جهشهای ولتاژی لحظهای (Over-voltage Spikes) در لحظات کلیدزنی متوالی بارهای سلفی ملو جلوگیری کرده و طول عمر خازنهای لینک DC بورد را به شدت بالا میبرد. از سوی دیگر، مانیتورینگ آنی ترمیستور NTC داخلی، بورد فرمان را پیش از رسیدن قطعه به آستانه فرار حرارتی ایمن میسازد.
💡 توصیه فنی توکل الکترونیک: سطح هیتسینک آلومینیومی خنککننده پیش از نصب باید کاملاً پاکسازی شده و عاری از هرگونه براده فلزی ناشی از قلاویزکاری یا خط عمیق باشد. اعمال خمیر سیلیکون صنعتی مرغوب با ضریب انتقال حرارت بالا به صورت یک لایه بسیار نازک و یکنواخت (بدون حبس هوا) الزامی است. پیچهای کفی را حتماً به صورت ضربدری و با گشتاور متقارن سفت کنید تا تراشه دچار ترکهای میکروسکوپی نشود. همچنین پایش شکل موج خروجی اپتوکوپلرهای پیشران گیت با اسیلوسکوپ پیش از روشن کردن دستگاه الزامی است.
فروشگاه توکل الکترونیک با سالها تجربه تخصصی در زنجیره تامین نیمههادیهای قدرت بازار تهران، ماژول اورجینال 7MBR75U4R120-50 فوجی الکتریک ژاپن را با قیمت دست اول، تضمین اصالت قطعی سیلیکون و ارسال سریع به سراسر کشور فراهم آورده است. جهت ثبت سفارش، استعلام موجودی تعداد بالا یا دریافت مشاورههای فنی با کارشناسان ما تماس بگیرید.
برای مشاهده سایر مدلها و بررسی قطعات مشابه، میتوانید از دستهبندی ماژولهای IGBT در فروشگاه بازدید کنید:
https://tavakolelectronic.com/product-category/نیمههادی-ها/ماژول-igbt/
همچنین برای دریافت اطلاعات فنی رسمی، میتوانید به سایت سازنده مراجعه کنید:
| Part Number | 7MBR75U4R120-50 |
|---|---|
| برند | FUJI |
| مشخصات فنی | 75A-1200V |
