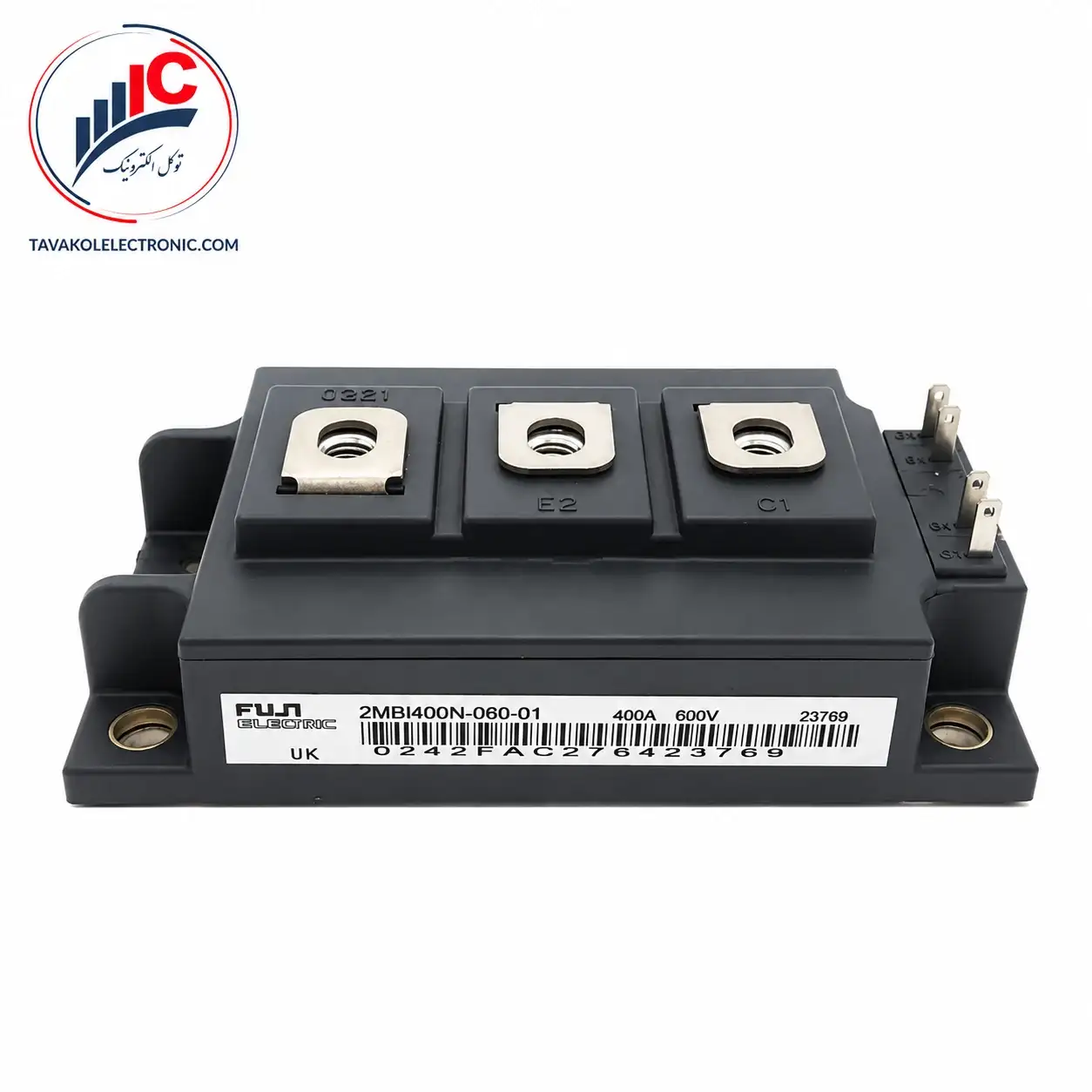

ماژول IGBT فوجی الکتریک مدل 2MBI400N-060 یکی از محصولات برجسته سری N شرکت Fuji Electric ژاپن است. این ماژول با جریان ۴۰۰ آمپر و ولتاژ ۶۰۰ ولت، در دسته ماژولهای دوبل (Dual Pack) قرار میگیرد و برای کاربردهای صنعتی سنگین که به سوئیچینگ سریع و قابلاعتماد نیاز دارند، طراحی شده است.
این ماژول IGBT در صنایع مختلف از جمله اتوماسیون صنعتی، انرژیهای تجدیدپذیر و سیستمهای تغذیه جایگاه ویژهای دارد. ترکیب ولتاژ اشباع پایین، سرعت سوئیچینگ بالا و حفاظت داخلی اضافهجریان، این محصول را به انتخابی مطمئن برای مهندسان و طراحان سیستمهای قدرت تبدیل کرده است.
یکی از مهمترین ویژگیهای این ماژول، داشتن Square RBSOA (ناحیه عملکرد ایمن معکوس مربعی) است. این ویژگی به ماژول اجازه میدهد در برابر اضافهولتاژها و اضافهجریانهای ناگهانی مقاومت کند و عمر مفید آن را بهطور قابلتوجهی افزایش دهد.
تابع محدودکننده اضافهجریان (Overcurrent Limiting Function) داخلی نیز لایهای اضافه از حفاظت را فراهم میکند. این قابلیت بهویژه در محیطهای صنعتی که احتمال بروز اضافهبار ناگهانی وجود دارد، اهمیت بسیار زیادی دارد و از آسیب به مدار و سایر قطعات جلوگیری میکند.
اندوکتانس پراکندگی داخلی بهینهشده (Minimized Internal Stray Inductance) از دیگر ویژگیهای برجسته این سری است. کاهش اندوکتانس پراکندگی داخلی باعث میشود ولتاژ اضافی (overshoot) در حین سوئیچینگ به حداقل برسد و در نتیجه تداخل الکترومغناطیسی (EMI) کاهش یابد.
اتصال پیچی (Screw Terminal) این ماژول، نصب و سیمکشی را ساده و محکم میکند و برای کاربردهایی که در معرض ارتعاش یا شرایط سخت محیطی هستند، بسیار مناسب است.
ماژول IGBT فوجی 2MBI400N-060 در طیف گستردهای از تجهیزات الکترونیک قدرت کاربرد دارد:
| مشخصه | مقدار |
|---|---|
| سازنده | Fuji Electric (فوجی الکتریک ژاپن) |
| پارتنامبر | 2MBI400N-060 |
| سری | N Series |
| نوع ماژول | IGBT Dual Pack (دوبل) |
| ولتاژ کلکتور-امیتر (VCES) | ۶۰۰ ولت |
| جریان DC کلکتور (IC) | ۴۰۰ آمپر |
| جریان پالسی (ICM) | ۸۰۰ آمپر |
| ولتاژ اشباع (VCE sat) | حداکثر ۲.۸ ولت |
| حداکثر توان اتلافی (Pd) | ۱۵۰۰ وات |
| قطبیت | N-Channel |
| حداکثر دمای اتصال (Tj) | ۱۵۰ درجه سانتیگراد |
| ولتاژ ایزولاسیون | ۲۵۰۰ ولت |
| زمان rise | ۶۰۰ نانوثانیه |
| زمان fall | ۳۵۰ نانوثانیه |
| پکیج | M235 Module |
| نوع اتصال | پیچی (Screw Terminal) |
| ابعاد | ۱۰۸ × ۶۲ × ۳۰ میلیمتر |
| وزن | ۱۸۰ گرم |
| استاندارد | RoHS Compliant |
هنگام استفاده از ماژول 2MBI400N-060 رعایت نکات زیر ضروری است:
خنککاری مناسب: با توجه به توان اتلافی ۱۵۰۰ وات، استفاده از هیتسینک مناسب با خمیر حرارتی کیفیت بالا الزامی است. دمای پایه (Tc) نباید از محدوده مجاز تجاوز کند.
درایور گیت: برای سوئیچینگ بهینه این ماژول، استفاده از درایور گیت اختصاصی با ولتاژ +۱۵ تا -۸ ولت و مقاومت گیت مناسب توصیه میشود.
اتصال موازی: در صورت نیاز به جریان بیشتر، امکان اتصال موازی چند ماژول وجود دارد. برای این کار باید از ماژولهایی با VCE(sat) یکسان (classified) استفاده شود تا توزیع جریان یکنواخت باشد.
محکمکردن پیچها: گشتاور اتصال پیچهای ترمینال باید طبق دیتاشیت رعایت شود تا از گرمای اضافی در محل اتصال جلوگیری گردد.
ماژول 2MBI400N-060 متعلق به سری N فوجی است که نسل قدیمیتری نسبت به سریهای U و TB محسوب میشود. با این حال در بسیاری از کاربردها به دلیل قیمت مناسبتر و موجودی بالا در بازار، همچنان گزینه محبوبی بین مهندسان است. در صورت نیاز به ماژول با تلفات سوئیچینگ کمتر، مدلهای سری U مانند 2MBI400U2B-060 میتوانند جایگزین مناسبی باشند.
برای مشاهده سایر مدلها و بررسی قطعات مشابه، میتوانید از دستهبندی ماژولهای IGBT در فروشگاه بازدید کنید:
https://tavakolelectronic.com/product-category/نیمههادی-ها/ماژول-igbt/
همچنین برای دریافت اطلاعات فنی رسمی، میتوانید به سایت سازنده مراجعه کنید:
| Part Number | 2MBI400N-060 |
|---|---|
| برند | FUJI |
| مشخصات فنی | 400A-600V |
