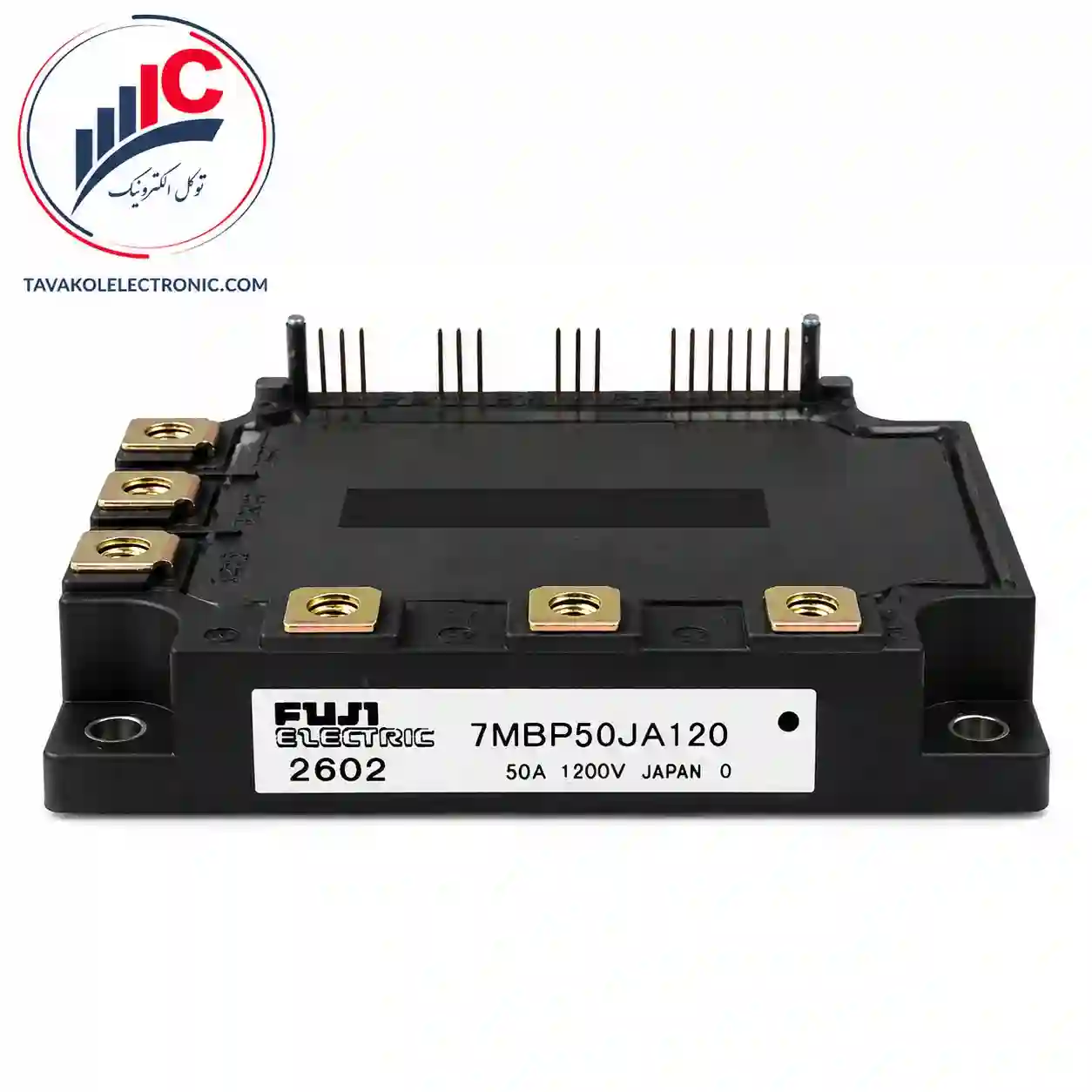

در مهندسی الکترونیک قدرت، پایداری در ولتاژهای بالا یک چالش اساسی است. ماژول 7MBP50JA120-04 محصولی استراتژیک از شرکت پرآوازه Fuji Electric ژاپن است که دقیقاً برای پاسخ به این نیاز طراحی شده است. این قطعه در دسته ماژولهای قدرت هوشمند یا IPM قرار میگیرد و به دلیل توانایی کار در سطح ولتاژ ۱۲۰۰ ولت، گزینهای ایدهآل برای سیستمهای صنعتی متصل به برق سهفاز ۳۸۰ ولت محسوب میشود.
سری JA در محصولات فوجی به برخورداری از مدارهای مانیتورینگ دقیق و دیودهای هرزگرد با بازیابی فوقسریع (Fast Recovery) معروف است. تکنسینهای مجرب اتوماسیون به خوبی میدانند که استفاده از این پکیج یکپارچه، خطرات ناشی از خطاهای طراحی در بخش درایور گیت را به صفر میرساند. فروشگاه توکل الکترونیک این قطعه کلیدی را با تضمین اصالت و سلامت فیزیکی عرضه میکند.
برای جایگزینی یا طراحی مدار، بررسی دقیق جزییات ولتاژ و جریان نامی قطعه 7MBP50JA120-04 از اهمیت بالایی برخوردار است:
| پارامترهای تخصصی ماژول قدرت | مقادیر استاندارد و ویژگیهای قطعه |
| پارتنامبر دقیق کالا | 7MBP50JA120-04 |
| برند سازنده و کشور مبدأ | فوجی الکتریک (Fuji Electric – 🇯🇵) |
| نوع معماری قطعه | ماژول قدرت هوشمند (IGBT-IPM) |
| تعداد سوییچها و فاز خروجی | 3Phase (شامل ۶ سوئیچ اصلی در یک پکیج واحد) |
| حداکثر ولتاژ کلکتور-امیتر (Vces) | 1200 ولت واقعی |
| حداکثر جریان کلکتور پیوسته (Ic) | 50 آمپر نامی |
| مکانیزمهای حفاظتی توکار | قطع خودکار هنگام اتصال کوتاه (SC)، افت ولتاژ تغذیه (UV) و پایش مداوم دما (Over-Temperature) |
| نوع ترمینالها و پکیج | پکیج با تراکم توان بالا و فواصل استاندارد پایهها جهت جلوگیری از آرک الکتریکی |
تحمل ولتاژ عایق بالا و راندمان بهینه سبب شده تا خرید 7MBP50JA120-04 در تجهیزات زیر به عنوان یک اولویت فنی مطرح باشد:
اینورترهای صنعتی سهفاز (VFD): استفاده گسترده در بخش قدرت درایوهای کنترل دور موتور تا توانهای متوسط.
دستگاههای جوش صنعتی سنگین: تامین جریان پایدار خروجی و تحمل فرکانسهای سوئیچینگ متغیر.
سیستمهای اتوماسیون و درایوهای آسانسور: کنترل نرم و ایمن حرکت کابین به کمک مدیریت گشتاور موتور.
منابع تغذیه سوییچینگ توان بالا (SMPS): استفاده در مدارات تبدیل انرژی و یوپیاسهای صنعتی سهفاز.
حفاظت چندلایه بومی: این ماژول صرفاً یک قطعه اجرای فرمان نیست؛ بلکه به صورت هوشمند، جریان و دمای خود را پایش میکند و در صورت بروز اتصال کوتاه در موتور، پیش از آسیب دیدن کل بورد، خروجی را مسدود میسازد.
کاهش ابعاد بورد (Compact Design): به دلیل تجمع مدارهای پیشران گیت (Gate Drive) و ترانزیستورها در یک بدنه، فضای اشغالشده روی PCB به حداقل میرسد.
ایمنی بالا در برابر ولتاژهای ناگهانی: طراحی پکیج سری JA به گونهای است که در برابر ضربههای ولتاژی ناشی از برگشت بارهای سلفی موتور مقاومت بسیار بالایی دارد.
💡 یک توصیه مهندسی از بخش فنی فروشگاه توکل الکترونیک:
از آنجا که این ماژول در سطح ولتاژ ۱۲۰۰ ولت کار میکند، رعایت فواصل عایقی روی برد فرمان و تمیز بودن هیتسینک از هرگونه چربی یا گرد و غبار فلزی الزامی است. حتماً از خمیر سیلیکون با ضریب انتقال حرارت بالا استفاده کنید و پیچهای قطعه را به صورت یکنواخت سفت کنید تا بیسپلیت مسی کاملاً به لایه خنککننده متصل شود. کوچکترین عدم اتصال، منجر به فرار حرارتی و سوختن آنی قطعه میشود.
تست اپتوکوپلرهای ایزولاسیون: پیش از نصب قطعه نو، حتماً از سلامت فوتوکوپلرهای مدار فرمان که وظیفه ایزوله کردن بخش کنترل از قدرت را دارند مطمئن شوید.
پرهیز از قطعات تقلبی: به دلیل حساسیت بردهای ۱۲۰۰ ولتی، استفاده از قطعات فیک یا استوکِ بازیابیشده میتواند خسارتهای سنگینی به میکروکنترلر و سایر بخشهای گرانقیمت دستگاه وارد کند.
در بازار قطعات نیمههادی صنعتی، دسترسی به جنس اورجینال بزرگترین دغدغه تعمیرکاران است. ما در فروشگاه توکل الکترونیک با درک این حساسیت، ماژول هوشمند 7MBP50JA120-04 اصل فوجی الکتریک ژاپن را با تضمین کیفیت و قیمت رقابتی برای شما تامین کردهایم. شما میتوانید جهت ثبت سفارش آنلاین، استعلام موجودی انبار و یا دریافت مشاوره فنی، از طریق همین صفحه اقدام نموده و یا با کارشناسان ما تماس بگیرید.
برای مشاهده سایر مدلها و بررسی قطعات مشابه، میتوانید از دستهبندی ماژولهای IGBT در فروشگاه بازدید کنید:
https://tavakolelectronic.com/product-category/نیمههادی-ها/ماژول-igbt/
همچنین برای دریافت اطلاعات فنی رسمی، میتوانید به سایت سازنده مراجعه کنید:
| Part Number | 7MBP50JA120-04 |
|---|---|
| برند | FUJI |
| مشخصات فنی | 50A-1200V |
