FP75R12KE3 یک ماژول IGBT سهفاز کامل از برند eupec است که برای استفاده در بخش قدرت درایوها، اینورترها و تجهیزات کنترل موتور طراحی شده است. این محصول چند بخش اصلی مدار قدرت را در یک پکیج مشترک قرار میدهد و برای تعمیر دستگاههایی که دقیقاً از همین کد استفاده میکنند، گزینهای مناسب محسوب میشود.
ساختار داخلی این ماژول شامل پل دیود سهفاز ورودی، شش IGBT برای تولید خروجی سهفاز، دیودهای هرزگرد، IGBT چاپر ترمز و سنسور دمای NTC است. بنابراین FP75R12KE3 فقط یک IGBT ششتایی ساده نیست و هنگام خرید باید وجود تمام این بخشها در نمونه جایگزین بررسی شود.
بخش اینورتر محصول دارای ولتاژ نامی ۱۲۰۰ ولت و جریان نامی ۷۵ آمپر در دمای کیس ۸۰ درجه سانتیگراد است. همچنین IGBT مربوط به چاپر ترمز با ولتاژ ۱۲۰۰ ولت و جریان نامی ۴۰ آمپر در ماژول قرار دارد.
برای استعلام قیمت FP75R12KE3، بررسی موجودی و ثبت سفارش با بخش فروش توکل الکترونیک تماس بگیرید. امکان ارسال تصویر قطعه معیوب برای تطبیق اولیه پارتنامبر نیز وجود دارد.
| مشخصه | مقدار |
|---|---|
| پارتنامبر | FP75R12KE3 |
| برند دیتاشیت | eupec |
| نوع محصول | ماژول IGBT سهفاز کامل |
| ساختار | رکتیفایر، اینورتر، چاپر ترمز و NTC |
| ولتاژ بخش IGBT | ۱۲۰۰ ولت |
| جریان نامی اینورتر | ۷۵ آمپر در TC=80°C |
| جریان IGBT در TC=25°C | ۱۰۵ آمپر |
| جریان پالسی اینورتر | ۱۵۰ آمپر |
| ولتاژ پل دیود ورودی | ۱۶۰۰ ولت |
| جریان پل دیود | ۷۵ آمپر در TC=80°C |
| جریان چاپر ترمز | ۴۰ آمپر در TC=80°C |
| سنسور دما | NTC داخلی ۵ کیلواهم |
| ولتاژ ایزولاسیون | ۲٫۵ کیلوولت |
| وزن تقریبی | ۳۰۰ گرم |
شماتیک صفحه ۱۱ دیتاشیت، پل دیود سهفاز، شش IGBT اینورتر، چاپر ترمز و NTC داخلی را بهصورت کامل نشان میدهد.
مزیت اصلی این محصول برای خریدار صنعتی، قرارگرفتن تمام بخشهای مهم ورودی، خروجی و ترمز در یک ماژول است. به همین دلیل استفاده از یک IGBT ششتایی معمولی بهجای آن امکانپذیر نیست.
این محصول برای مدارهایی مناسب است که نیاز به یکسوسازی ورودی سهفاز، تولید خروجی سهفاز و کنترل مقاومت ترمز دارند.
کاربردهای رایج عبارتاند از:
جهت بررسی اسناد فنی و دیتای مادر، میتوانید به سایت رسمی شرکت اینفینئون مراجعه نمایید.
برای مشاهده قطعات مشابه، میتوانید دسته خرید IGBT توکل الکترونیک را بررسی کنید.
پیش از خرید FP75R12KE3، کد روی قطعه قبلی را کامل بررسی کنید. مدلهایی با ولتاژ یا جریان مشابه ممکن است از نظر پینآوت، چاپر ترمز، سنسور دما و ابعاد مکانیکی متفاوت باشند.
موارد مهم برای تطبیق:
مدلهایی مانند FP75R12KE3G، FP75R12KT3 یا سایر ماژولهای ۱۲۰۰ ولت، بدون بررسی نقشه داخلی و پینآوت جایگزین مستقیم این محصول نیستند.
برای کاهش احتمال خرید اشتباه، هنگام استعلام موجودی FP75R12KE3 تصویر واضح ماژول و شماره دستگاه را ارسال کنید.
توکل الکترونیک در زمینه فروش و تأمین ماژولهای IGBT، قطعات درایو و تجهیزات قدرت صنعتی فعالیت دارد.
برای خرید FP75R12KE3، دریافت قیمت روز و ثبت سفارش با بخش فروش توکل الکترونیک تماس بگیرید.
این محصول یک ماژول IGBT سهفاز کامل شامل پل دیود ورودی، اینورتر ششتایی، چاپر ترمز و سنسور دما است.
ولتاژ بخش IGBT برابر ۱۲۰۰ ولت و جریان نامی بخش اینورتر ۷۵ آمپر است.
خیر. این محصول علاوه بر شش IGBT، دارای رکتیفایر سهفاز، چاپر ترمز و NTC داخلی است.
این ماژول برای مدارهای اینورتر و کنترل موتور طراحی شده است، اما سازگاری نهایی باید با مدل دستگاه و پینآوت بررسی شود.
بله، مقاومت نامی NTC در دمای ۲۵ درجه سانتیگراد برابر با ۵ کیلواهم است.
| Part Number | FP75R12KE3 |
|---|---|
| برند | Infineon |
| مشخصات فنی | 1200V-75A |

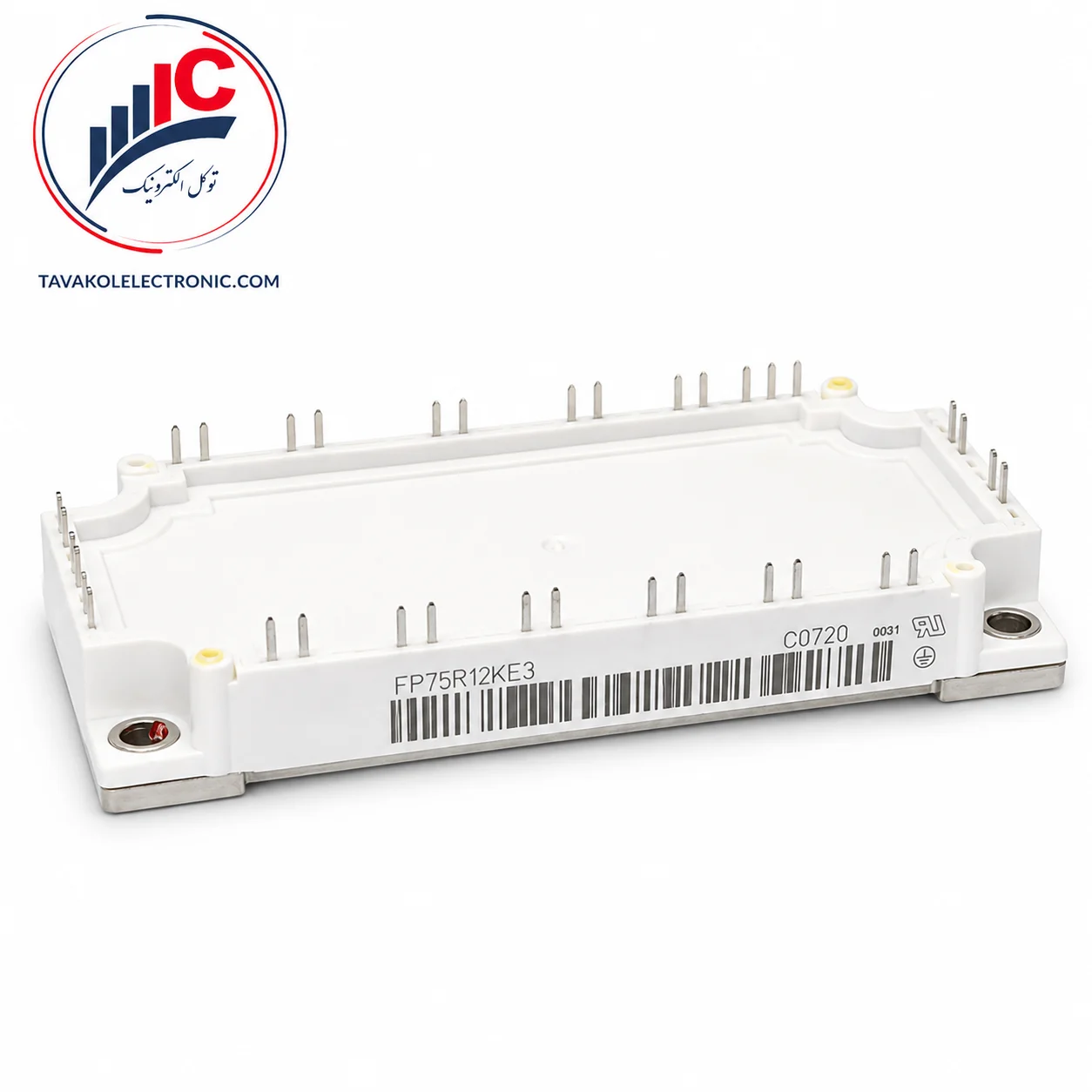

ماژول IGBT اینفینئون مدل FP75R12KE3
