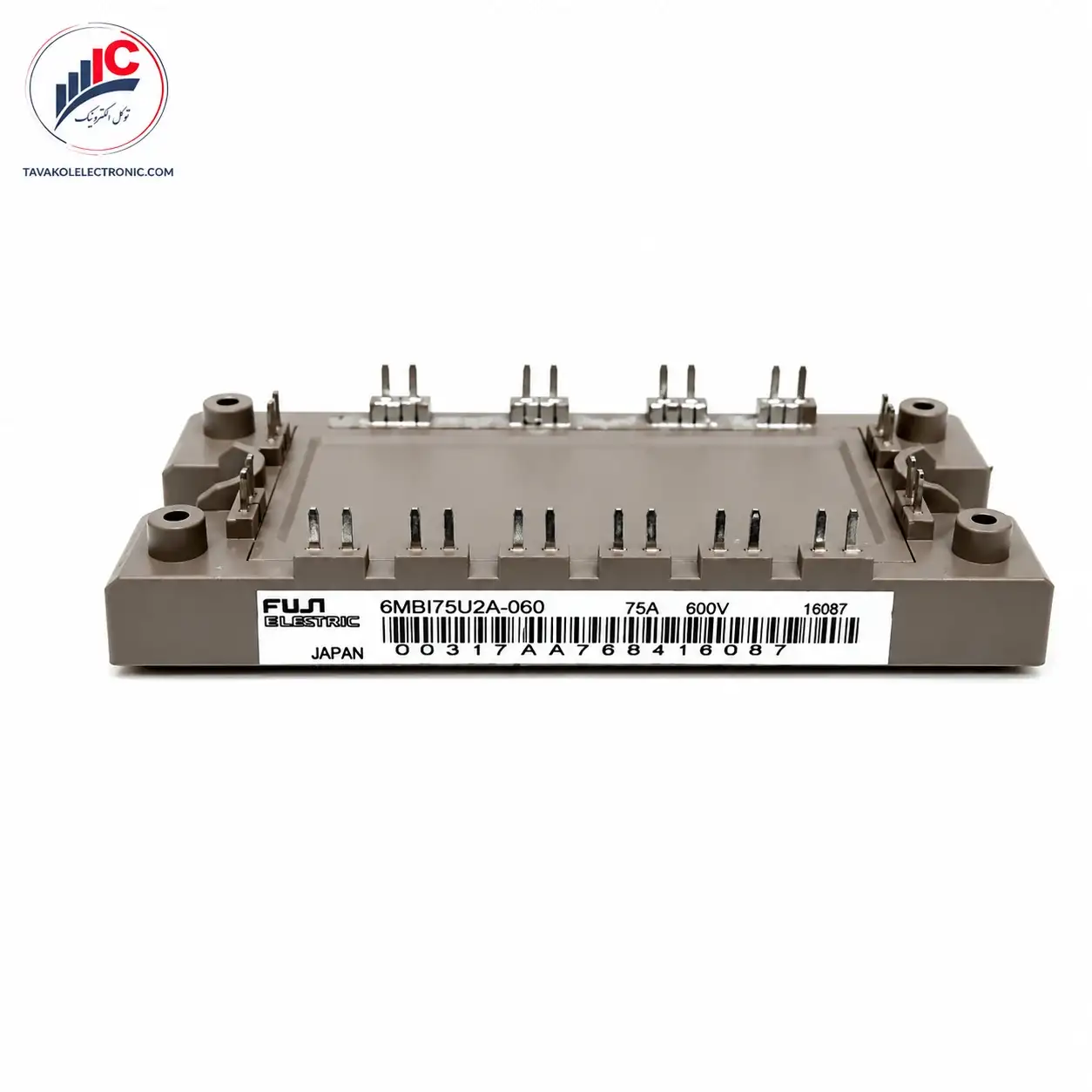

🔴 ماژول IGBT فوجی ۶ تایی 6MBI75U2A-060

در بازسازی و اورهال درایوهای فرکانسی و سیستم‌های اتوماسیون صنعتی، مدیریت بهینه تلفات سوئیچینگ در آمپراژهای بالا، دغدغه اصلی مهندسان طراح است. ماژول 6MBI75U2A-060 ساخت کمپانی صاحب‌نام Fuji Electric ژاپن، یک نیمه‌هادی قدرت فوق‌العاده هوشمندانه و پرسرعت از سری ارتقایافته U2 است. این قطعه به صورت یک پکیج شش‌تایی منسجم (6-Pack) آرایش یافته که یک پل سه‌فاز کاملاً متقارن خروجی را تشکیل می‌دهد. تفاوت بنیادین ماژول 6MBI75U2A-060 با سری‌های قدیمی‌تر، در معماری چیپ‌های نسل ششم آن است که با هدف کاهش چشمگیر ولتاژ اشباع و در نتیجه خنک‌تر ماندن قطعه در زیر بارهای سنگین مداوم مهندسی شده است.

📊 تحلیل فنی کاتالوگ: این ماژول سخت‌کار ظرفیت مهار ولتاژ کلکتور-امیتر حداکثری ۶۰۰ ولت را دارد و جریان نامی مداوم خروجی آن ۷۵ آمپر واقعی است. پسوند تخصصی U2A در این پارت‌نامبر نشان‌دهنده پکیج مسطح و بهینه‌سازی‌شده از نظر هندسی است که با کوتاه کردن فواصل فیزیکی تراشه‌ها، اندوکتانس سلفی سرگردان گیت را به شدت سرکوب می‌کند.

📋 جدول مشخصات فنی و ساختاری سری U2 (Technical Parameters)

پارامترهای کلیدی الکتریکی استخراج‌شده مستقیم از دیتاشیت رسمی فوجی الکتریک جهت محاسبات دقیق مهندسی گیت‌درایور به شرح زیر است:

🛠️ کاربردهای استراتژیک در صنایع اتوماسیون میان‌رده

با توجه به چگالی جریان بالا، فرکانس کاری بهینه و ولتاژ ۶۰۰ ولتی، ماژول 6MBI75U2A-060 مهره کلیدی در سیستم‌های سوئیچینگ زیر است:

• اینورترها و درایوهای مینیاتوری آمپر بالا (VFD): کنترل دور موتورهای سه فاز AC در کانوایرهای سنگین، میکسرهای کارگاهی و فن‌های مکنده صنعتی.

• منابع تغذیه سوئیچینگ پیشرفته (SMPS): مدارهای تبدیل توان و اینورترهای جوشکاری فرکانس بالا با راندمان بالای ۹۶ درصد.

• درایور سروو موتورهای صنعتی دائم‌کار: تامین توان فرکانسی در آمپلی‌فایرهای بازوهای رباتیک خطوط مونتاژ و ماشین‌آلات CNC تراش و فرز.

• سیستم‌های یوپی‌اس (UPS) کارگاهی: مدار اینورتر خروجی در سیستم‌های تامین توان اضطراری بدون وقفه برای تجهیزات حساس پزشکی و دیتاسنترها.

✨ تفاوت‌های فیزیکی و مزیّت‌های ساختاری قطعه

• ولتاژ اشباع (VCE(sat)) بسیار پایین: تراشه‌های نسل ششم فوجی به کار رفته در مدل 6MBI75U2A-060 نسبت به سری‌های سنتی، اتلاف انرژی به صورت گرما را بیش از ۲۰ درصد کاهش داده‌اند که این امر ابعاد هیت‌سینک مورد نیاز را کوچک‌تر می‌کند.

• کنترل نویز ارتقایافته (Excellent EMI Noise Immunity): چیدمان موازی و مهندسی‌شده گیت‌ها در پکیج U2A، تابش نویزهای مغناطیسی فرکانس بالا روی خطوط فرمان و سنسورهای مجاور را کاملاً خنثی می‌سازد.

• سرعت بازیابی معکوس فوق‌العاده نرم دیودها: دیودهای هرزگرد داخلی جفت‌شده با تراشه اصلی، ولتاژهای راکتیو برگشتی از بارهای سلفی شدید موتور را بدون ایجاد نوسان (Ringing) به سرعت تخلیه می‌کنند.

⚠️ اصول نصب مهندسی جهت تضمین طول عمر قطعه

1. اعمال خمیر سیلیکون با ضخامت میکرونی: در ماژول ۷۵ آمپری 6MBI75U2A-060، تمرکز توان بر واحد سطح به دلیل ابعاد فشرده پکیج بالاست. وجود هرگونه حباب هوا یا اعمال بیش از حد خمیر سیلیکون، کانال دفع حرارت را مسدود کرده و سبب سوختن آنی قطعه در اولین استارت می‌شود. خمیر باید به صورت یک لایه بسیار نازک و یکنواخت توزیع شود.

2. رعایت گشتاور متوازن پیچ‌های بدنه: سفت کردن نامتوازن یا بیش از حد پیچ‌های اتصال ماژول به هیت‌سینک، سبب ترک‌های میکروسکوپی در لایه سرامیکی ایزوله داخلی (DBC) می‌شود. پیچ‌ها را باید دقیقاً به صورت ضربدری و بر اساس گشتاور نیوتن‌متر استاندارد کاتالوگ فوجی سفت کنید.

3. ریسک بالای قطعات فیک و ری‌برند استوک: به دلیل استفاده وسیع از این قطعه در ماشین‌آلات صنعتی، نمونه‌های تقلبی یا استوکِ شستشو شده با حک جدید در بازار عرضه می‌شوند. این قطعات به دلیل عدم بهره‌مندی از تراشه‌های ولتاژ پایین نسل ششم، در زیر بار مداوم به سرعت دچار شکست حرارتی شده و منفجر می‌شوند. خرید قطعه اورجینال، ضامن بقای درایو شماست.

🛒 جمع‌بندی و اصالت خرید

ماژول IGBT فوجی 6MBI75U2A-060 گزینه‌ای ایده‌آل، بسیار کم‌تلفات و مهندسی‌شده برای کاربردهای الکترونیک قدرت ۷۵ آمپری است که پایداری طولانی‌مدت دستگاه‌های صنعتی شما را گارانتی می‌کند. فروشگاه توکل الکترونیک با سال‌ها تجربه تخصصی در بازار نیمه‌هادی‌ها، اصالت و سلامت فنی این قطعه ژاپنی اورجینال را برای پروژه‌های اتوماسیون شما تضمین می‌کند.
