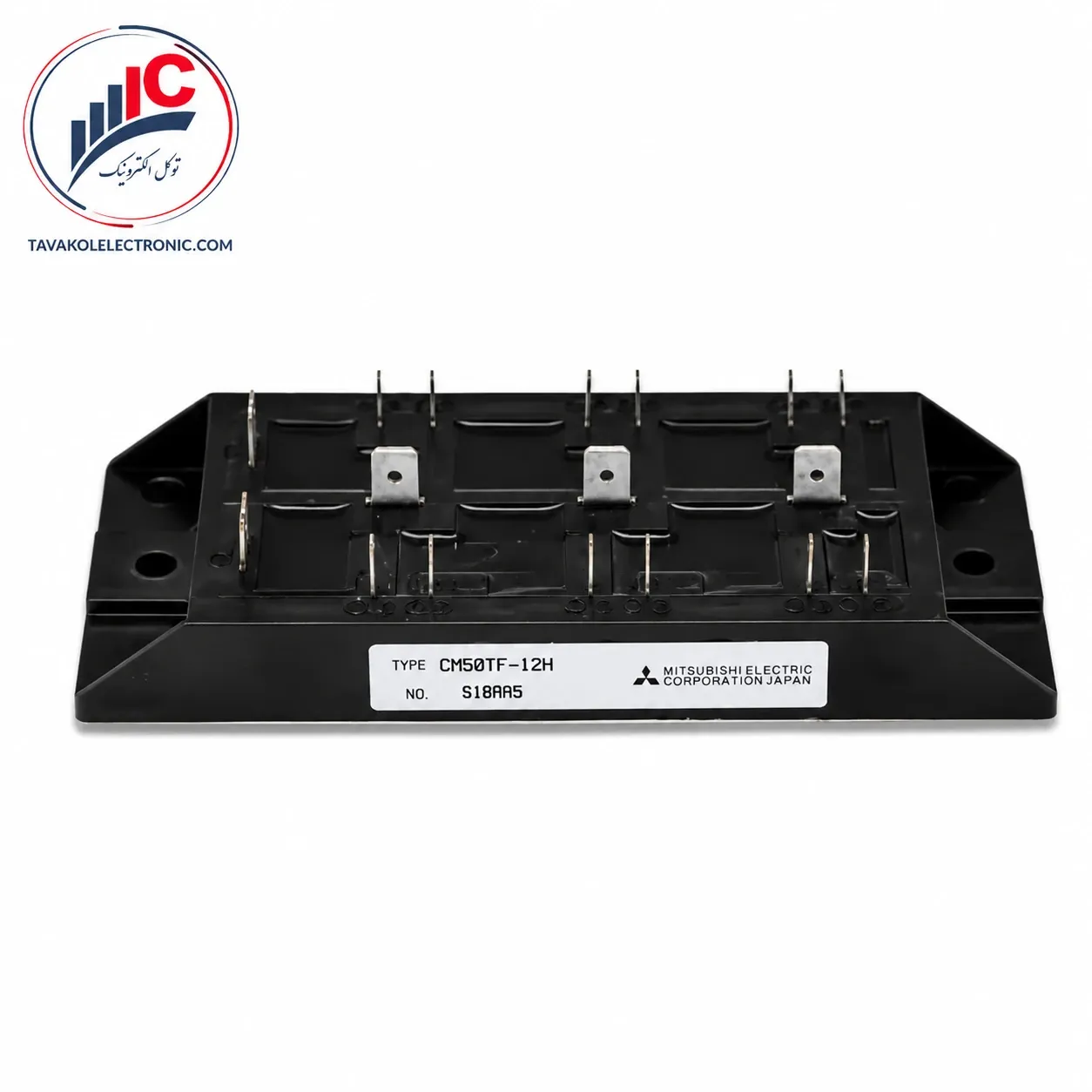

در مهندسی الکترونیک قدرت و فرآیند تعمیرات اینورترهای صنعتی، راهاندازی و کنترل بهینه موتورهای سه فاز با توان متوسط، نیازمند سوئیچهای مجتمع با پایداری حرارتی بالا است. ماژول آیجیبیتی CM50TF-12H ساخت شرکت پیشرو میتسوبیشی (Mitsubishi Electric) ژاپن، یک نیمههادی صنعتی، یکپارچه و عایقبندی شده است که در کلاس ولتاژ 600V و جریان نامی مداوم 50A طراحی و به بازار اتوماسیون عرضه شده است.
پسوند ویژه H در پارتنامبر این قطعه، نشاندهنده اصالت این تراشه در دسته محصولات فرکانس بالا (High Frequency Operation) میتسوبیشی است که با کاهش تلفات سوئیچینگ، راندمان سیستم را در فرکانسهای بالا ارتقا میدهد. معماری داخلی ماژول CM50TF-12H بر پایه توپولوژی پل سه فاز کامل (Three Phase Bridge Configuration) طراحی شده است؛ به این صورت که ۶ عدد ترانزیستور آیجیبیتی فرکانسی به همراه ۶ عدد دیود هرزگرد فوقسریع (Discrete Super-Fast Recovery Free-Wheel Diode) در یک پکیج واحد تجمیع شدهاند. بیسپلیت فلزی این ماژول به صورت کامل از لایههای سیلیکونی داخلی ایزوله است (Insulated Type) که فرآیند مدیریت حرارتی و نصب قطعه روی هیتسینکهای مشترک آلومینیومی را بسیار آسان میکند. خرید CM50TF-12H برای مهندسان اتوماسیون، برترین تضمین برای کارکرد ایمن و سختکار سیستم است.
مشخصات کلیدی الکتریکی، حرارتی و مکانیکی این قطعه ششتایی بر اساس مستندات کاتالوگ رسمی کمپانی میتسوبیشی به صورت ساختاریافته در جدول زیر گردآوری شده است:
| بخشهای اصلی مدار و پارامترها | مقادیر مستند کاتالوگ | شرایط سنجش آزمایشگاهی |
| کد فنی دقیق کالا | CM50TF-12H | پارتنامبر کانون قطعه ساخت میتسوبیشی ژاپن |
| ولتاژ کلکتور – امیتر مجاز | 600V | حداکثر ولتاژ سدکننده تراشه در حالت خاموش |
| ولتاژ گیت – امیتر مجاز | 20V مثبت و منفی | حداکثر ولتاژ مجاز جهت تحریک و کنترل پایههای گیت |
| جریان مداوم کلکتور (دمای 25 درجه) | 50A | جریان DC نامی مداوم در دمای کفی 25 درجه سانتیگراد |
| جریان کاری کلکتور (دمای 76 درجه) | 35A | جریان کاری مداوم قطعه در دمای کفی کاری 76 درجه |
| جریان پالسی کلکتور | 100A | حداکثر جریان مجاز قطعه در پالسهای کوتاه فرکانسی |
| جریان مداوم دیود هرزگرد | 50A | جریان نامی هدایت دیود معکوس داخلی در دمای 25 درجه |
| توان کل تلفاتی ماژول (هر IGBT) | 180W | توان حرارتی مجاز برای هر یک از سوئیچهای داخلی |
| ولتاژ اشباع کلکتور – امیتر (معمولی) | 2.4V | جریان 50A در ولتاژ گیت 15V و دمای کاری 25 درجه |
| ولتاژ اشباع کلکتور – امیتر (حداکثر) | 3.1V | جریان 50A در ولتاژ گیت 15V و دمای کاری 25 درجه |
| ولتاژ تست ایزولاسیون بدنه | 2500V | تست متناوب AC به مدت 1 دقیقه جهت ایمنی کامل کفی |
تجمیع ۶ سوئیچ قدرت فرکانسی آمپر بالا در یک پکیج واحد در مدل CM50TF-12H، این نیمههادی را به قطعهای استراتژیک در تجهیزات صنعتی زیر تبدیل کرده است:
اینورترها و درایوهای کنترل دور موتور (VFD): استفاده به عنوان بلوک قدرت اصلی (خروجی پل سه فاز) در درایوهای الکتریکی کارخانجات با توان خروجی متوسط.
سیستمهای سروو درایو و موشن کنترل: تامین توان ماشینآلات دقیق سیانسی (CNC)، بازوهای رباتیک و بردهای کنترل موقعیت صنعتی.
دستگاههای جوش اینورتری صنعتی: سوئیچینگ فرکانسی در بردهای رکتیفایر خروجی و چاپر دستگاههای جوشکاری ضخیم.
منابع تغذیه بدون وقفه (UPS): ساخت بردهای مبدل مبین فرکانسی در سیستمهای پشتیبان مخابراتی، بیمارستانی و دیتاسنترها.
۱. توپولوژی پل سه فاز کامل (۶ تایی): پکیج هوشمندانه مدل CM50TF-12H نیاز به استفاده از سه ماژول دوبل مجزا را کاملاً از بین میبرد؛ این ویژگی باعث کاهش چشمگیر ابعاد بورد، حذف سیمکشیهای اضافی و کاهش قیمت تمامشده بورد میشود.
۲. سرعت سوئیچینگ بالای سری H: تراشههای این نسل به دلیل بهرهگیری از مهندسی پیشرفته میتسوبیشی، تلفات دینامیکی بسیار پایینی در فرکانسهای بالا دارند که مانع از داغ شدن مفرط ماژول تحت بار مداوم میشود.
۳. ترمینالهای تیغهای فستونی (Tab Terminals): ساختار پکیج فیزیکی این قطعه به گونهای طراحی شده که پایههای فرمان (سایز 110) و پایههای قدرت (سایز 250) به صورت ترمینالهای فیشی هستند؛ این امر فرآیند تعویض و تعمیر قطعه را بسیار سریع و آسان میکند.
💡 نکات کلیدی نصب و راهاندازی CM50TF-12H:
یکنواختی کامل خمیر سیلیکون: به دلیل تجمع ۶ تراشه ۵۰ آمپری توانبالا در یک بدنه فشرده، مدیریت حرارت در ماژول CM50TF-12H فوقالعاده حیاتی است. پیش از نصب، یک لایه کاملاً یکنواخت و بسیار نازک (میکرونی) از خمیر سیلیکون مرغوب را روی کفی فلزی بمالید. وجود حباب هوا یعنی سوختن آنی سوئیچها!
رعایت گشتاور پیچهای بدنه: هنگام پیچ کردن ماژول روی هیتسینک، حتماً فشار را در محدوده مجاز کاتالوگ (حداکثر 2.94 نیوتنمتر) تنظیم کنید. فشار بیش از حد باعث تاب برداشتن کفی فلزی و آسیب به لایههای ظریف سیلیکون داخلی میشود.
حفاظت الکتریسیته ساکن (ESD): پایههای فرمان گیت در این ماژول به شدت در برابر شوکهای ESD بدن حساس هستند. هنگام اتصال فیشها، از دست زدن مستقیم به پایهها بدون دستبند آنتیاستاتیک خودداری کنید.
مشخصات مکانیکی و حرارتی مقادیر مستند کاتالوگ توضیحات فنی کاتالوگ مقاومت حرارتی ترانزیستور به بدنه 0.69 C/W مقاومت حرارتی بهینه جهت انتقال آنی حرارت هر سوئیچ دمای کاری مجاز لایه سیلیکون -40 تا 150 درجه محدوده دمای عملکرد استاندارد و بسیار ایمن تراشه نوع ترمینالهای فرمان و قدرت فستونی / فیشی (Tab Terminals) پایههای تیغهای استاندارد (مدلهای 110 و 250) جهت اتصال سریع کابلشو گشتاور پیچهای اتصال بدنه 1.96 تا 2.94 Nm گشتاور مکانیکی مجاز پیچهای بدنه برای نصب روی هیتسینک
از آنجا که ماژولهای ششتایی سری CM میتسوبیشی از قطعات بسیار پرمصرف بازار اتوماسیون به شمار میروند، نمونههای تقلبی، ریمارک یا استوکهای بازسازی شده در بازار فیزیکی بسیار فراوان هستند. استفاده از قطعه غیراورجینال ریسک آتشسوزی بورد و آسیب سنگین به درایورهای فرمان را در پی دارد. فروشگاه توکل الکترونیک با سالها تجربه تخصصی در تامین نیمههادیهای قدرت، پارتنامبر اصلی و اورجینال CM50TF-12H ساخت ژاپن را با تضمین اصالت تراشه به مشتریان عزیز ارائه میدهد.
برای دسترسی به تجهیزات تعمیراتی، از دستهبندی ابزارآلات و قطعات الکترونیک فروشگاه توکل الکترونیک دیدن فرمایید.
جهت بررسی اسناد فنی ، میتوانید به سایت رسمی شرکت میتسوبیشی مراجعه نمایید.
| Part Number | CM50TF-12H |
|---|---|
| برند | Mitsubishi |
| مشخصات فنی | 50A-600V |
