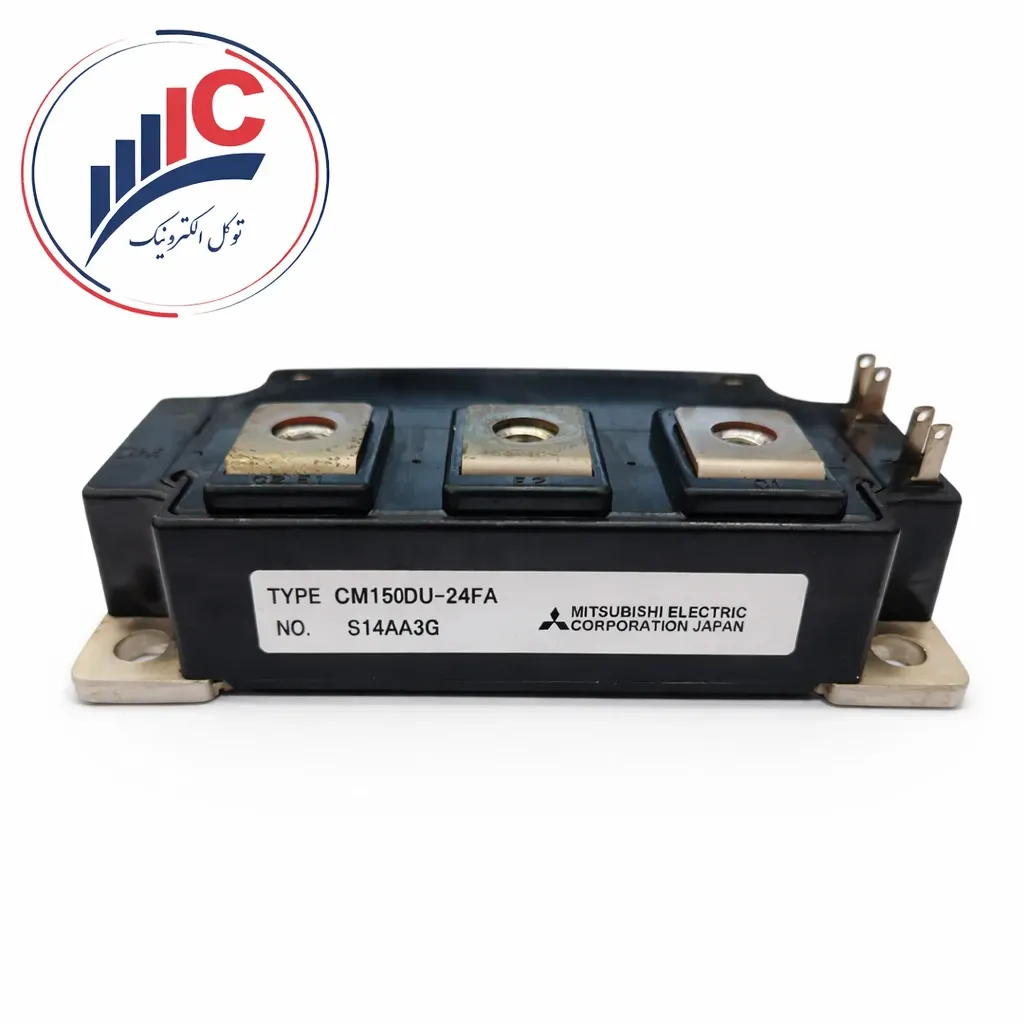

ماژول IGBT مدل CM150DU-24FA

توضیحات

🔴 معرفی جامع CM150DU-24FA

در طراحی و اورهال سیستم‌های الکترونیک قدرت سنگین متصل به شبکه سه فاز، استفاده از سوئیچ‌هایی با جریان نامی بالا و تلفات هدایتی ناچیز، کلید تضمین پایداری دستگاه است. ماژول آی‌جی‌بی‌تی CM150DU-24FA ساخت شرکت پرآوازه میتسوبیشی (Mitsubishi Electric) ژاپن، یک نیمه‌هادی فوق‌العاده قدرتمند، عایق‌بندی شده و صنعتی است که در کلاس ولتاژ 1200V و جریان نامی مداوم 150A طراحی و به بازار جهانی عرضه شده است.

پسوند ویژه FA در پارت‌نامبر این قطعه، نشان‌دهنده بهره‌گیری از فناوری پیشرفته تراشه‌های نسل ششم ساختار ترنچ گیت (Trench Gate) و دیودهای هرزگرد سوپرفست نسل جدید است. معماری داخلی ماژول CM150DU-24FA بر پایه توپولوژی دوبل (Half-Bridge) طراحی شده که دو ترانزیستور آی‌جی‌بی‌تی فرکانسی را همراه با دیودهای معکوس موازی در یک پکیج فوق‌العاده مستحکم تجمیع کرده است. بیس‌پلیت فلزی این ماژول به صورت کامل از لایه‌های سیلیکونی داخلی ایزوله است و همین ویژگی، مدیریت حرارتی و نصب قطعه روی هیت‌سینک‌های مشترک آلومینیومی را بسیار آسان می‌کند. برای مهندسان اتوماسیون و تعمیرکاران مجرب درایوهای سنگین، خرید CM150DU-24FA برترین تضمین برای کارکرد بدون توقف خط تولید است.

📋 مشخصات فنی CM150DU-24FA

مشخصات کلیدی الکتریکی، حرارتی و مکانیکی این قطعه بر اساس مستندات رسمی کمپانی میتسوبیشی به صورت ساختاریافته در جدول زیر گردآوری شده است:

🛠️ کاربردهای صنعتی ماژول میتسوبیشی

تحمل جریان مداوم 150 آمپری در کنار کلاس ولتاژ 1200 ولت، مدل CM150DU-24FA را به قطعه‌ای استراتژیک در صنایع بزرگ زیر تبدیل کرده است:

• درایوهای کنترل دور موتور سه فاز سنگین (VFD): استفاده در بازوهای خروجی قدرت اینورترهای متصل به شبکه برق 380V تا 440V صنعتی کارخانجات.

• دستگاه‌های جوش اینورتری و برش پلاسما غول‌پیکر: سوئیچینگ فرکانسی با توان بسیار بالا در بردهای جوشکاری اتوماتیک زیرپودری و خطوط نورد.

• منابع تغذیه بدون وقفه (UPS) توان بالا: ساخت بردهای اینورتر فرکانسی در سیستم‌های پشتیبان دیتاسنترهای بزرگ و بیمارستان‌ها.

• سیستم‌های توان خورشیدی و باد: به‌کارگیری در بردهای مبدل انرژی تجدیدپذیر متصل به شبکه (Grid-Tied Inverters).

✨ مزایای رقابتی قطعه

۱. فناوری تراشه Trench Gate (نسل FA): تراشه‌های به کار رفته در مدل CM150DU-24FA افت ولتاژ حالت روشن بسیار پایینی دارند؛ این ویژگی باعث می‌شود تلفات هدایتی مدار به شدت کاهش یافته و راندمان کلی دستگاه ارتقا یابد.

۲. توان تلفاتی 600 وات واقعی: ساختار مهندسی کفی و پکیج این قطعه، توانایی دمپ و انتقال فوق‌العاده گرما را به هیت‌سینک فراهم می‌کند که مانع از آسیب دیدن لایه‌های سیلیکونی در نوسانات شدید بار می‌شود.

۳. پکیج عایق‌بندی شده صنعتی سری DU: طراحی ساختار ترمینال‌های موازی و هم‌راستا در این پکیج، میزان اندوکتانس جفت‌شدگی گیت و کدهای نویز الکتریسیته را به حداقل ممکن می‌رساند.

📈 تحلیل مهندسی رفتار ترانزیستور

یکی از شاخص‌ترین مزایای فنی ماژول CM150DU-24FA، عملکرد آن در دماهای بالا است. این قطعه به دلیل داشتن ضریب دمایی مثبت در بخش ولتاژ اشباع کلکتور-امیتر، هنگام گرم شدن و رسیدن به دمای 125 درجه سانتی‌گراد، جریان را به صورت کاملاً یکنواخت در سطح تراشه توزیع می‌کند. این رفتار هوشمندانه ساختاری، خطر فرار حرارتی (Thermal Runaway) را به صفر می‌رساند و پایداری قطعه را در زیر بارهای مداوم و سنگین ۲۴ ساعته خطوط تولید کارخانجات به طور کامل حفظ می‌نماید.

⚠️ توصیه فنی فروشگاه توکل الکترونیک

💡 نکات کلیدی نصب و راه‌اندازی CM150DU-24FA:

• رعایت دقیق گشتاور پیچ‌ها: هنگام نصب این ماژول بر روی هیت‌سینک و همچنین بستن شمش‌های قدرت روی ترمینال‌ها، حتماً از آچار تورک استفاده کرده و فشار را بین محدوده 2.5 تا 3.5 نیوتن‌متر تنظیم کنید. فشار کمتر باعث جرقه زدن و فشار بیشتر باعث شکستن بدنه یا تاب برداشتن بیس‌پلیت فلزی می‌شود.

• ضخامت میکرونی خمیر سیلیکون: با توجه به جریان 150 آمپری قطعه، اعمال یک لایه کاملاً یکنواخت و بسیار نازک از خمیر سیلیکون مرغوب (ترجیحاً حاوی ذرات نقره) الزامی است. وجود حباب هوا زیر ماژول به معنای سوختن قطعه در همان دقایق ابتدایی کار است.

• حفاظت در برابر الکتریسیته ساکن (ESD): ترمینال‌های فرمان گیت در مدل CM150DU-24FA به شدت در برابر شوک‌های ESD بدن حساس هستند. تا زمان نصب نهایی و لحیم‌کاری روی برد فرمان، به هیچ وجه روکش‌های محافظ پایه‌ها را جدا نکنید.

🛒 قیمت و خرید CM150DU-24FA

از آنجا که ماژول‌های 150 آمپر 1200 ولت میتسوبیشی از قطعات بسیار مصرفی و گران‌قیمت بازار اتوماسیون به شمار می‌روند، نمونه‌های تقلبی، بازسازی‌شده (ریمارک) یا استوک‌های فرسوده با ظاهر نو در بازار بسیار فراوان هستند. استفاده از قطعه غیراورجینال ریسک آتش‌سوزی بورد و آسیب‌های میلیاردی به موتورها و سیستم کنترل دستگاه را در پی دارد. فروشگاه توکل الکترونیک با سال‌ها تخصص و زنجیره تامین مستقیم نیمه‌هادی‌های قدرت، پارت‌نامبر اصلی و اورجینال CM150DU-24FA ساخت ژاپن را با تضمین ۱۰۰٪ اصالت تراشه سیلیکون به مشتریان عزیز عرضه می‌دارد.

با توجه به نوسانات نرخ ارز در بازار فیزیکی و تغییرات موجودی انبار، جهت استعلام قیمت روز CM150DU-24FA و دریافت مشاوره فنی و مهندسی پیش از خرید، با کارشناسان ما در فروشگاه توکل الکترونیک تماس حاصل فرمایید.
