ماسفت STP4N150

ویژگی‌ها
Part NumberSTP4N150
پکیجTO-220
Channel TypeN-Channel
مشخصات فنیVDS: 1500 V, ID: 4 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

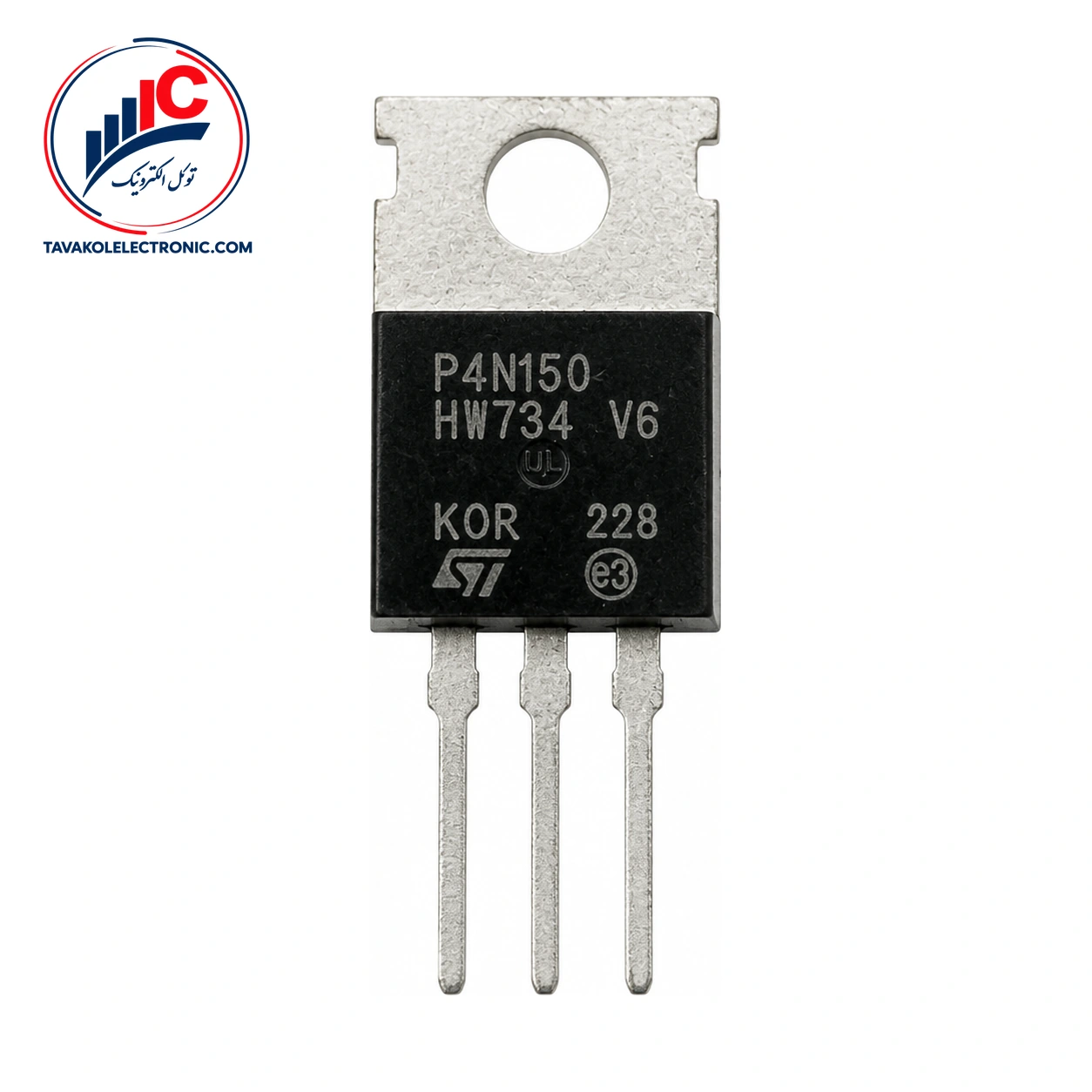

معرفی ماسفت STP4N150

STP4N150 محصول STMicroelectronics و یک ماسفت قدرت N-channel از خانواده PowerMESH است. این قطعه برای کاربردهای سوئیچینگ طراحی شده و در انتخاب آن، ولتاژ درین-سورس، شرایط تحریک گیت، مقاومت روشن و رفتار سوئیچینگ اهمیت دارد.

حداقل ولتاژ شکست درین-سورس این مدل 1500 V است. این مقدار در شرایط VGS = 0 V، جریان درین 1 mA و دمای بدنه 25 °C مشخص شده است.

ویژگی‌های انتخابی STP4N150 برای سوئیچینگ

مقاومت روشن استاتیک در VGS = 10 V و ID = 2 A، مقدار تیپیک 6 Ω و حداکثر 7 Ω دارد. شارژ کل گیت نیز در شرایط آزمون مشخص، 29 nC به‌صورت تیپیک و 50 nC حداکثر است. این دو مقدار برای بررسی درایور گیت و برآورد تلفات مسیر روشن در طراحی مدار کاربرد دارند.


مشخصات فنی STP4N150

پارامتر مقدار شرایط آزمون
نوع کانال N-channel PowerMESH Power MOSFET —
ولتاژ شکست درین-سورس حداقل 1500 V VGS = 0 V، ID = 1 mA، TC = 25 °C
آستانه گیت 3 V حداقل، 4 V تیپیک، 5 V حداکثر VDS = VGS، ID = 250 µA، TC = 25 °C
مقاومت روشن استاتیک 6 Ω تیپیک، 7 Ω حداکثر VGS = 10 V، ID = 2 A، TC = 25 °C
شارژ کل گیت 29 nC تیپیک، 50 nC حداکثر VDD = 600 V، ID = 4 A، VGS = 0 تا 10 V، TC = 25 °C
ظرفیت ورودی 1100 pF تیپیک VDS = 25 V، f = 1 MHz، VGS = 0 V، TC = 25 °C

زمان‌های سوئیچینگ و محدودیت‌های مطلق

زمان تأخیر روشن‌شدن تیپیک 34 ns و زمان تأخیر خاموش‌شدن تیپیک 47 ns است. این دو مقدار به‌ترتیب در VDD = 750 V، ID = 2 A، RG = 4.7 Ω و VGS = 10 V، در دمای بدنه 25 °C اندازه‌گیری شده‌اند.

حداکثر ولتاژ گیت-سورس ±30 V است. جریان پیوسته درین در TC = 25 °C حداکثر 4 A و در TC = 100 °C حداکثر 2.5 A اعلام شده است. جریان پالسی حداکثر 12 A، با محدودیت عرض پالس ناشی از ناحیه عملکرد ایمن، مشخص شده و نباید به‌عنوان جریان پیوسته برداشت شود. محدوده دمای پیوند کاری نیز از 55- تا 150 °C در رده محدودیت مطلق قرار دارد.


خرید و قیمت STP4N150

برای استعلام قیمت و موجودی روز STP4N150 با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی، و امکان دریافت پیش‌فاکتور فراهم است. این قطعه با ضمانت اصالت کالا عرضه می‌شود و ارسال به سراسر کشور انجام می‌گیرد.

اگر برای خرید ماسفت به تعداد مشخص یا تأمین پروژه نیاز دارید، پارت‌نامبر دقیق، تعداد موردنظر و شرایط تحویل را اعلام کنید تا قیمت و موجودی روز بررسی شود.


سؤالات متداول درباره STP4N150

STP4N150 چه نوع قطعه‌ای است؟

STP4N150 یک ماسفت قدرت N-channel از خانواده PowerMESH است که برای کاربردهای سوئیچینگ در نظر گرفته شده است.

آیا جریان 4 A مشخصه کار عادی است؟

خیر. مقدار 4 A حداکثر جریان پیوسته در TC = 25 °C و در رده محدودیت مطلق است. جریان کاری واقعی باید با توجه به شرایط حرارتی، دمای بدنه و ناحیه عملکرد ایمن مدار تعیین شود.

برای انتخاب این مدل کدام مشخصات مهم‌تر هستند؟

ولتاژ شکست درین-سورس، آستانه گیت، مقاومت روشن، شارژ گیت و زمان‌های تأخیر سوئیچینگ از مشخصات مهم برای مقایسه هستند.


جمع‌بندی و سفارش STP4N150

این ماسفت قدرت N-channel برای کاربردهای سوئیچینگ است و حداقل ولتاژ شکست درین-سورس 1500 V، مقاومت روشن تیپیک 6 Ω و شارژ کل گیت تیپیک 29 nC دارد. برای ثبت سفارش یا دریافت قیمت و موجودی، پارت‌نامبر و تعداد موردنیاز را برای توکل الکترونیک ارسال کنید.

توضیحات تکمیلی

Part Number

STP4N150

پکیج

TO-220

Channel Type

N-Channel

مشخصات فنی

VDS: 1500 V, ID: 4 A
