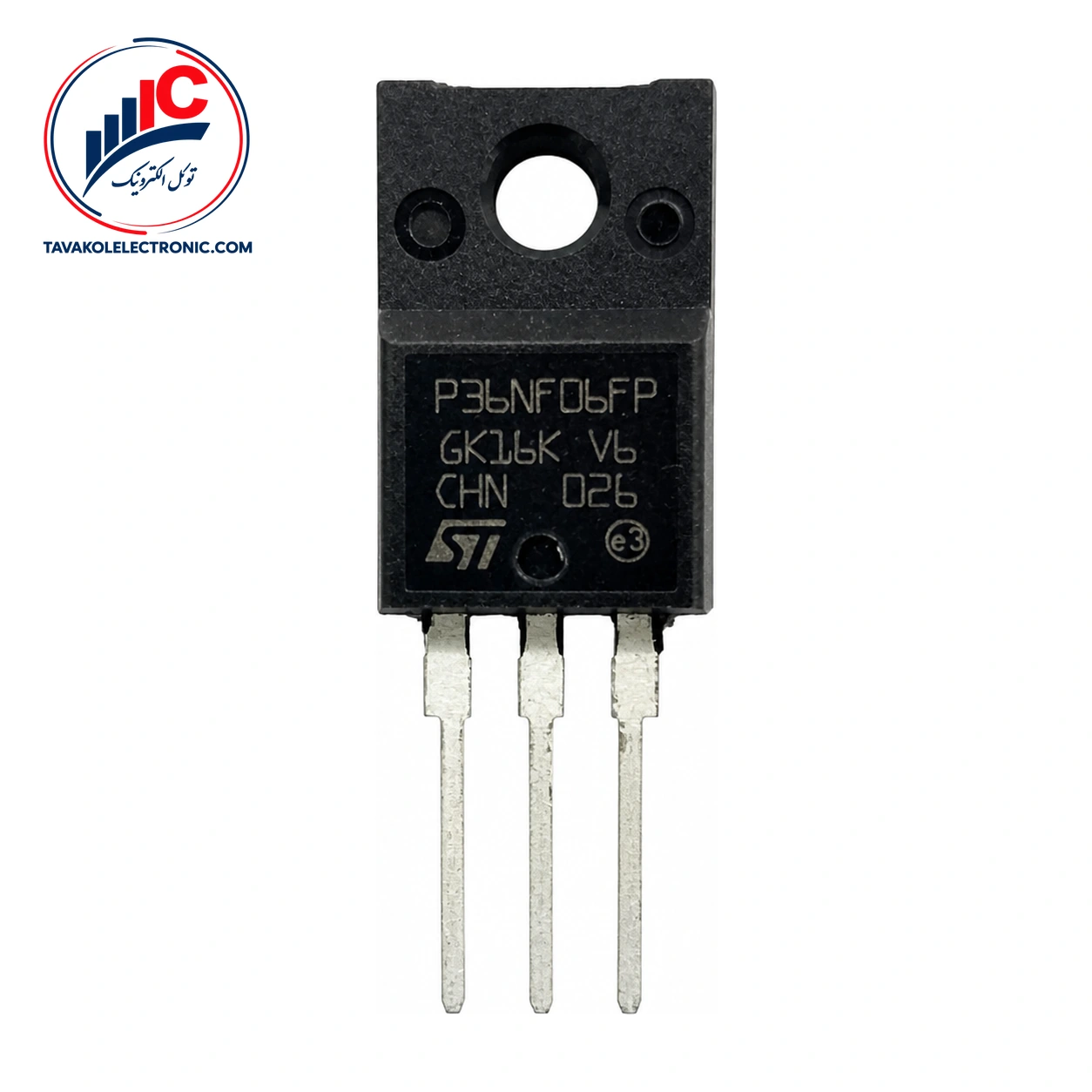

ماسفت STP36NF06FP

ویژگی‌ها
Part NumberSTP36NF06FP
پکیجTO-220-3
Channel TypeN-Channel
مشخصات فنیVDS: 60 V, ID: 18 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت STP36NF06FP

ماسفت STP36NF06FP از محصولات STMicroelectronics و یک ماسفت قدرت کانال N است که برای کاربردهای جریان بالا و سوئیچینگ با سرعت بالا در نظر گرفته شده است. این مدل با پکیج TO-220FP و بسته‌بندی تیوب عرضه می‌شود؛ بنابراین پیش از سفارش، تطبیق پکیج و پارت‌نامبر با نیاز مدار اهمیت دارد.

در انتخاب این قطعه، نوع کانال، شرایط درایو گیت، محدوده ولتاژ مدار و الزامات جریان را بررسی کنید. مشخصات زمان تأخیر سوئیچینگ، شارژ گیت و ظرفیت ورودی نیز به ارزیابی آن در مدارهای سوئیچینگ کمک می‌کند.

ویژگی‌های کلیدی STP36NF06FP

– نوع کانال: N-channel – پکیج: TO-220FP – کاربرد اعلام‌شده: جریان بالا و سوئیچینگ با سرعت بالا – مقاومت استاتیک درین-سورس در حالت روشن: 0.032 Ω تیپیک و 0.040 Ω حداکثر، در VGS = 10 V و ID = 15 A – شارژ کل گیت: 23 nC تیپیک و 31 nC حداکثر، در VDD = 30 V، ID = 36 A و VGS = 10 V

مشخصه مقدار شرایط
نوع کانال N-channel —
پکیج TO-220FP بسته‌بندی تیوب
مقاومت درین-سورس روشن 0.032 Ω تیپیک؛ 0.040 Ω حداکثر VGS = 10 V، ID = 15 A
شارژ کل گیت 23 nC تیپیک؛ 31 nC حداکثر VDD = 30 V، ID = 36 A، VGS = 10 V

مشخصات الکتریکی STP36NF06FP

ولتاژ شکست درین-سورس حداقل 60 V است. این مقدار در شرایط ID = 250 µA و VGS = 0 مشخص شده و باید همراه با همین شرایط آزمون تفسیر شود. حد گیت-سورس نیز ±20 V است؛ این مقدار یک حد مجاز است و به‌عنوان ولتاژ کاری عادی در نظر گرفته نمی‌شود.

زمان تأخیر روشن‌شدن به‌صورت تیپیک 10 ns و زمان تأخیر خاموش‌شدن 27 ns اعلام شده است. هر دو مقدار با VDD = 30 V، ID = 18 A، RG = 4.7 Ω و VGS = 10 V، با بار مقاومتی، مشخص شده‌اند. ظرفیت ورودی تیپیک نیز 690 pF در VDS = 25 V، فرکانس 1 MHz و VGS = 0 است.

ولتاژ آستانه گیت حداقل 2 V است و این مقدار در شرایط VDS = VGS و ID = 250 µA بیان شده است. برای مقایسه یا طراحی درایور گیت، شرایط ذکرشده در کنار هر پارامتر را جداگانه در نظر بگیرید.

حدود جریان و دمای کاری

جریان درین پیوسته 18 A در TC = 25 °C و 12 A در TC = 100 °C اعلام شده است. این مقادیر در بخش حدود مجاز قرار دارند؛ جریان 18 A نیز توسط پکیج محدود می‌شود. بنابراین استفاده از آن‌ها به‌عنوان جریان کاری تضمین‌شده در هر شرایطی درست نیست و شرایط حرارتی مدار باید بررسی شود. حداکثر دمای کاری پیوند 175 °C است.


قیمت و خرید STP36NF06FP

برای خرید ماسفت می‌توانید قیمت و موجودی روز این مدل را از توکل الکترونیک استعلام کنید. فروش به‌صورت تکی و تعدادی انجام می‌شود و برای خرید عمده یا تأمین شرکتی، امکان دریافت پیش‌فاکتور وجود دارد. این قطعه با ضمانت اصالت کالا عرضه می‌شود و ارسال به سراسر کشور انجام می‌گیرد.


سؤالات متداول درباره STP36NF06FP

STP36NF06FP چه نوع ماسفتی است؟

این قطعه یک ماسفت قدرت کانال N از STMicroelectronics است که برای کاربردهای جریان بالا و سوئیچینگ با سرعت بالا در نظر گرفته شده است.

پکیج این مدل چیست؟

پکیج این مدل TO-220FP است و بسته‌بندی آن به‌صورت تیوب ارائه می‌شود.

مقادیر جریان اعلام‌شده چگونه تفسیر می‌شوند؟

این اعداد حد مجاز هستند و باید با توجه به شرایط حرارتی و محدودیت پکیج بررسی شوند.


جمع‌بندی و سفارش STP36NF06FP

STP36NF06FP یک ماسفت کانال N با پکیج TO-220FP، مقاومت روشن مشخص و پارامترهای سوئیچینگ تعریف‌شده است. برای انتخاب دقیق، شرایط ولتاژ، جریان، درایو گیت و پکیج را با نیاز مدار مقایسه کنید. برای استعلام قیمت و موجودی و ثبت سفارش، با توکل الکترونیک تماس بگیرید.

توضیحات تکمیلی

Part Number

STP36NF06FP

پکیج

TO-220-3

Channel Type

N-Channel

مشخصات فنی

VDS: 60 V, ID: 18 A
