ماسفت STP75NF75

ویژگی‌ها
Part NumberSTP75NF75
پکیجTO-220
Channel TypeN-Channel
مشخصات فنیVDS: 75 V, ID: 80 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

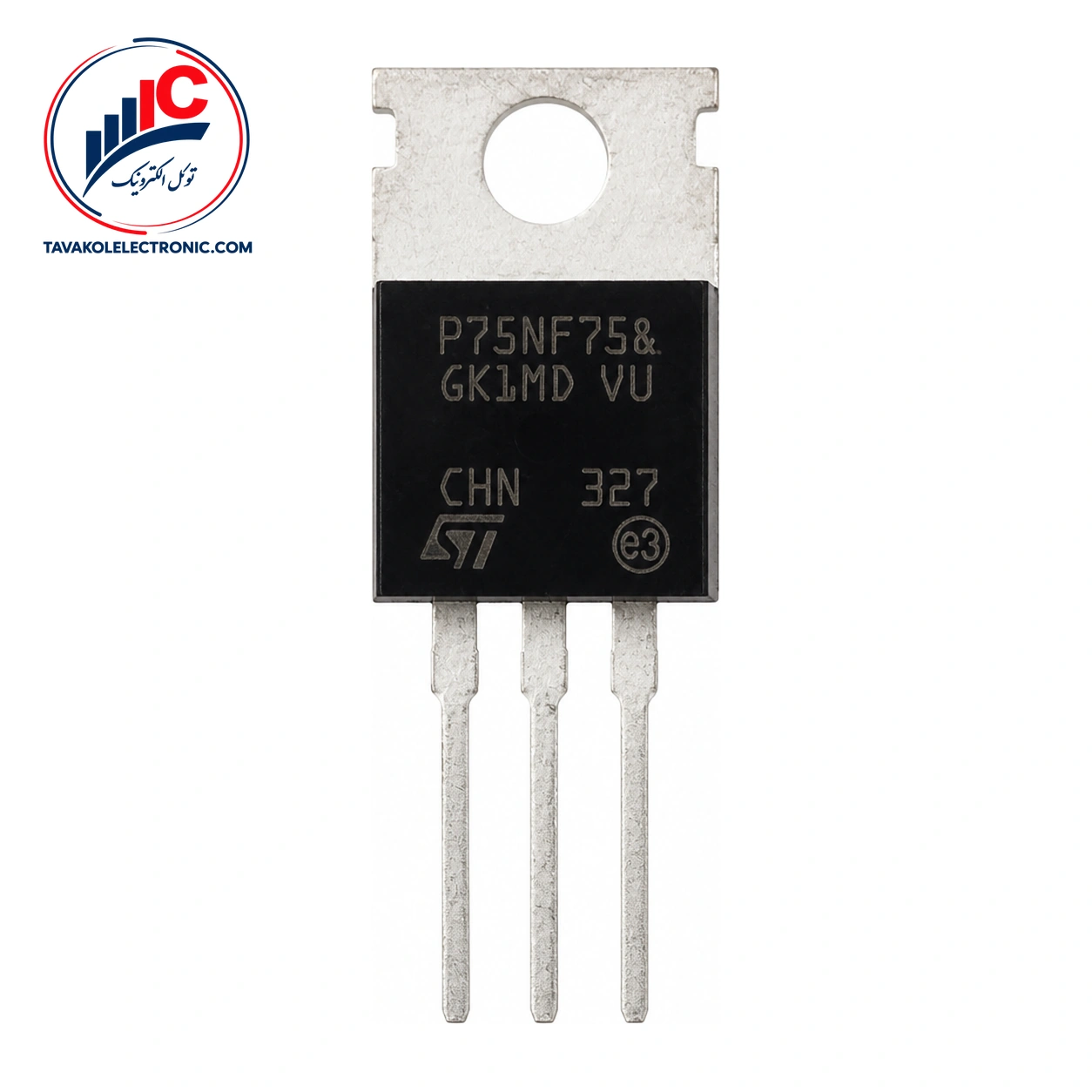

معرفی STP75NF75

STP75NF75 یک ماسفت قدرت کانال N از نوع STripFET™ II ساخت STMicroelectronics است و برای کاربردهای سوئیچینگ استفاده می‌شود. این قطعه در پکیج TO-220 عرضه می‌شود.

این ماسفت برای استفاده به‌عنوان کلید اصلی در مبدل‌های DC-DC ایزوله با راندمان بالا و فرکانس کاری بالا، به‌ویژه در کاربردهای مخابراتی و کامپیوتری، معرفی شده است. در مقایسه میان انواع ماسفت، نوع کاربرد و شرایط آزمون مشخصات اهمیت بیشتری از مقایسه صرفاً عددی دارد.

جایگاه STP75NF75 در انتخاب قطعه

برای بررسی این مدل، کانال N، پکیج TO-220 و مشخصات الکتریکی آن را با طراحی برد و مدار درایو گیت تطبیق دهید. مقاومت روشن، شارژ گیت و زمان‌های تأخیر هم می‌توانند در ارزیابی عملکرد سوئیچینگ به کار بروند، به شرطی که هر مقدار را با شرایط آزمون خودش بخوانید.


مشخصات فنی STP75NF75

حداقل ولتاژ شکست درین-سورس این قطعه 75 V است. مقاومت استاتیک درین-سورس در حالت روشن، 0.0095 Ω به‌صورت معمولی و 0.011 Ω به‌صورت حداکثری اعلام شده است؛ این مقادیر در VGS = 10 V، ID = 40 A و TCASE = 25°C مشخص شده‌اند.

ولتاژ آستانه گیت 2 V حداقل، 3 V معمولی و 4 V حداکثر است و در VDS = VGS و ID = 250 µA اندازه‌گیری شده است. شارژ کل گیت نیز 117 nC معمولی و 160 nC حداکثری است؛ شرایط این مشخصه VDD = 60 V، ID = 80 A و VGS = 10 V است.

پارامتر مقدار شرایط یا توضیح
نوع کانال N-channel STripFET™ II ماسفت قدرت
پکیج TO-220 مربوط به سفارش STP75NF75
ولتاژ شکست درین-سورس حداقل 75 V مشخصه الکتریکی
مقاومت روشن درین-سورس 0.0095 Ω typ.؛ 0.011 Ω max. VGS = 10 V، ID = 40 A، TCASE = 25°C
دمای پیوند کاری 55- تا 175°C محدوده کاری

زمان‌های سوئیچ و محدودیت‌های مطلق

زمان تأخیر روشن‌شدن معمولی 25 ns و زمان تأخیر خاموش‌شدن معمولی 66 ns است. هر دو مقدار با VDD = 37.5 V، ID = 45 A، RG = 4.7 Ω و VGS = 10 V به‌دست آمده‌اند.

مقادیر 75 V برای ولتاژ درین-سورس، 80 A در TCASE = 25°C، 70 A در TCASE = 100°C و ±20 V برای ولتاژ گیت-سورس، همگی در گروه حداکثر مطلق قرار دارند. جریان پالسی حداکثر نیز 320 A است و به عرض پالس و ناحیه عملکرد ایمن وابسته است.


خرید و استعلام قیمت STP75NF75

برای استعلام قیمت و موجودی روز این قطعه با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور فراهم است. این محصول با ضمانت اصالت کالا عرضه می‌شود و ارسال به سراسر کشور انجام می‌گیرد.

پیش از ثبت سفارش، پارت‌نامبر و پکیج TO-220 را با نمونه، فهرست قطعات یا طراحی برد خود بررسی کنید. توکل الکترونیک امکان بررسی پارت‌نامبر قبل از سفارش و حضور فیزیکی در بازار جمهوری تهران را نیز دارد.


سؤالات متداول درباره STP75NF75

STP75NF75 چه نوع ماسفتی است؟

این قطعه یک ماسفت قدرت کانال N از نوع STripFET™ II است و برای کاربردهای سوئیچینگ استفاده می‌شود.

پکیج STP75NF75 چیست؟

این قطعه در پکیج TO-220 عرضه می‌شود.

آیا این قطعه برای مبدل DC-DC مناسب است؟

این مدل برای استفاده به‌عنوان کلید اصلی در مبدل‌های DC-DC ایزوله با راندمان بالا و فرکانس کاری بالا، در کاربردهای مخابراتی و کامپیوتری معرفی شده است.


جمع‌بندی و سفارش

این ماسفت کانال N با پکیج TO-220، برای کاربردهای سوئیچینگ و برخی مبدل‌های DC-DC ایزوله معرفی شده است. پیش از انتخاب نهایی، ولتاژ شکست، مقاومت روشن، شارژ گیت، زمان‌های تأخیر و محدودیت‌های حداکثر مطلق را با نیاز مدار مقایسه کنید. برای استعلام قیمت، موجودی و ثبت سفارش با توکل الکترونیک در تماس باشید.

توضیحات تکمیلی

Part Number

STP75NF75

پکیج

TO-220

Channel Type

N-Channel

مشخصات فنی

VDS: 75 V, ID: 80 A
