STP9NK90Z یک ماسفت توان N-Channel از نوع Zener-protected SuperMESH است که برای کاربردهای سوئیچینگ طراحی شده است. این قطعه با پکیج TO-220 عرضه میشود و نوع کانال، ساختار حفاظتی و مشخصات الکتریکی آن از نکات اصلی در انتخاب برای مدارهای قدرت هستند.
هنگام مقایسه با انواع ماسفت، تطبیق دقیق پارت‌نامبر و پکیج اهمیت دارد. همچنین باید به شرایط اندازه‌گیری مشخصات و تفاوت میان مقدار معمولی، حداکثر و حد مجاز توجه کرد.
| مشخصه | مقدار |
|---|---|
| نوع کانال | N-channel |
| نوع قطعه | Zener-protected SuperMESH Power MOSFET |
| پکیج | TO-220 |
| ولتاژ شکست Drain-Source | حداقل 900 V در ID = 1 mA و VGS = 0 |
| مقاومت روشن Drain-Source | Typ. 1.1 Ω، Max. 1.3 Ω در VGS = 10 V و ID = 3.6 A |
ولتاژ شکست Drain-Source این مدل حداقل 900 V است و در شرایط ID = 1 mA و VGS = 0 اندازه‌گیری میشود. مقاومت روشن استاتیک Drain-Source نیز مقدار Typical برابر 1.1 Ω و مقدار Maximum برابر 1.3 Ω دارد. این مشخصه در VGS = 10 V، جریان ID برابر 3.6 A و دمای کیس 25 °C تعیین شده است.
ولتاژ آستانه گیت بین 3 V حداقل و 4.5 V حداکثر قرار دارد و مقدار Typical آن 3.75 V است. شرایط این اندازه‌گیری شامل VDS = VGS، جریان ID برابر 100 µA و دمای کیس 25 °C است. بنابراین ولتاژ آستانه به‌تنهایی معیار روشن‌شدن کامل ماسفت در مدار قدرت نیست.
بار کل گیت مقدار Typical برابر 72 nC دارد. زمان تأخیر روشن‌شدن نیز 22 ns به‌صورت Typical اعلام شده است؛ شرایط این مقدار شامل VDD = 450 V، ID = 4 A، RG = 4.7 Ω و VGS = 10 V است.
زنر داخلی گیت-سورس دارای ولتاژ شکست حداقل 30 V است. این مقدار در جریان IGS برابر ±1 mA و با Drain باز مشخص شده است. حداکثر ولتاژ مجاز Gate-Source برابر ±30 V است و باید در طراحی در نظر گرفته شود.
جریان Drain پیوسته 8 A در دمای کیس 25 °C و 5 A در دمای کیس 100 °C، مقادیر حداکثر مجاز هستند. توان تلفاتی کل نسخه TO-220 نیز حداکثر 160 W در TC = 25 °C است. محدوده دمای پیوند کاری مجاز از 55- تا 150 °C اعلام شده است.
برای خرید STP9NK90Z از توکل الکترونیک میتوانید قیمت و موجودی روز را استعلام کنید. این قطعه به‌صورت فروش تکی و تعدادی عرضه میشود و برای خرید عمده یا تأمین شرکتی، امکان دریافت پیش‌فاکتور وجود دارد.
توکل الکترونیک با ارائه ضمانت اصالت کالا، بررسی پارت‌نامبر قبل از سفارش و ارسال به سراسر کشور، روند تهیه قطعه را ساده‌تر می‌کند. امکان مراجعه حضوری به بازار جمهوری تهران نیز وجود دارد. پیش از ثبت سفارش، پارت‌نامبر و پکیج TO-220 را با نیاز مدار خود تطبیق دهید.
این قطعه یک ماسفت توان N-Channel از نوع Zener-protected SuperMESH است و برای کاربردهای سوئیچینگ در نظر گرفته شده است.
پارت‌نامبر دقیق STP9NK90Z در پکیج TO-220 عرضه میشود.
خیر. مقدار 8 A یک حد مجاز جریان Drain پیوسته در دمای کیس 25 °C است. جریان واقعی قابل استفاده به دما، دفع حرارت، شرایط سوئیچینگ و طراحی مدار وابسته است.
این ماسفت توان N-Channel با پکیج TO-220، حفاظت زنر گیت-سورس و کاربرد سوئیچینگ، گزینه‌ای مناسب برای بررسی در مدارهای سوئیچینگ است. ولتاژ شکست حداقل 900 V، مقاومت روشن Typical برابر 1.1 Ω، بار کل گیت 72 nC و مشخصات گیت از داده‌های مهم هنگام انتخاب هستند.
برای اطلاع از قیمت و موجودی روز، سفارش تکی یا تعدادی و دریافت پیش‌فاکتور، با توکل الکترونیک تماس بگیرید. پیش از نهایی‌کردن خرید، مشخصات قطعه و شرایط کاری مدار را با نیاز پروژه تطبیق دهید.
| Part Number | STP9NK90Z |
|---|---|
| پکیج | TO-220 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 900 V, ID: 8 A |

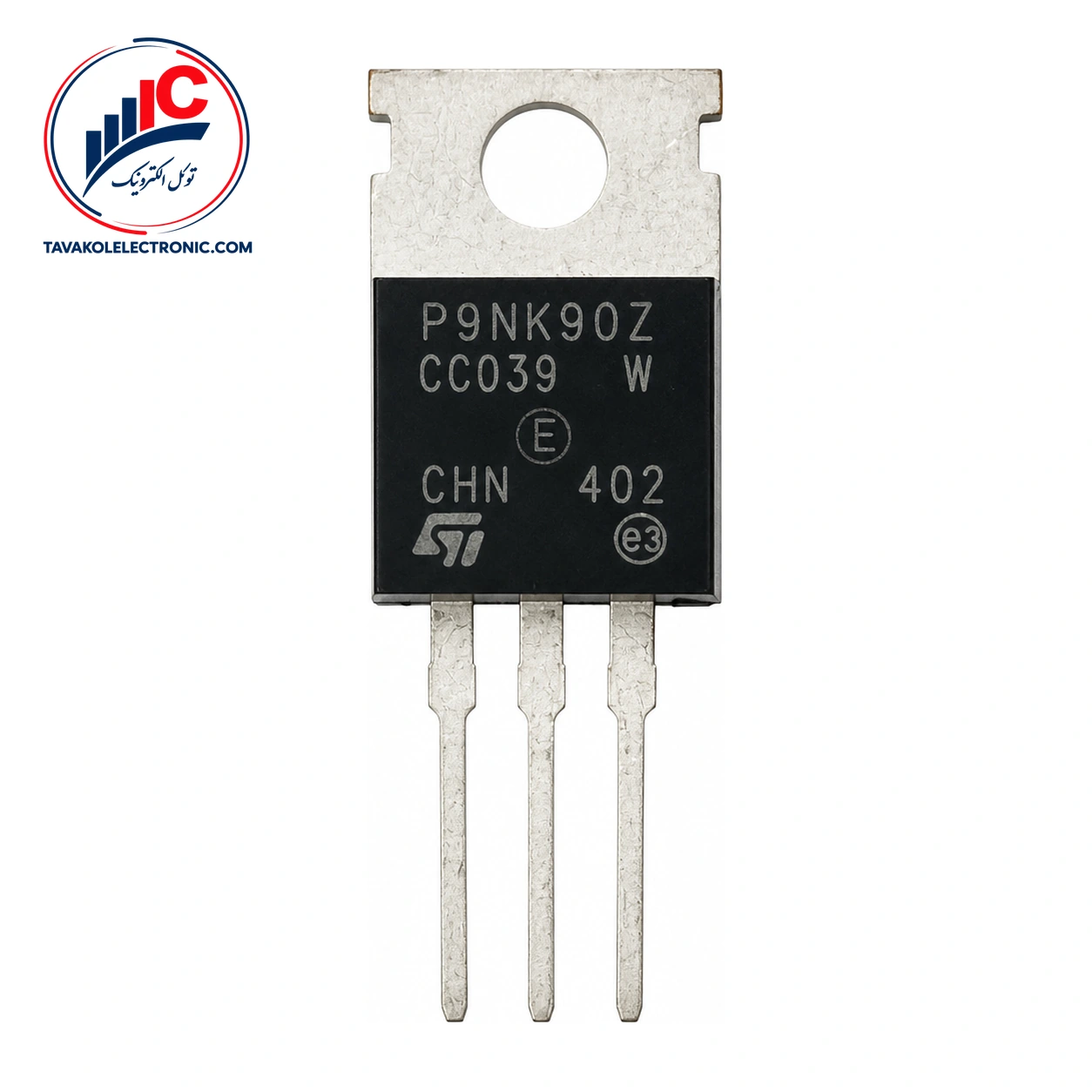

ماسفت STP9NK90Z
