آی سی TBA120S

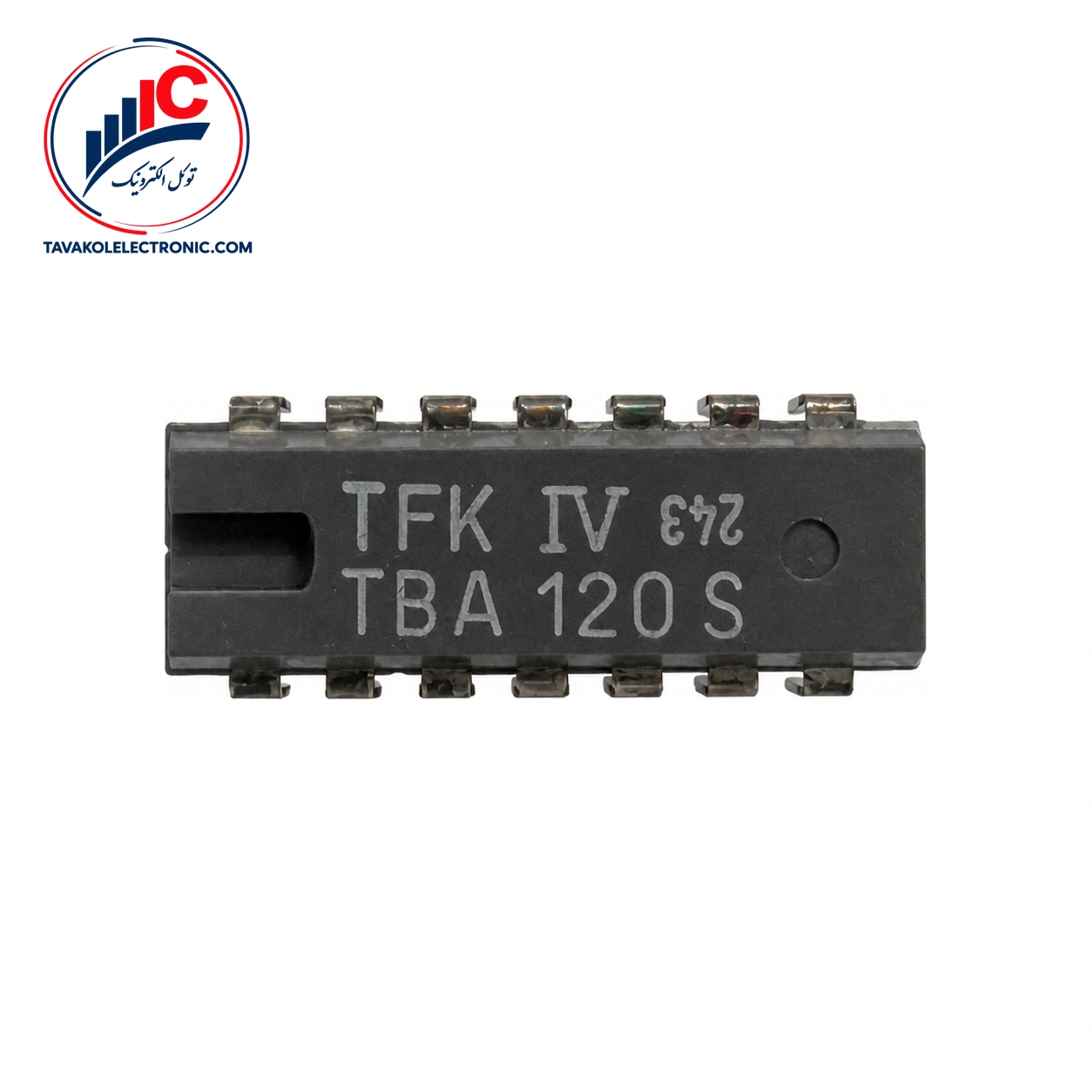

معرفی آی‌سی TBA120S

TBA120S برای مدارهایی کاربرد دارد که در مسیر دریافت FM به تقویت سیگنال IF و دمدولاسیون آن نیاز دارند. ترکیب تقویت‌کننده IF و دمدولاتور در این قطعه، آن را به گزینه‌ای مناسب برای بررسی در مدارهای صوت IF تلویزیون و بخش IF رادیوهای FM تبدیل می‌کند.

قابلیت‌های کلیدی TBA120S

– تقویت‌کننده IF متقارن هشت‌مرحله‌ای – دمدولاتور متقارن برای سیگنال‌های FM – بهره ولتاژ IF معمولی 68 dB – بازه فرکانس کاری 0 تا 12 MHz – مناسب برای واحدهای IF صوت تلویزیون و تقویت‌کننده‌های IF رادیو FM

برای مشاهده مدل‌های بیشتر و مقایسه گزینه‌های موجود، قیمت آی سی را بررسی کنید.

مشخصات فنی TBA120S

مهم‌ترین مشخصات کاری این آی‌سی در جدول زیر آمده است. مقادیر الکتریکی که به‌صورت معمولی یا حداکثری بیان شده‌اند، باید همراه با شرایط آزمون مربوط به خود خوانده شوند.

شرایط مهم اندازه‌گیری

بهره ولتاژ IF با Vcc برابر 12 V، دمای محیط 25 °C و فرکانس‌های 5.5 MHz و 10.7 MHz، مقدار معمولی 68 dB دارد. مصرف جریان کل نیز در همین ولتاژ، دما و فرکانس‌ها، با R5 = ∞، برابر 14 mA معمولی و 18 mA حداکثر است.

ولتاژ خروجی IF هنگام محدودسازی، برای هر خروجی و در شرایط یادشده، مقدار معمولی 250 mV پیک‌توپیک است. مقاومت خروجی پایه 8 نیز در همین شرایط، 2.6 kΩ معمولی و 3.3 kΩ حداکثر گزارش شده است.

فاصله سیگنال به نویز معمولی 85 dB با Vi = 10 mV و Δf = ±50 kHz مشخص شده است. اعوجاج هارمونیک در Vi = 10 mV و Δf = ±25 kHz، مقدار معمولی 1.3٪ و حداکثر 2.5٪ دارد.

پکیج و کد سفارش

این قطعه در پکیج پلاستیکی Plug-in از نوع dual-in-line عرضه می‌شود. مشخصه نصب آن 20 A 14 مطابق DIN 41866 است و پکیج دارای 14 پایه است. کد سفارش Q67000-A490 برای این قطعه ثبت شده است.

پیش از سفارش، تعداد پایه‌ها، شکل پکیج و پارت‌نامبر نمونه موجود را با نیاز مدار تطبیق دهید تا انتخاب قطعه با نمونه موردنظر هماهنگ باشد.

خرید و قیمت آی‌سی

برای استعلام قیمت و موجودی روز، با توکل الکترونیک در تماس باشید. این قطعه به‌صورت فروش تکی و تعدادی عرضه می‌شود و برای سفارش‌های عمده و تأمین شرکتی نیز امکان دریافت پیش‌فاکتور وجود دارد.

توکل الکترونیک امکان بررسی پارت‌نامبر قبل از سفارش، ضمانت اصالت کالا و ارسال به سراسر کشور را ارائه می‌کند. همچنین امکان مراجعه حضوری به بازار جمهوری تهران وجود دارد.

پرسش‌های متداول درباره TBA120S

TBA120S چه کاری انجام می‌دهد؟

این آی‌سی یک تقویت‌کننده IF با دمدولاتور FM است و برای تقویت، محدودسازی و دمدولاسیون سیگنال‌های فرکانس‌مدوله‌شده استفاده می‌شود.

کاربرد TBA120S در چه مدارهایی است؟

کاربردهای اعلام‌شده آن شامل واحدهای IF صوت در تلویزیون و تقویت‌کننده‌های IF در رادیوهای FM است.

بازه تغذیه و فرکانس کاری این قطعه چقدر است؟

بازه تغذیه کاری 6 تا 18 V و بازه فرکانس کاری 0 تا 12 MHz است. دمای کاری محیط نیز از 15− تا 70+ °C اعلام شده است.

جمع‌بندی و ثبت سفارش

این آی‌سی برای تقویت IF و دمدولاسیون FM در کاربردهای صوت تلویزیون و رادیو مناسب است. هنگام انتخاب، بازه تغذیه، فرکانس کاری، دمای محیط و پکیج 14 پایه را با مشخصات مدار خود مقایسه کنید. برای بررسی پارت‌نامبر، استعلام موجودی و ثبت سفارش با توکل الکترونیک ارتباط بگیرید.
