ماسفت BUK436-800A از محصولات INCHANGE، یک ترانزیستور N-Channel برای مدارهای سوئیچینگ است. این قطعه برای منابع تغذیه سوئیچینگ (SMPS)، کنترل موتور، تجهیزات جوشکاری و کاربردهای عمومی سوئیچینگ معرفی شده است. در انتخاب آن، ولتاژ مدار، جریان موردنیاز، مقاومت روشن و شرایط حرارتی را بررسی کنید.
ولتاژ شکست درین-سورس این ماسفت حداقل 800 V است. این مقدار با VGS=0، جریان ID برابر 0.25 mA و دمای کیس TC=25°C مشخص شده است. مقاومت درین-سورس در حالت روشن نیز حداکثر 3 Ω است که در VGS=10 V، جریان ID برابر 1.5 A و TC=25°C اندازه‌گیری شده است.
| پارامتر | مقدار | شرایط یا توضیح |
|---|---|---|
| نوع کانال | N-channel | ترانزیستور ماسفت |
| ولتاژ شکست V(BR)DSS | حداقل 800 V | VGS=0، ID=0.25 mA، TC=25°C |
| مقاومت RDS(on) | حداکثر 3 Ω | VGS=10 V، ID=1.5 A، TC=25°C |
| ولتاژ آستانه VGS(th) | 2.0 تا 4.0 V | ID=1 mA، TC=25°C |
| مقاومت حرارتی اتصال به کیس | حداکثر 1.0 °C/W | Rth j-c |
ولتاژ آستانه گیت-سورس بین 2.0 V حداقل و 4.0 V حداکثر اعلام شده است. این مشخصه در VDS=VGS، جریان ID برابر 1 mA و TC=25°C به دست آمده و به‌تنهایی به‌معنای روشن‌شدن کامل قطعه نیست. جریان نشتی گیت-سورس نیز حداکثر ±100 nA است؛ این مقدار با VGS=±30 V، VDS=0 و TC=25°C مشخص شده است.
این ترانزیستور N-Channel برای استفاده در SMPS، کنترل موتور، جوشکاری و سوئیچینگ عمومی قابل بررسی است. مقدار جریان تخلیه در حالت گیت صفر، IDSS، حداکثر 1.0 mA است و در VDS=800 V، VGS=0 و TC=25°C مشخص شده است.
برای مقایسه با انواع ماسفت، پارامترهایی مانند نوع کانال، ولتاژ شکست، RDS(on)، شرایط گیت و الزامات حرارتی را با مدار خود تطبیق دهید. اطلاعات نصب و پکیج در مشخصات موجود ارائه نشده است؛ بنابراین بررسی شکل مکانیکی قطعه و جانمایی پایه‌ها پیش از سفارش اهمیت دارد.
مقاومت حرارتی اتصال به کیس حداکثر 1.0 °C/W و مقاومت حرارتی اتصال به محیط حداکثر 45 °C/W است. این مقادیر برای ارزیابی مسیر انتقال گرما و شرایط خنک‌کاری مدار کاربرد دارند.
مقادیر 800 V برای VDSS، ±30 V برای VGS، جریان پیوسته 4 A و توان تلفاتی 125 W، حدود حداکثر مطلق هستند و نباید به‌عنوان شرایط کاری عادی یا مقدار پیشنهادی طراحی در نظر گرفته شوند. جریان 4 A و توان 125 W با شرط TC=25°C تعریف شده‌اند. حداکثر دمای اتصال نیز 150°C است و طراحی باید با توجه به شرایط واقعی حرارتی و حاشیه ایمنی انجام شود.
برای استعلام قیمت و موجودی روز BUK436-800A با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور فراهم است. این قطعه با ضمانت اصالت کالا عرضه میشود و ارسال به سراسر کشور انجام می‌گیرد.
پیش از ثبت سفارش، پارت‌نامبر را با نیاز الکتریکی و مکانیکی مدار خود تطبیق دهید؛ به‌خصوص نوع کانال، ولتاژ، جریان، مقاومت روشن و شرایط حرارتی را بررسی کنید. توکل الکترونیک امکان بررسی پارت‌نامبر قبل از سفارش و حضور فیزیکی در بازار جمهوری تهران را دارد.
این قطعه یک ماسفت N-Channel است و برای SMPS، کنترل موتور، جوشکاری و سوئیچینگ عمومی معرفی شده است.
مقدار RDS(on) حداکثر 3 Ω است و این مشخصه در VGS=10 V، ID=1.5 A و TC=25°C تعیین شده است.
خیر. جریان 4 A یک حد حداکثر مطلق با شرط TC=25°C است و مقدار مناسب کار باید با توجه به مدار، دفع حرارت و حاشیه ایمنی تعیین شود.
اگر به یک ماسفت N-Channel برای طراحی‌های SMPS، کنترل موتور، جوشکاری یا سوئیچینگ عمومی نیاز دارید، این قطعه با ولتاژ شکست حداقل 800 V و مقاومت روشن حداکثر 3 Ω قابل ارزیابی است. پیش از خرید، شرایط آزمون پارامترها و حدود مجاز را با نیاز مدار تطبیق دهید و برای قیمت و موجودی روز با توکل الکترونیک در ارتباط باشید.
| Part Number | BUK436-800A |
|---|---|
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 800 V, ID: 4 A |

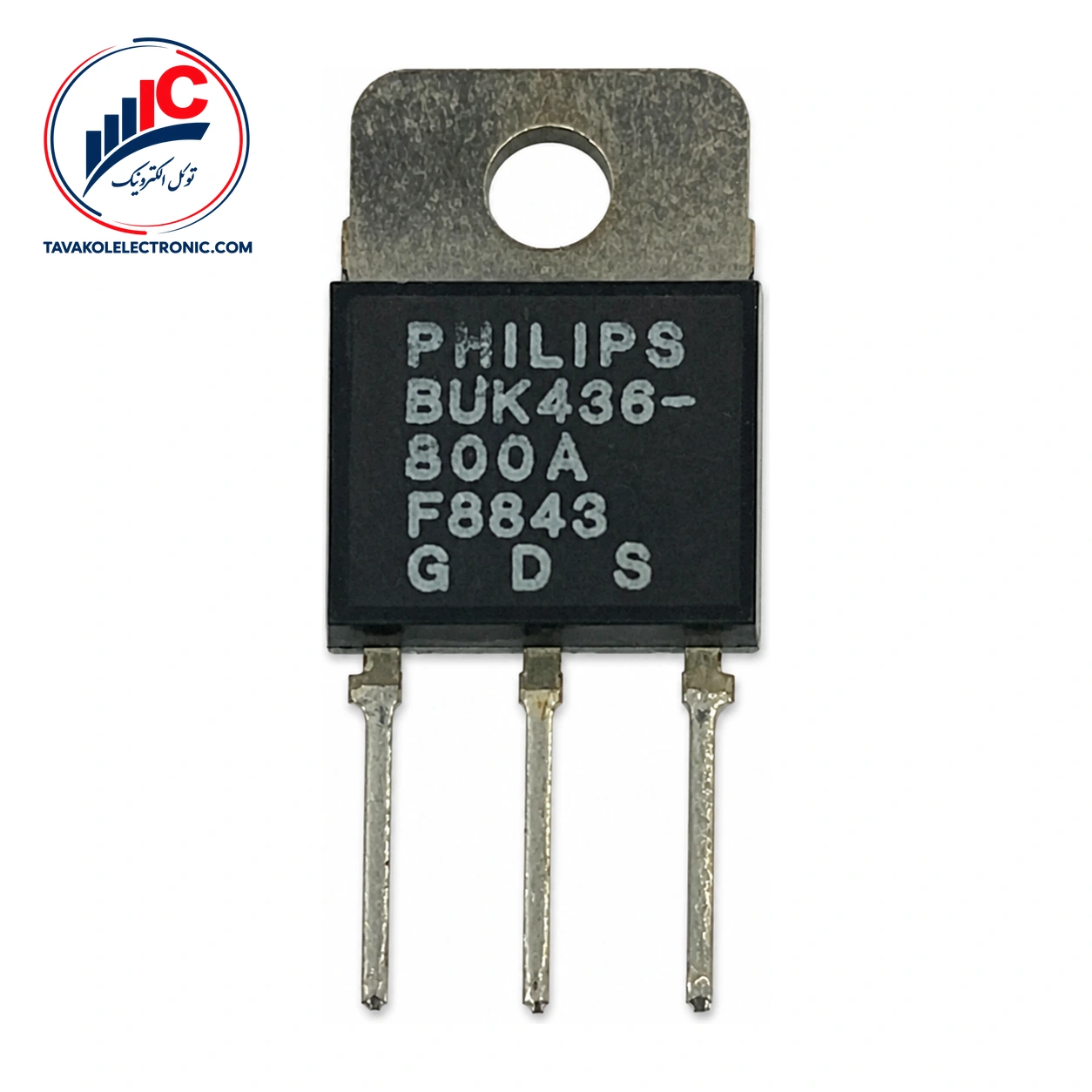

ماسفت BUK436-800A
