ماسفت IRF240

ویژگی‌ها
Part NumberIRF240
پکیجTO-204AE
Channel TypeN-Channel
مشخصات فنیVDS: 200 V, ID: 18 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

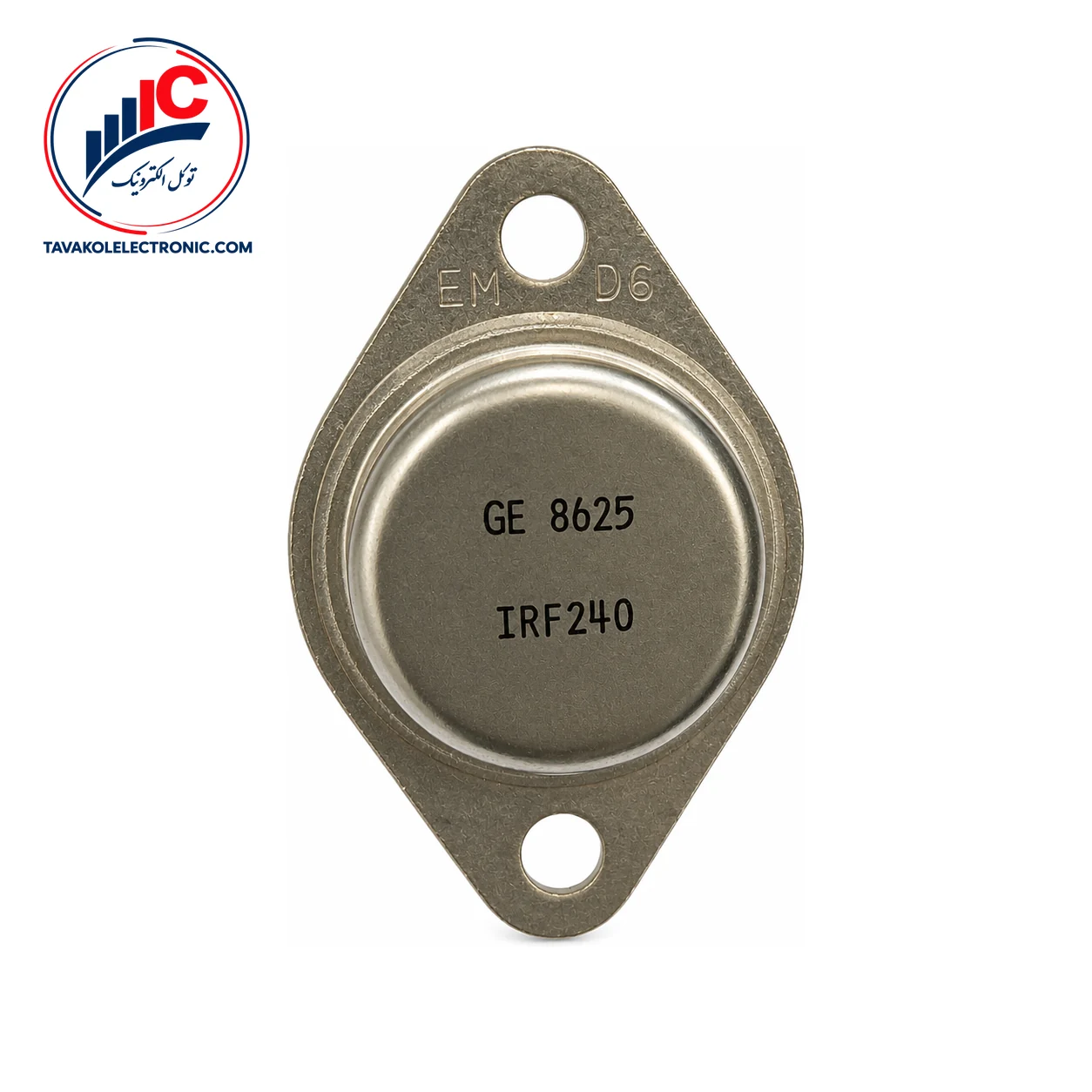

معرفی ماسفت IRF240

ماسفت IRF240 یک ماسفت قدرت کانال N از نوع Enhancement است. این قطعه برای مدارهایی مناسب است که به یک ماسفت N-channel با ولتاژ درین-سورس 200V و قابلیت عبور جریان مشخص نیاز دارند.

Case Style این قطعه TO-204AE است؛ بنابراین پیش از جایگزینی، ابعاد، روش نصب و هماهنگی مکانیکی آن را با برد یا قطعه قبلی بررسی کنید.


مشخصات فنی IRF240

مهم‌ترین مشخصات این ماسفت شامل ولتاژ نامی درین-سورس 200V، جریان درین پیوسته 18A در دمای کیس 25°C و 11A در دمای کیس 100°C است. مقاومت روشن‌شدن استاتیک آن حداکثر 0.18Ω بوده و در شرایط VGS = 10V و ID = 10A تعریف شده است.

مشخصه مقدار
نوع کانال N-channel، Enhancement mode
ولتاژ درین-سورس (VDS) 200V
جریان درین (ID) 18A در TC = 25°C؛ 11A در TC = 100°C
مقاومت روشن‌شدن (RDS(on)) حداکثر 0.18Ω در VGS = 10V و ID = 10A
Case Style TO-204AE

ولتاژ آستانه گیت-سورس بین 2.0V حداقل و 4.0V حداکثر مشخص شده است؛ این مقدار در شرایط ID = 250µA و VDS = VGS اندازه‌گیری می‌شود. بار کل گیت حداکثر 60nC است و حداقل ترارسانایی پیشرو نیز 6.0S در شرایط VDS = 10V و ID = 10A اعلام شده است.

انتخاب IRF240 برای مدار قدرت

این قطعه برای کاربردهایی مانند منابع تغذیه سوئیچینگ، UPS، کنترل موتورهای AC و DC، درایور رله و سلونوئید و مدارهای پالس با انرژی بالا معرفی شده است. انتخاب نهایی باید با توجه به جریان بار، شرایط حرارتی و نیاز مدار انجام شود.

حداکثر ±20V برای گیت-سورس یک حد مطلق است و نباید به‌عنوان ولتاژ کاری عادی استفاده شود. همچنین محدوده −55°C تا +150°C برای دمای پیوند، حد مجاز اعلام‌شده است. جریان پالسی 72A و توان تلفاتی 125W در TC = 25°C نیز در گروه حدود مجاز قرار دارند.

برای بررسی محصولات این گروه، عبارت مشاهده ماسفت را دنبال کنید.


خرید، قیمت و موجودی ماسفت IRF240

این قطعه به سراسر کشور ارسال می‌شود و امکان مراجعه حضوری به بازار جمهوری تهران وجود دارد. هنگام درخواست، تعداد موردنیاز و پارت‌نامبر را اعلام کنید تا بررسی کالا و صدور پیش‌فاکتور با اطلاعات کامل‌تری انجام شود.


سؤالات متداول درباره ماسفت

IRF240 چه نوع ماسفتی است؟

IRF240 یک ماسفت قدرت کانال N از نوع Enhancement mode است و برای کاربردهای سوئیچینگ توان، UPS، کنترل موتور و درایو رله یا سلونوئید معرفی شده است.

Case Style این قطعه چیست؟

Case Style ماسفت موردنظر TO-204AE است. پیش از جایگزینی، سازگاری روش نصب و ابعاد مکانیکی را با برد یا قطعه قبلی بررسی کنید.

جریان درین پیوسته چگونه مشخص می‌شود؟

جریان درین پیوسته در دمای کیس 25°C برابر 18A و در دمای کیس 100°C برابر 11A است.


جمع‌بندی و سفارش IRF240

اگر مشخصات کانال N، ولتاژ VDS برابر 200V، جریان درین موردنیاز و Case Style برابر TO-204AE با مدار شما مطابقت دارد، برای دریافت قیمت، موجودی و پیش‌فاکتور با توکل الکترونیک تماس بگیرید. پارت‌نامبر و تعداد موردنیاز را پیش از سفارش اعلام کنید تا تطبیق کالا دقیق‌تر انجام شود.

توضیحات تکمیلی

Part Number

IRF240

پکیج

TO-204AE

Channel Type

N-Channel

مشخصات فنی

VDS: 200 V, ID: 18 A

نقد و بررسی‌ها

درمورد این محصول دیدگاه درج کنید.

هنوز بررسی‌ای ثبت نشده است.
