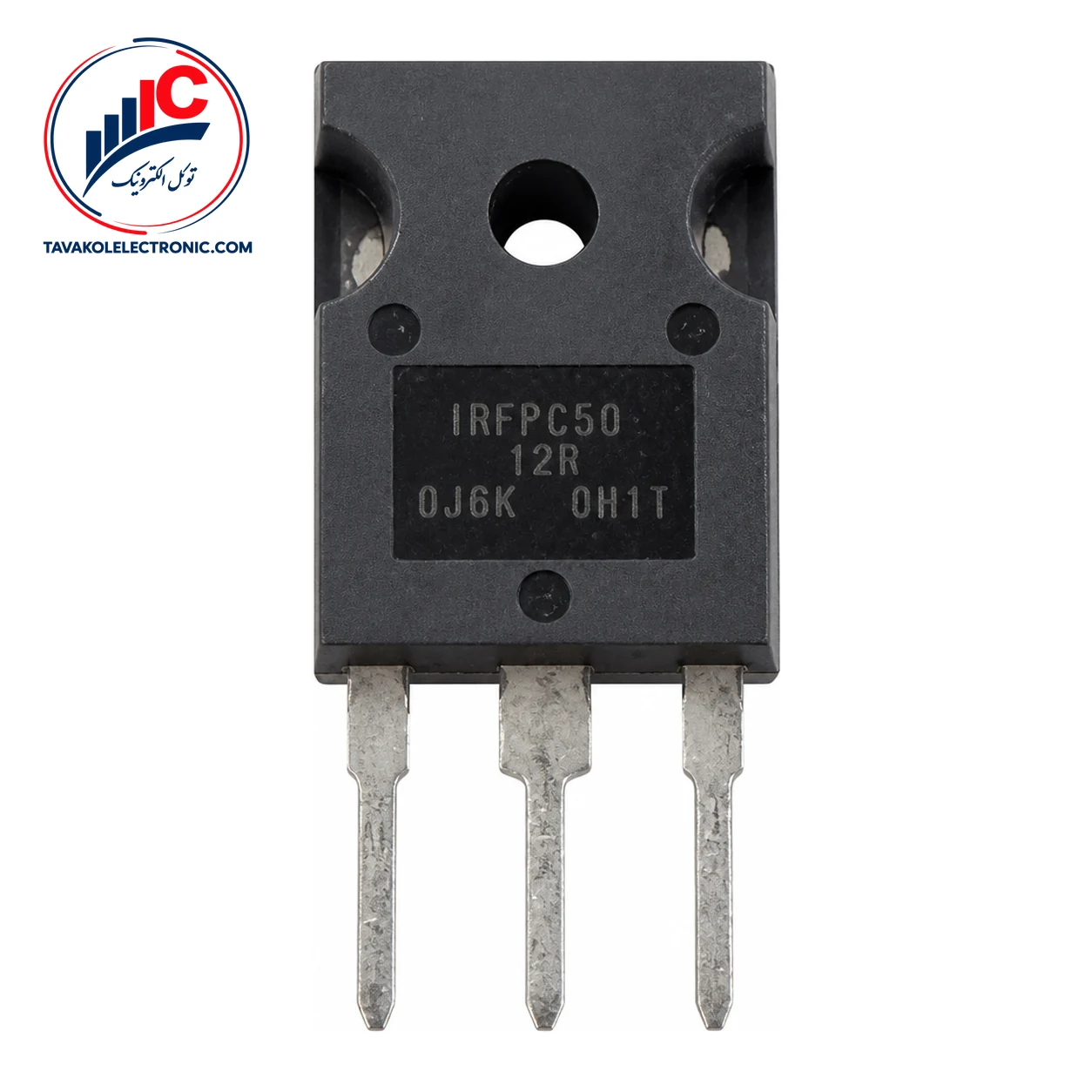

IRFPC50 یک ماسفت قدرت HEXFET از محصولات Vishay / Siliconix است که برای سوئیچینگ سریع، مقاومت روشن پایین و طراحی مقاوم به‌کار می‌رود. این قطعه در پکیج TO-247AC عرضه میشود؛ پکیجی که برای کاربردهای تجاری و صنعتی با توان بالاتر، در شرایطی که استفاده از TO-220 مناسب نیست، ترجیح داده میشود.
در انتخاب این قطعه، تطبیق پارت‌نامبر، پکیج و مشخصات الکتریکی با نیاز مدار اهمیت دارد. ولتاژ شکست Drain-Source حداقل 600 V است و مقاومت روشن استاتیک Drain-Source حداکثر 0.60 Ω اعلام شده است. این مقدار در شرایط VGS = 10 V و ID = 6.0 A اندازه‌گیری شده است.
| پارامتر | مقدار | شرایط آزمون |
|---|---|---|
| پکیج | TO-247AC | — |
| ولتاژ شکست Drain-Source | حداقل 600 V | VGS = 0 V، ID = 250 µA |
| مقاومت روشن Drain-Source | حداکثر 0.60 Ω | VGS = 10 V، ID = 6.0 A |
| ولتاژ آستانه گیت | 2.0 تا 4.0 V | VDS = VGS، ID = 250 µA |
| ترارسانایی مستقیم | حداقل 5.7 S | VDS = 100 V، ID = 6.0 A |
ولتاژ آستانه گیت این ماسفت بین 2.0 تا 4.0 V است و به‌تنهایی به معنی روشن‌شدن کامل قطعه در مدار نیست. ترارسانایی مستقیم نیز حداقل 5.7 S و در شرایط VDS = 100 V و ID = 6.0 A مشخص شده است.
زمان تأخیر روشن‌شدن تیپیک 18 ns، زمان خیز تیپیک 37 ns، زمان تأخیر خاموش‌شدن تیپیک 88 ns و زمان افت تیپیک 36 ns است. این مقادیر با VDD = 300 V، ID = 11 A، RG = 6.2 Ω و RD = 30 Ω به‌دست آمده‌اند. شارژ کل گیت حداکثر 140 nC و در جریان ID = 11 A مشخص شده است؛ بنابراین انتخاب مدار راه‌انداز گیت باید با شرایط واقعی طراحی هماهنگ باشد.
پکیج TO-247AC برای کاربردهای تجاری و صنعتی با توان بالاتر مناسب در نظر گرفته شده است. مقاومت حرارتی اتصال به بدنه حداکثر 0.65 °C/W است و در ارزیابی مدیریت گرما، باید در کنار طراحی مسیر حرارتی و شرایط نصب بررسی شود.
جریان Drain پیوسته 11 A فقط به‌عنوان حد مجاز مطلق در دمای بدنه 25°C و با VGS = 10 V مطرح است، نه جریان کاری عادی در هر شرایط. محدوده دمای اتصال ثبت‌شده از 55- تا 150+ °C و ولتاژ Gate-Source حداکثر ±20 V است.
برای خرید این ماسفت میتوانید قیمت و موجودی روز را از توکل الکترونیک استعلام کنید. فروش به‌صورت تکی و تعدادی انجام میشود و برای خرید عمده یا تأمین شرکتی، امکان دریافت پیش‌فاکتور وجود دارد. این قطعه با ضمانت اصالت کالا ارائه میشود و ارسال به سراسر کشور امکان‌پذیر است.
پیش از سفارش، پارت‌نامبر، پکیج TO-247AC و مشخصات موردنیاز مدار را بررسی کنید. عبارت «خرید ماسفت» را همراه با پارت‌نامبر IRFPC50 اعلام کنید تا بررسی سفارش دقیق‌تر انجام شود. توکل الکترونیک امکان پاسخ‌گویی برای استعلام قیمت و موجودی را دارد و در بازار جمهوری تهران نیز حضور فیزیکی دارد.
اگر ولتاژ شکست، مقاومت روشن، مشخصات سوئیچینگ و پکیج با نیاز طراحی شما همخوانی دارد، برای ثبت سفارش یا دریافت اطلاعات موجودی با توکل الکترونیک تماس بگیرید. هنگام سفارش، تطبیق دقیق پارت‌نامبر IRFPC50 با نمونه موردنظر و مدار خود را انجام دهید.
پکیج این ماسفت TO-247AC است. این نوع پکیج برای کاربردهای تجاری و صنعتی با سطوح توان بالاتر، در شرایطی که استفاده از TO-220 مناسب نیست، ترجیح داده میشود.
ولتاژ شکست Drain-Source حداقل 600 V است و این مقدار با VGS = 0 V و ID = 250 µA مشخص شده است.
خیر. مقدار 11 A یک حد مجاز مطلق برای جریان Drain پیوسته در دمای بدنه 25°C و با VGS = 10 V است. برای تعیین جریان کاری، شرایط واقعی مدار و مدیریت حرارتی باید جداگانه بررسی شود.
| Part Number | IRFPC50 |
|---|---|
| پکیج | TO-247-3 |
| مشخصات فنی | VDS: 600 V, ID: 11 A |
ماسفت IRFPC50
