BSP225 یک ترانزیستور D-MOS عمودی از نوع کانال P و با حالت عملکرد enhancement-mode است. این قطعه برای درایور رله، درایورهای سرعت‌بالا و درایور ترانسفورماتور خطی در نظر گرفته شده است؛ بنابراین نوع کانال و شرایط مدار، از نکات اصلی در انتخاب آن به شمار می‌آیند.

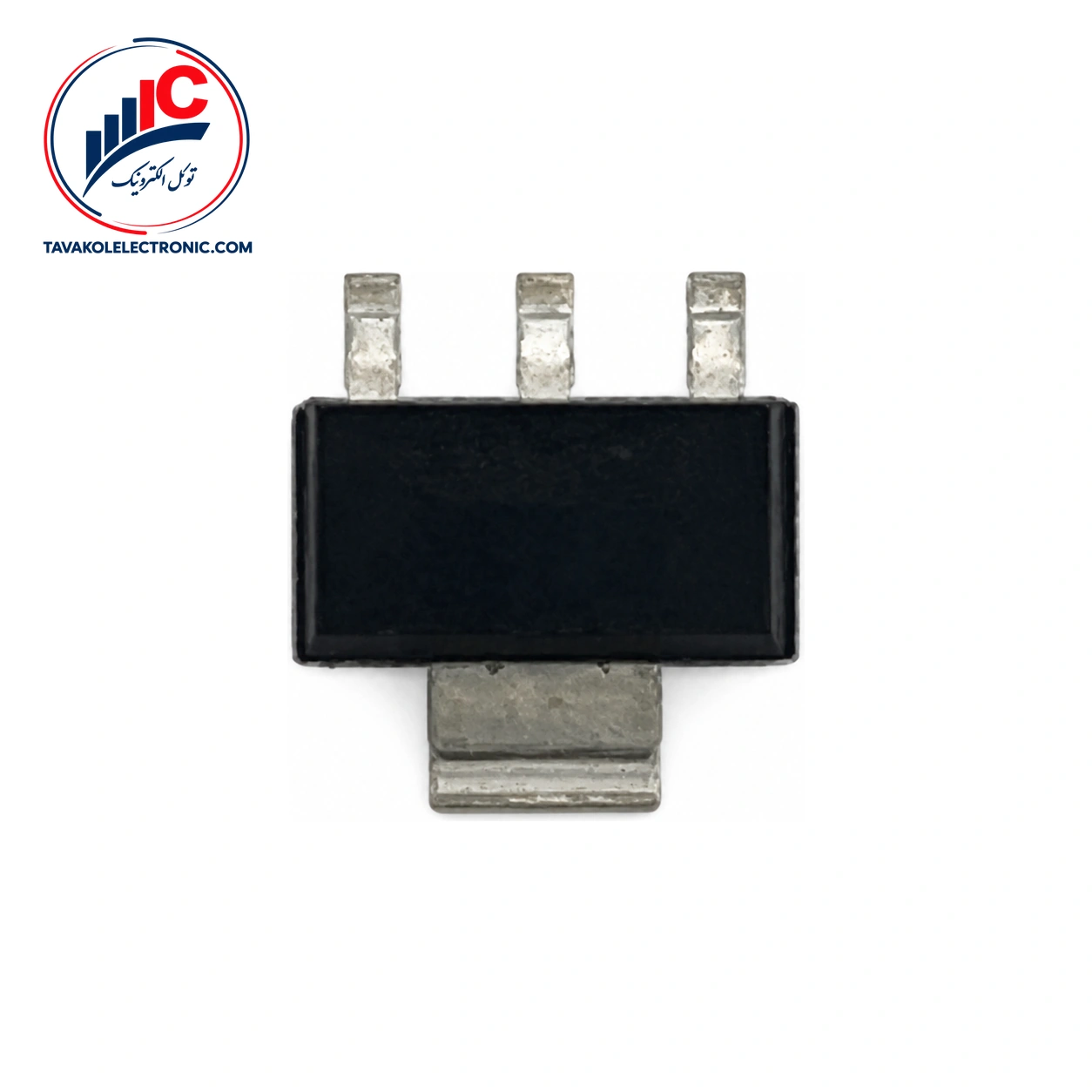

این قطعه در پکیج Miniature SOT223 عرضه میشود. پیش از نصب یا جایگزینی، تطبیق دقیق پارت‌نامبر و آرایش پایه‌ها با برد موردنظر اهمیت دارد؛ به‌ویژه در مدارهایی که اتصال صحیح گیت، درین و سورس مستقیماً بر عملکرد سوئیچینگ اثر می‌گذارد.
برای مشاهده مدل‌های بیشتر و مقایسه گزینه‌های موجود، خرید ماسفت را بررسی کنید.
مهم‌ترین مشخصات این ماسفت در جدول زیر آمده است.
| پارامتر | مقدار | شرایط آزمون یا توضیح |
|---|---|---|
| نوع ترانزیستور | کانال P، enhancement-mode، D-MOS عمودی | — |
| پکیج | Miniature SOT223 | — |
| مقاومت روشن درین-سورس | 10 Ω معمولی، 15 Ω حداکثر | −ID = 200 mA، −VGS = 10 V، Tj = 25 °C |
| ولتاژ آستانه گیت-سورس | 0.8 V حداقل، 2.8 V حداکثر | −ID = 1 mA، VGS = VDS، Tj = 25 °C |
| ولتاژ شکست درین-سورس | 250 V حداقل | −ID = 10 µA، VGS = 0، Tj = 25 °C |
| زمان روشن‌شدن | 5 ns معمولی، 10 ns حداکثر | −ID = 250 mA، −VDD = 50 V، −VGS = 0 تا 10 V |
در نمای بالا، پایه 1 گیت، پایه‌های 2 و 4 درین و پایه 3 سورس هستند. این ترتیب پایه را پیش از لحیم‌کاری با نقشه PCB و جهت نصب قطعه مقایسه کنید تا از اتصال نادرست جلوگیری شود.
مقاومت روشن درین-سورس در شرایط مشخص‌شده 10 اهم به‌صورت معمولی و 15 اهم به‌صورت حداکثر است. ولتاژ شکست درین-سورس نیز حداقل 250 ولت اعلام شده است.
برای این قطعه، زمان خاموش‌شدن در شرایط آزمون 20 ns معمولی و 30 ns حداکثر است. زمان روشن‌شدن نیز 5 ns معمولی و 10 ns حداکثر اعلام شده است.
ظرفیت ورودی 65 pF معمولی و 90 pF حداکثر است. ظرفیت خروجی 20 pF معمولی و 30 pF حداکثر، و ظرفیت فیدبک 6 pF معمولی و 15 pF حداکثر اعلام شده‌اند. شرایط اندازه‌گیری این ظرفیت‌ها شامل −VDS = 25 V، −VGS = 0، فرکانس 1 MHz و Tj = 25 °C است.
مقادیر محدودکننده شامل حداکثر ولتاژ درین-سورس 250 V، حداکثر جریان DC درین 225 mA و حداکثر جریان پیک درین 600 mA هستند.
برای استعلام قیمت و موجودی روز BSP225 از توکل الکترونیک، پارت‌نامبر و تعداد موردنیاز خود را اعلام کنید. فروش تکی و تعدادی انجام میشود و برای خرید عمده یا تأمین شرکتی، امکان دریافت پیش‌فاکتور نیز وجود دارد. ضمانت اصالت کالا و بررسی پارت‌نامبر قبل از سفارش، به انتخاب دقیق‌تر کمک می‌کند.
ارسال به سراسر کشور انجام میشود و امکان حضور فیزیکی در بازار جمهوری تهران نیز وجود دارد. هنگام ثبت درخواست، نوع خرید و مقدار موردنیاز را مشخص کنید تا موجودی و قیمت روز بررسی شود.
این قطعه یک ترانزیستور D-MOS عمودی از نوع کانال P و enhancement-mode است و برای درایور رله، درایورهای سرعت‌بالا و درایور ترانسفورماتور خطی در نظر گرفته شده است.
پکیج آن Miniature SOT223 است.
250 V در داده‌های موجود هم به‌عنوان حداقل ولتاژ شکست درین-سورس و هم به‌عنوان حداکثر مقدار محدودکننده ولتاژ درین-سورس مطرح شده است. برای طراحی نهایی باید شرایط واقعی مدار و حاشیه اطمینان موردنیاز بررسی شود.
BSP225 یک ماسفت کانال P در پکیج Miniature SOT223 است که برای کاربردهای درایور رله، سرعت‌بالا و ترانسفورماتور خطی قابل بررسی است. مشخصاتی مانند ولتاژ شکست حداقل 250 V، مقاومت روشن 10 Ω معمولی و زمان روشن‌شدن 5 ns معمولی، در کنار داده‌های ظرفیت خازنی، به ارزیابی آن در طراحی کمک می‌کنند.
برای ثبت سفارش، پارت‌نامبر، تعداد و نوع خرید را با توکل الکترونیک در میان بگذارید تا قیمت و موجودی روز اعلام شود.
| Part Number | BSP225 |
|---|---|
| پکیج | SOT |
| Channel Type | P-Channel |
| مشخصات فنی | VDS: 250 V |
