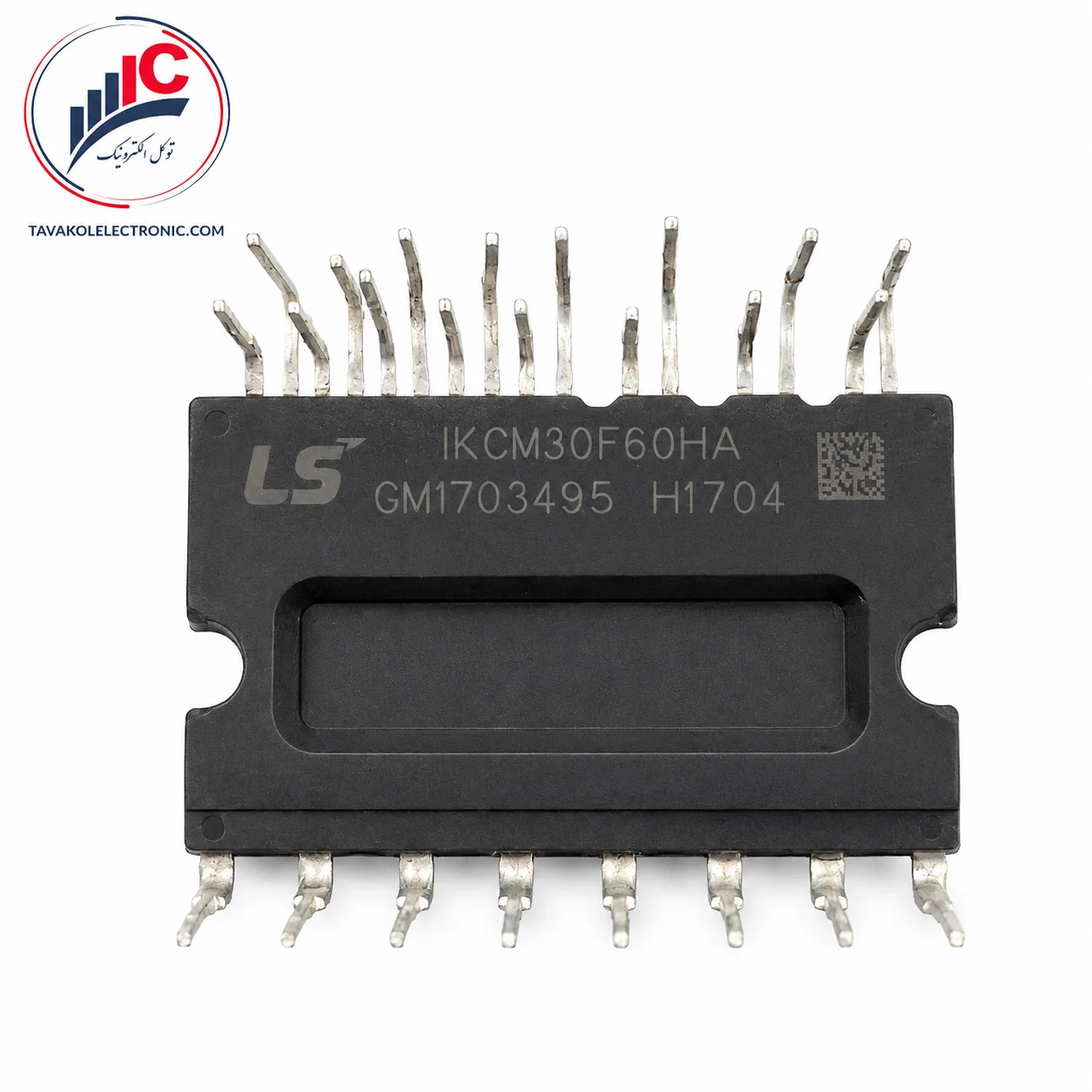

ماژول IPM مدل IKCM30F60HA

توضیحات

خرید و قیمت IKCM30F60HA برند LS

IKCM30F60HA یک ماژول IPM سه‌فاز با برند موجودی LS / LS Electric است که برای کنترل موتورهای سه‌فاز در بردهای اینورتر، تجهیزات دور متغیر و سیستم‌های کنترل موتور استفاده می‌شود. این محصول طبقه قدرت IGBT، گیت‌درایور سه‌فاز، دیودهای آنتی‌پارالل و بخشی از مدارهای حفاظتی موردنیاز را در یک پکیج یکپارچه ارائه می‌کند.

ولتاژ بلوکه‌سازی این ماژول ۶۰۰ ولت و جریان خروجی آن در دمای کیس ۲۵ درجه ۳۰ آمپر است. در دمای کیس ۸۰ درجه، جریان اعلام‌شده به ۲۰ آمپر کاهش پیدا می‌کند. مقدار ۶۰ آمپر فقط جریان پیک با مدت کمتر از یک میلی‌ثانیه است و نباید به‌عنوان جریان دائم محصول در نظر گرفته شود.

برای خرید IKCM30F60HA باید پارت‌نامبر کامل، برند حک‌شده، فرم بدنه و ترتیب پایه‌ها با قطعه قبلی مطابقت داشته باشند. مدل‌های ۲۰ یا ۳۰ آمپر مشابه ممکن است از نظر پین‌آوت، مدار حفاظتی، زمان‌های سوئیچینگ یا نیازهای کنترلی متفاوت باشند.

برای دریافت قیمت IKCM30F60HA، استعلام موجودی، سفارش تکی، خرید عمده یا دریافت پیش‌فاکتور، تصویر واضح قطعه قبلی، شماره PCB و تعداد موردنیاز را برای توکل الکترونیک ارسال کنید. امکان فروش تعدادی، تأمین شرکتی و ارسال به سراسر کشور قابل بررسی است.

مشخصات مهم برای خریدار

جدول صفحه ۷ دیتاشیت مقادیر ۶۰۰ ولت، ۳۰ آمپر در TC=25°C، جریان ۲۰ آمپر در TC=80°C و جریان پیک ۶۰ آمپر را تأیید می‌کند. دیاگرام صفحه ۴ نیز ساختار شش IGBT و پایه‌های مستقل NU، NV و NW را نشان می‌دهد.

ویژگی‌های مهم IKCM30F60HA

ساختار یکپارچه IKCM30F60HA باعث می‌شود شش IGBT قدرت و گیت‌درایورهای سه‌فاز در یک پکیج قرار بگیرند. این طراحی تعداد قطعات جداگانه طبقه قدرت را کاهش داده و برای تعمیر بردی که همین پارت‌نامبر روی آن نصب بوده، انتخاب مشخص‌تری ایجاد می‌کند.

مدار Bootstrap داخل ماژول قرار دارد و مقاومت‌ها و دیودهای مرتبط با آن یکپارچه شده‌اند؛ بااین‌حال خازن‌های Bootstrap همچنان باید روی برد نصب شوند. سلامت این خازن‌ها، تغذیه VDD و مسیرهای VB و VS باید پیش از نصب قطعه جدید بررسی شود.

پایه‌های امیتر Low-Side سه فاز با نام‌های NU، NV و NW جداگانه در دسترس هستند. این ساختار امکان اندازه‌گیری جریان هر فاز با شنت مستقل را فراهم می‌کند.

در صورت تشخیص اضافه‌جریان از طریق پایه ITRIP، هر شش خروجی گیت‌درایور خاموش می‌شوند. پایه VFO نیز وضعیت خطای اضافه‌جریان یا افت ولتاژ تغذیه را به کنترلر اعلام می‌کند.

نکته مهم اینکه در دیتاشیت این نسخه، پایه VFO فقط به‌عنوان Fault Output معرفی شده و NTC داخلی یا پایش مستقیم دما برای آن ذکر نشده است.

کاربردهای IKCM30F60HA

این مدل برای کنترل موتورهای AC سه‌فاز و موتورهای آهنربای دائم در درایوهای دور متغیر طراحی شده است. کاربردهای اعلام‌شده و منطقی آن عبارت‌اند از:

• برد اینورتر ماشین ظرف‌شویی
• برد کنترل یخچال و کمپرسور
• ماشین لباس‌شویی اینورتر
• سیستم‌های تهویه و کولر
• کنترل فن و پمپ
• درایو موتورهای سه‌فاز
• تجهیزات کنترل حرکت
• تعمیر بردی که همین پارت‌نامبر روی آن نصب شده است

هنگام سفارش IKCM30F60HA باید شماره برد، توان موتور، ولتاژ باس، پین‌آوت و مدار شنت بررسی شوند. ذکر نام یک دستگاه در دیتاشیت به‌معنای سازگاری با تمام مدل‌های آن دستگاه نیست.

برای مشاهده مدل‌های دیگر می‌توانید به قیمت ماژول IPM فیرچایلد مراجعه کنید.

نکات مهم قبل از خرید

پیش از ثبت سفارش این موارد را کنترل کنید:

• نوشته روی بدنه دقیقاً IKCM30F60HA باشد.
• حرف دوم پارت‌نامبر K و پسوند آن دقیقاً F60HA باشد.
• مشتری از برند موجودی LS مطلع شود.
• تعداد و ترتیب ۲۴ پایه با برد مطابقت داشته باشد.
• پایه‌های NU، NV و NW با مدار شنت هماهنگ باشند.
• پایه ۲۴ طبق دیتاشیت NC است.
• مسیر ITRIP و خروجی VFO آزمایش شوند.
• تغذیه VDD و خازن‌های Bootstrap بررسی شوند.
• حداقل Deadtime حدود ۲ میکروثانیه رعایت شود.
• موتور و خروجی‌های U، V و W اتصال کوتاه نداشته باشند.
• هیت‌سینک، خمیر حرارتی و فشار نصب مناسب باشند.

هنگام استعلام موجودی IKCM30F60HA، تصویر قطعه، شماره PCB، مدل دستگاه و تعداد موردنیاز را ارسال کنید. تعویض ماژول بدون رفع علت خرابی قبلی ممکن است موجب سوختن دوباره محصول شود.

تفاوت برند موجودی با برند دیتاشیت

پارت‌نامبر IKCM30F60HA در دیتاشیت مرجع با نام Infineon منتشر شده، اما محصول موجود شما با مارک LS / LS Electric عرضه می‌شود.

بنابراین عنوان صحیح سایت:

ماژول IPM برند LS مدل IKCM30F60HA

است و نباید موجودی را «ماژول اینفینئون» معرفی کرد.

مشخصات فنی صفحه براساس دیتاشیت مرجع پارت‌نامبر نوشته شده‌اند، اما بدون دیتاشیت مستقل LS نباید معادل‌بودن کامل ساختار داخلی، کیفیت یا تمام پارامترهای نسخه LS با نمونه Infineon به‌صورت قطعی تضمین شود.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک امکان فروش IKCM30F60HA به‌صورت تکی و تعدادی، استعلام قیمت روز، خرید عمده، تأمین شرکتی، صدور پیش‌فاکتور و ارسال به سراسر کشور را فراهم می‌کند.

پیش از نهایی‌شدن سفارش، امکان تطبیق اولیه کد، برند و فرم پایه‌ها از روی تصویر قطعه وجود دارد. حضور فیزیکی مجموعه در بازار جمهوری تهران نیز به کاهش ریسک خرید مدل اشتباه کمک می‌کند.

برای دریافت قیمت روز IKCM30F60HA برند LS، مشاوره خرید و بررسی موجودی، تصویر قطعه قبلی و تعداد موردنیاز را ارسال کنید.

سوالات متداول

IKCM30F60HA چه نوع قطعه‌ای است؟

یک ماژول IPM سه‌فاز مبتنی بر IGBT با گیت‌درایور داخلی، Bootstrap و مدارهای حفاظتی است.

برند محصول موجود چیست؟

برند اعلام‌شده برای موجودی LS / LS Electric است.

ولتاژ و جریان این ماژول چقدر است؟

ولتاژ آن ۶۰۰ ولت و جریان خروجی در دمای کیس ۲۵ درجه ۳۰ آمپر است. مقدار ۶۰ آمپر فقط جریان پیک کوتاه‌مدت است.

آیا NTC داخلی دارد؟

خیر؛ در دیتاشیت مرجع این مدل NTC یا خروجی پایش دما معرفی نشده است.

آیا Bootstrap داخلی دارد؟

عملکرد Bootstrap داخلی است؛ اما خازن‌های خارجی تغذیه High-Side همچنان لازم هستند.

برای سفارش چه اطلاعاتی ارسال شود؟

تصویر قطعه، شماره PCB، نمای پایه‌ها، مدل دستگاه و تعداد موردنیاز ارسال شود.

جمع‌بندی و استعلام موجودی

IKCM30F60HA برند LS یک ماژول IPM سه‌فاز با کلاس ولتاژی ۶۰۰ ولت، جریان نامی ۳۰ آمپر و جریان پیک ۶۰ آمپر است. گیت‌درایور SOI، Bootstrap داخلی، حفاظت اضافه‌جریان، UVLO، خروجی خطا و امیترهای مستقل سه فاز از ویژگی‌های اصلی این پارت‌نامبر هستند.

برای خرید IKCM30F60HA، استعلام قیمت، فروش تکی، خرید عمده یا دریافت پیش‌فاکتور باید برند LS، پارت‌نامبر کامل، پین‌آوت و شرایط برد با قطعه قبلی تطبیق داده شوند
