SKM40GD123D یک ماژول IGBT صنعتی سهفاز از برند SEMIKRON است که برای ساخت طبقه خروجی اینورتر، کنترل دور موتور AC و منابع تغذیه سوئیچینگ طراحی شده است. برخلاف ماژولهای نیمپل که تنها یک بازوی اینورتر را در اختیار طراح قرار میدهند، این محصول شش IGBT قدرت را در یک پکیج جای داده و یک پل کامل سهفاز را تشکیل میدهد.
مدار داخلی SKM40GD123D از سه بازوی نیمپل تشکیل شده است. خروجی هر بازو به یکی از ترمینالهای U، V و W متصل میشود و ورودیهای مثبت و منفی باس DC نیز با علامتهای P و N مشخص شدهاند. این ساختار باعث کاهش سیمکشی قدرت، اشغال فضای کمتر و هماهنگی بهتر میان کلیدهای سه فاز میشود.
ولتاژ کلکتور به امیتر هر IGBT برابر 1200 ولت است. جریان مبنای هر کلید 25 آمپر بوده و دیتاشیت حداکثر جریان 40 آمپر را در دمای کیس 25 درجه و 30 آمپر را در دمای کیس 80 درجه اعلام میکند. جریان قابلاستفاده واقعی باید با توجه به فرکانس سوئیچینگ، دمای هیتسینک و شرایط بار انتخاب شود.
برای خرید SKM40GD123D، دریافت قیمت روز و استعلام موجودی با توکل الکترونیک تماس بگیرید.
| مشخصه | مقدار |
|---|---|
| پارتنامبر | SKM40GD123D |
| برند | SEMIKRON |
| سری | SEMITRANS 6 |
| نوع قطعه | ماژول IGBT سهفاز Six-Pack |
| ساختار داخلی | شش IGBT همراه شش دیود معکوس |
| ولتاژ VCES | 1200 ولت |
| جریان مبنا ICnom | 25 آمپر |
| جریان در TC=25°C | 40 آمپر |
| جریان در TC=80°C | 30 آمپر |
| جریان پیک ICRM | 50 آمپر |
| ولتاژ گیت VGES | ±20 ولت |
| ولتاژ ایزولاسیون | 2500 ولت AC |
| پکیج | Case D67 |
| وزن | حدود 175 گرم |
مهمترین ویژگی SKM40GD123D، قرارگرفتن تمام کلیدهای لازم برای یک اینورتر سهفاز در یک بدنه است. این طراحی در مقایسه با استفاده از سه ماژول نیمپل مجزا، تعداد اتصالات قدرت و مسیرهای سیمکشی را کاهش میدهد.
ساختار یکپارچه این محصول برای تعمیر درایوهای کوچک و متوسط، کنترل دور موتور سهفاز و تجهیزاتی مناسب است که فضای محدودی برای بخش قدرت دارند. بااینحال، SKM40GD123D یک ماژول IPM نیست و مدار گیتدرایور، حفاظت اتصال کوتاه و تغذیه ایزوله باید روی برد دستگاه وجود داشته باشند.
ویژگیهای مهم این مدل عبارتاند از:
SKM40GD123D برای تجهیزاتی مناسب است که به یک پل سهفاز آماده با توان متوسط نیاز دارند. مهمترین کاربردهای آن شامل موارد زیر است:
وجود شش IGBT در یک بدنه به معنی امکان استفاده در هر اینورتر سهفاز نیست. ولتاژ باس DC، جریان موتور، روش کنترل PWM، نوع گیتدرایور و سیستم خنککاری باید با مشخصات ماژول هماهنگ باشند.
برای مشاهده قطعات مشابه، میتوانید دسته خرید ماژول IGBT توکل الکترونیک را بررسی کنید.
جهت بررسی اسناد فنی ، میتوانید به سایت رسمی شرکت SEMIKRON مراجعه نمایید
| نوع ماژول | ساختار |
|---|---|
| GD | شش IGBT برای پل کامل سهفاز |
| GB | دو IGBT در ساختار نیمپل |
| GA | یک IGBT تکسوئیچ |
| GDL | ساختار ششکلیدی با آرایش داخلی متفاوت |
| IPM | IGBT همراه بخشهایی از درایور و حفاظت |
SKM40GD123D تنها بخش نیمههادی قدرت را در اختیار دستگاه قرار میدهد. مدارهای تولید پالس، Dead Time، حفاظت Desaturation و تغذیه گیت داخل این محصول وجود ندارند.
مدل SKM40GDL123D نیز در همان دیتاشیت دیده میشود، اما دیاگرام صفحه ششم نشان میدهد نوع اتصال باس و مدار داخلی آن با نسخه GD متفاوت است. بنابراین این دو پارتنامبر بدون بررسی مدار دستگاه جایگزین مستقیم یکدیگر نیستند.
پیش از سفارش SKM40GD123D موارد زیر را بررسی کنید:
عدد 40 در پارتنامبر نباید بهتنهایی بهعنوان جریان دائم در تمام شرایط در نظر گرفته شود. جریان 40 آمپر در دمای کیس 25 درجه اعلام شده و با افزایش دما، ظرفیت عبور جریان کاهش پیدا میکند.
| پارامتر | مقدار دیتاشیت |
|---|---|
| VCE(sat) معمول در 25A | 2.5 ولت |
| حداکثر VCE(sat) | 3 ولت |
| Eon در شرایط آزمون | 3.8 میلیژول |
| Eoff در شرایط آزمون | 2.3 میلیژول |
| مقاومت حرارتی هر IGBT | 0.56 K/W |
| مقاومت حرارتی هر دیود | 1 K/W |
| اندوکتانس داخلی ماژول | حدود 60 نانوهانری |
| حداکثر دمای پیوند | 150 درجه سانتیگراد |
| گشتاور نصب هیتسینک M5 | 4 تا 5 نیوتنمتر |
مقادیر سوئیچینگ در شرایط مشخص دیتاشیت شامل باس 600 ولت، جریان 25 آمپر، دمای پیوند 125 درجه و مقاومت گیت 40 اهم اندازهگیری شدهاند.
پیش از نصب SKM40GD123D، سطح هیتسینک باید صاف و کاملاً تمیز باشد. خمیر حرارتی مناسب را بهصورت لایهای نازک و یکنواخت استفاده کنید و پیچهای نصب را مرحلهای ببندید.
قبل از روشنکردن دستگاه، هر شش کانال گیتدرایور، مقاومتهای گیت، Dead Time، خازنهای DC Link، مدار پیششارژ و اتصال کوتاه احتمالی خروجی بررسی شوند. خرابی یک کانال فرمان میتواند باعث روشنشدن همزمان IGBT بالا و پایین و اتصال کوتاه مستقیم باس DC شود.
این قطعه به تخلیه الکترواستاتیکی حساس است؛ بنابراین رعایت اصول ESD هنگام حمل و نصب ضروری خواهد بود.
توکل الکترونیک با تمرکز بر قطعات الکترونیک قدرت، امکان بررسی کد، ساختار داخلی و تطبیق اولیه محصول را پیش از سفارش فراهم میکند.
برای دریافت قیمت و استعلام موجودی SKM40GD123D با واحد فروش توکل الکترونیک تماس بگیرید.
این محصول یک ماژول IGBT ششتایی است که یک پل کامل اینورتر سهفاز را تشکیل میدهد.
ولتاژ هر IGBT برابر 1200 ولت و جریان مبنای آن 25 آمپر است. حداکثر جریان در دمای کیس 25 درجه 40 آمپر اعلام شده است.
خیر. گیتدرایور و مدارهای حفاظتی داخل آن قرار ندارند و باید روی برد دستگاه موجود باشند.
بله، اینورترهای سهفاز کنترل دور موتور از کاربردهای رسمی محصول هستند؛ اما جریان و مدار فرمان باید تطبیق داده شوند.
خیر. ساختار اتصال داخلی مدل GDL با نسخه GD تفاوت دارد و باید نقشه مدار بررسی شود.
| Part Number | SKM40GD123D |
|---|---|
| برند | SEMIKRON |
| مشخصات فنی | 40A-1200V |

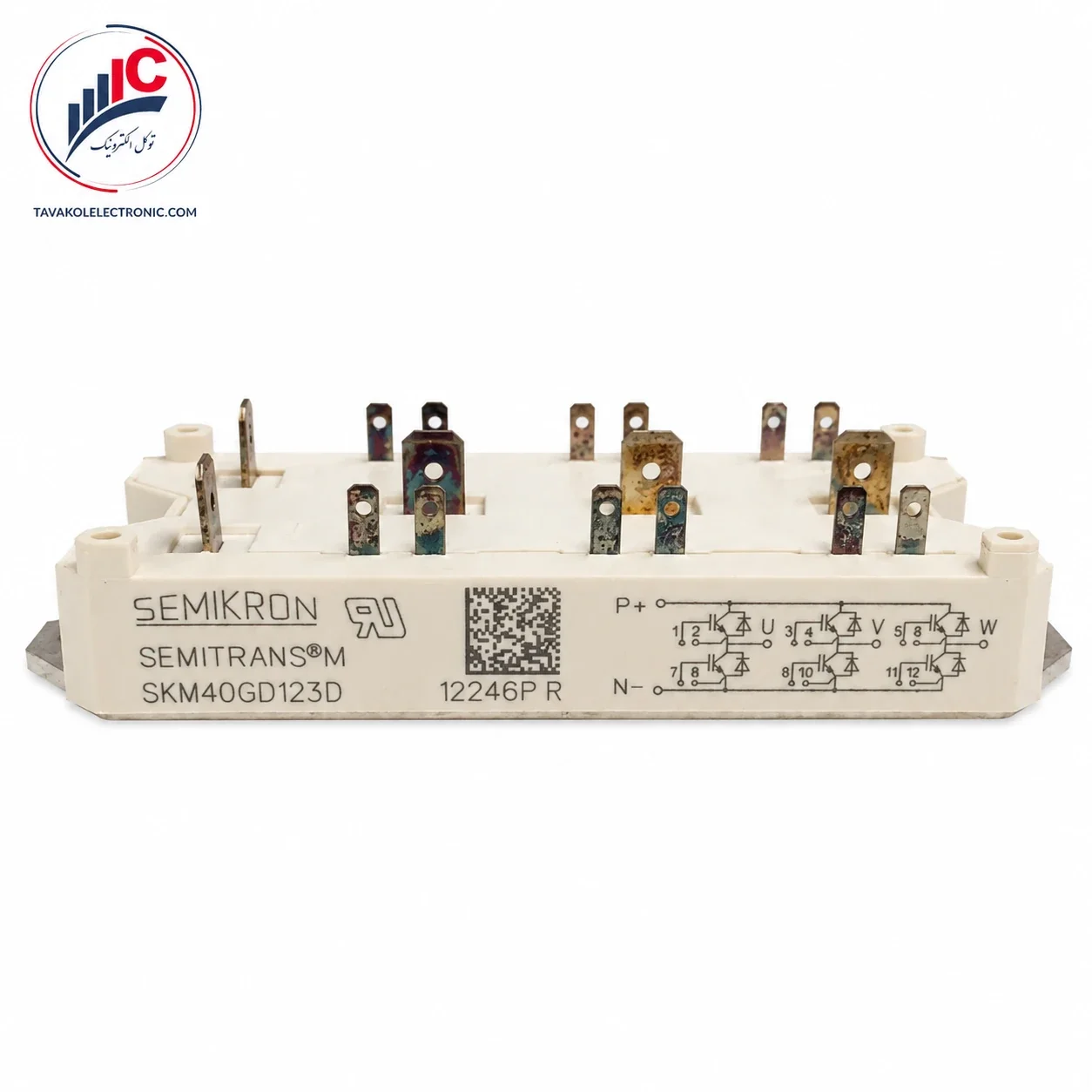

ماژول IGBT سمیکرون مدل SKM40GD123D
