2MBI400VB-060-50 یک ماژول IGBT قدرت از سری V شرکت Fuji Electric است که دو IGBT و دو دیود هرزگرد را در ساختار نیمپل یا 2-in-1 ترکیب میکند. این محصول با ولتاژ کلکتور–امیتر ۶۰۰ ولت و جریان پیوسته ۴۰۰ آمپر برای سوئیچینگ جریانهای بالا در تجهیزات صنعتی طراحی شده است.
ساختار نیمپل به طراح یا تعمیرکار اجازه میدهد از چند ماژول برای ساخت اینورترهای تکفاز یا سهفاز استفاده کند. برخلاف ماژولهای ششتایی، این قطعه فقط شامل یک بازوی نیمپل است؛ بنابراین برای تشکیل یک اینورتر سهفاز کامل معمولاً سه ماژول مشابه و مدار گیتدرایور مناسب نیاز خواهد بود.
سرعت سوئیچینگ بالا، تحریک ولتاژی و ساختار داخلی با اندوکتانس کم از ویژگیهای اعلامشده سازنده هستند. این مشخصات، محصول را برای درایو موتور، سروودرایو، UPS و دستگاههای جوش صنعتی سازگار مناسب میکنند.
قیمت 2MBI400VB-060-50 به موجودی بازار، شرایط واردات، اصالت کالا و وضعیت ظاهری ماژول بستگی دارد. برای دریافت قیمت روز، تصاویر واقعی محصول و بررسی موجودی میتوانید با توکل الکترونیک تماس بگیرید.
این ماژول در تجهیزات پرقدرت به کار میرود و خرید مدل اشتباه میتواند باعث ناسازگاری در پینآوت، مدار گیت، خنککاری یا محل نصب شود. به همین دلیل بهتر است هنگام استعلام، تصویر واضح قطعه قبلی، لیبل دستگاه، تعداد موردنیاز و مشخصات برد را ارسال کنید.
عدد ۴۰۰ آمپر در دیتاشیت برای جریان پیوسته و در دمای کیس ۸۰ درجه سانتیگراد اعلام شده است. این عدد به معنی امکان عبور ۴۰۰ آمپر بدون محدودیت حرارتی نیست. هیتسینک، خمیر حرارتی، جریان هوا، فرکانس سوئیچینگ و طراحی باسبار مستقیماً بر عملکرد قابلاعتماد ماژول اثر دارند.
| مشخصه | مقدار |
|---|---|
| پارتنامبر کامل | 2MBI400VB-060-50 |
| فرم کوتاه کد | 2MBI400VB-060 |
| سازنده | Fuji Electric |
| سری | V Series |
| نوع قطعه | ماژول IGBT قدرت |
| توپولوژی | نیمپل، 2-in-1 |
| تعداد IGBT | 2 عدد |
| دیود هرزگرد | دارد |
| ولتاژ کلکتور–امیتر | 600V |
| جریان پیوسته در TC=80°C | 400A |
| جریان پالسی یک میلیثانیه | 800A |
| ولتاژ گیت–امیتر | ±20V |
| توان تلفاتی هر IGBT | 1970W |
| ولتاژ عایق | 2500VAC، یک دقیقه |
| دمای پیوند حداکثر | 175°C |
| دمای پیوند هنگام سوئیچینگ | حداکثر 150°C |
| ابعاد کلی تقریبی | 92×45×30mm |
اعداد جدول مقادیر حداکثر دیتاشیت هستند و نباید بدون محاسبات حرارتی، بهعنوان شرایط دائم کار دستگاه در نظر گرفته شوند. توان تلفاتی ۱۹۷۰ وات نیز ظرفیت دفع توان هر IGBT در شرایط مرجع است، نه مصرف معمول ماژول.
ساختار 2-in-1 دو کلید قدرت موردنیاز برای یک بازوی نیمپل را در یک پکیج قرار میدهد. این طراحی مسیرهای قدرت را کوتاهتر میکند، اندوکتانس پراکنده را کاهش میدهد و اتصال ماژول به باس DC و بار را سادهتر میسازد.
قابلیت تحریک ولتاژی IGBTها باعث میشود توان موردنیاز مدار گیت نسبت به ترانزیستورهای قدرت BJT کمتر باشد. البته به دلیل ظرفیت گیت و جریان بالای ماژول، انتخاب گیتدرایور، مقاومت گیت و منبع تغذیه ایزوله باید با محاسبه انجام شود.
وجود دیود موازی برای هر IGBT، مسیر جریان بارهای القایی را فراهم میکند. این ویژگی در درایو موتور، سروودرایو، اینورتر و دستگاه جوش اهمیت زیادی دارد.
ماژول 2MBI400VB-060 برای تعمیر یا طراحی تجهیزات سازگار زیر کاربرد دارد:
وجود کاربرد مشابه برای تأیید جایگزینی کافی نیست. ولتاژ باس، جریان بار، فرکانس سوئیچینگ، مدار تحریک و شرایط حرارتی باید با مشخصات ماژول هماهنگ باشند.
پیش از سفارش 2MBI400VB-060-50، کد روی لیبل را با دیتاشیت و قطعه معیوب تطبیق دهید. پسوند -50 بخشی از پارتنامبر رسمی این مدل است و بهتر است در سفارش، فاکتور و ثبت موجودی حذف نشود.
ابعاد کلی ماژول حدود ۹۲ میلیمتر طول، ۴۵ میلیمتر عرض و ۳۰ میلیمتر ارتفاع است. جای پیچهای نصب، ترمینالهای قدرت C1، C2E1 و E2 و پایههای کنترلی G1، E1، G2 و E2 نیز باید با دستگاه یکسان باشند.
پیش از نصب قطعه جدید، گیتدرایورها، منابع تغذیه ایزوله، مقاومتهای گیت، مدار Desaturation، خازنهای DC Link، اسنابر، باسبار و بار خروجی بررسی شوند. اتصال کوتاه یا فرمان همزمان به دو IGBT نیمپل میتواند ماژول جدید را فوراً خراب کند.
سطح هیتسینک باید صاف، تمیز و عاری از آلودگی باشد. یک لایه نازک و یکنواخت خمیر حرارتی روی سطح تماس استفاده شود تا مقاومت حرارتی میان ماژول و هیتسینک کاهش یابد.
گشتاور پیشنهادی برای پیچهای نصب M5 یا M6 و ترمینالهای قدرت M5 حدود ۲.۵ تا ۳.۵ نیوتنمتر است. پیچها باید مرحلهای و متقارن بسته شوند تا فشار نامتعادل به بدنه و صفحه مسی زیر ماژول وارد نشود.
راهاندازی اولیه با ولتاژ و جریان کنترلشده انجام شود. عملکرد مدار حفاظت اضافهجریان و جلوگیری از روشنشدن همزمان کلید بالا و پایین باید پیش از اعمال بار کامل آزمایش شود.
توکل الکترونیک با سابقه تأمین قطعات قدرت در بازار جمهوری تهران، امکان استعلام ماژولهای IGBT صنعتی و قطعات کمیاب را فراهم میکند. خریداران میتوانند پیش از سفارش، تصویر واقعی کالا، نوشتههای روی لیبل و وضعیت ظاهری قطعه را بررسی کنند.
برای استعلام 2MBI400VB-060، کد کامل، تعداد موردنیاز، تصویر ماژول قبلی و مدل دستگاه را ارسال کنید تا احتمال انتخاب قطعه ناسازگار کاهش یابد.
برای مشاهده قطعات مشابه، میتوانید دسته خرید IGBT توکل الکترونیک را بررسی کنید.
خیر. این قطعه یک ماژول نیمپل شامل دو IGBT است. برای ساخت پل سهفاز معمولاً سه ماژول مشابه موردنیاز خواهد بود.
جریان پیوسته ماژول ۴۰۰ آمپر در دمای کیس ۸۰ درجه و جریان پالسی یک میلیثانیهای آن ۸۰۰ آمپر است.
خیر. گیتدرایور، سنسور دما و مدارهای حفاظتی داخل ماژول قرار ندارند و باید بهصورت خارجی تأمین شوند.
صرفاً یکسانبودن جریان کافی نیست. ولتاژ، پینآوت، ابعاد، ویژگیهای گیت، سرعت سوئیچینگ و سیستم خنککاری باید بررسی شوند.
2MBI400VB-060-50 یک ماژول IGBT نیمپل فوجی با ولتاژ ۶۰۰ ولت و جریان پیوسته ۴۰۰ آمپر است. ساختار دوکلیده، دیودهای داخلی و اندوکتانس کم، آن را برای درایو موتور، سروودرایو، UPS و دستگاههای جوش سازگار مناسب میکند. برای استعلام قیمت و موجودی با توکل الکترونیک تماس بگیرید.
| Part Number | 2MBI400VB-060 |
|---|---|
| برند | FUJI |
| مشخصات فنی | 400A-600V |

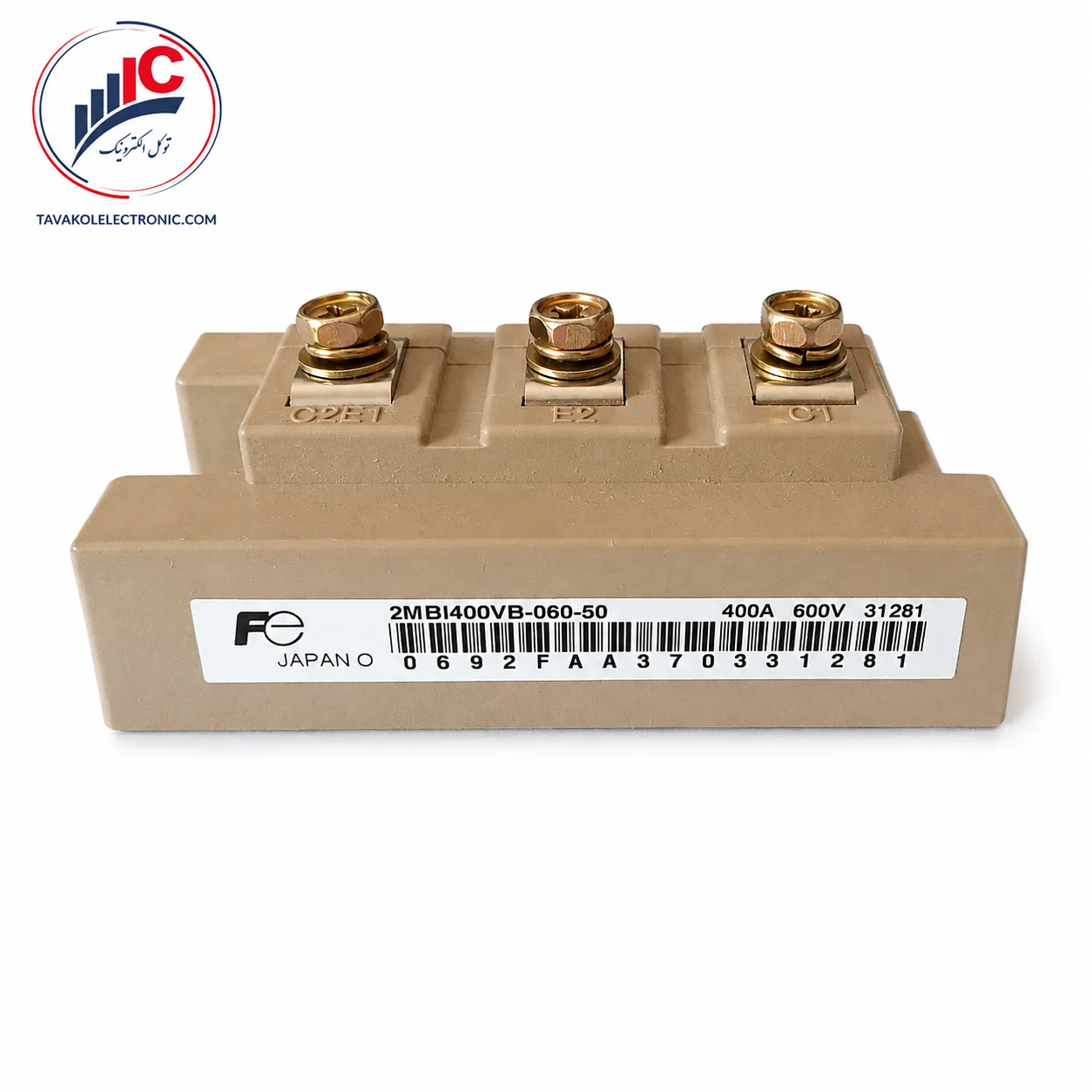

ماژول IGBT مدل 2MBI400VB-060
