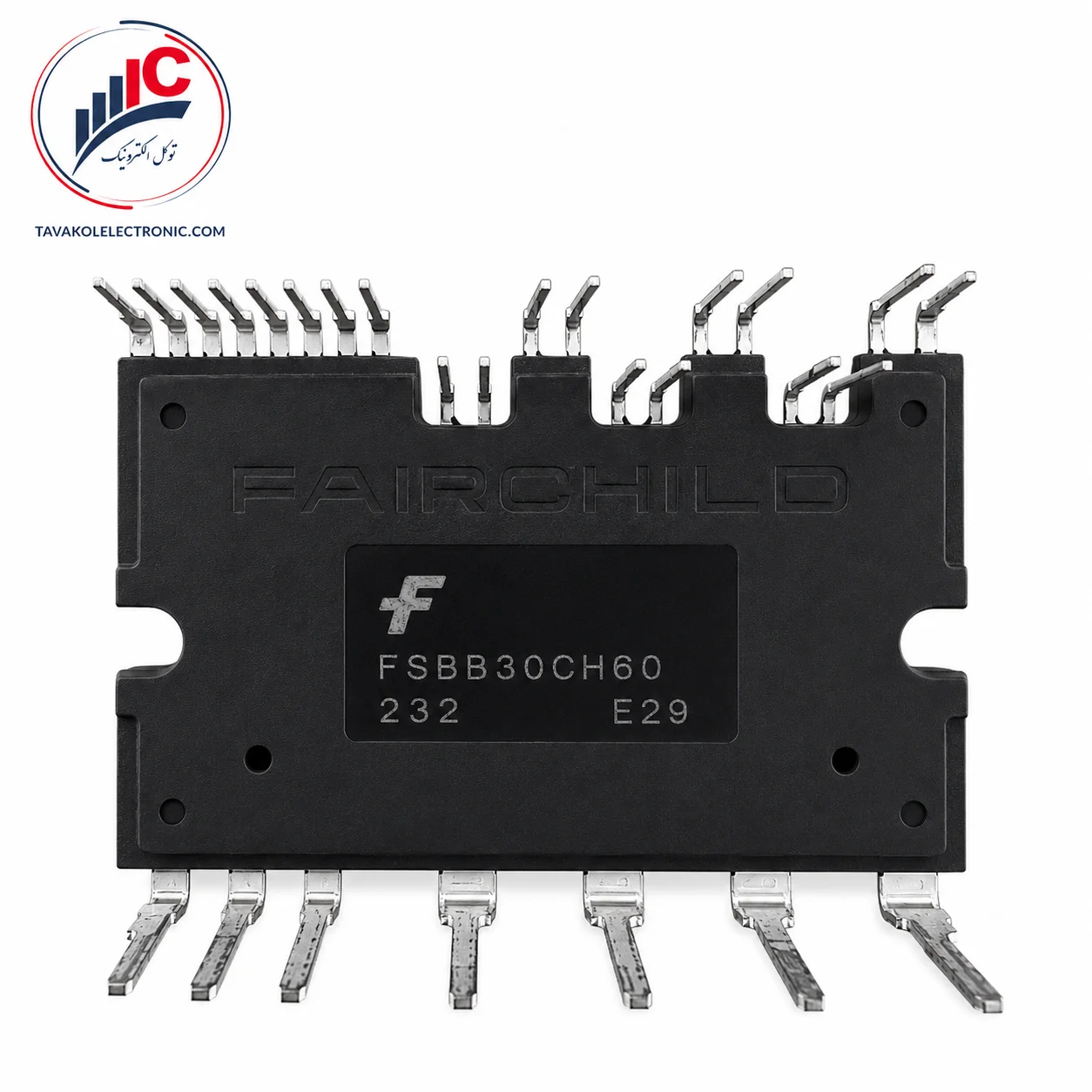

ماژول IPM مدل FSBB30CH60

توضیحات

خرید و قیمت FSBB30CH60

FSBB30CH60 یک ماژول قدرت هوشمند سه‌فاز از برند Fairchild Semiconductor است که برای راه‌اندازی موتورهای AC القایی، BLDC و PMSM در بردهای اینورتر استفاده می‌شود. این محصول از خانواده Motion SPM 3 بوده و بخش قدرت، گیت‌درایور و مدارهای حفاظتی اصلی را در یک پکیج یکپارچه ارائه می‌کند.

ولتاژ نامی این ماژول 600 ولت و جریان نامی هر IGBT در شرایط دیتاشیت 30 آمپر است. به همین دلیل، این مدل برای بردهای اینورتر و سیستم‌های کنترل موتوری مناسب است که از نظر جریان به ظرفیتی بالاتر از مدل‌های 15 یا 20 آمپر نیاز دارند.

برای خریدار، مهم‌ترین موضوع این است که پارت‌نامبر FSBB30CH60 دقیقاً با قطعه قبلی تطبیق داشته باشد. مشابه‌بودن ظاهر، تعداد پایه یا ولتاژ 600 ولت به‌تنهایی برای انتخاب جایگزین کافی نیست؛ زیرا مدل‌های هم‌خانواده ممکن است در پکیج، ظرفیت جریان و شرایط نصب تفاوت داشته باشند.

برای دریافت قیمت روز FSBB30CH60، استعلام موجودی، سفارش تعدادی یا صدور پیش‌فاکتور با توکل الکترونیک تماس بگیرید.

مشخصات مهم برای خریدار

مزایای خرید FSBB30CH60

این ماژول یک طبقه کامل اینورتر سه‌فاز را درون یک قطعه ارائه می‌کند. در نتیجه، در بردهایی که دقیقاً برای همین مدل طراحی شده‌اند، دیگر نیازی به استفاده جداگانه از شش IGBT و چند مدار گیت‌درایور مستقل نیست.

مزایای اصلی این محصول برای تعمیرکار یا خریدار صنعتی عبارت‌اند از:

• دارای شش IGBT داخلی برای خروجی سه‌فاز
• گیت‌درایور داخلی برای High Side و Low Side
• مناسب جریان‌های بالاتر نسبت به مدل‌های 20 آمپر
• حفاظت افت ولتاژ تغذیه
• حفاظت اتصال کوتاه در بخش Low Side
• خروجی اعلام خطا برای مدار کنترل
• امکان سنجش جداگانه جریان سه فاز
• سازگاری فرمان با منطق 3.3 و 5 ولت
• پکیج صنعتی مناسب نصب روی هیت‌سینک
• طراحی‌شده برای کاهش تعداد قطعات جانبی و ساده‌ترشدن تعمیر برد

این ویژگی‌ها باعث می‌شوند FSBB30CH60 برای تعمیر بردهای اینورتر، تأمین قطعات خطوط تولید و نگهداری تجهیزات کنترل موتور، انتخابی کاربردی باشد؛ البته به شرط آنکه پین‌آوت و مدار برد با همین مدل سازگار باشند.

کاربردهای FSBB30CH60

براساس دیتاشیت Fairchild، این ماژول برای کنترل موتور در تجهیزات خانگی و صنعتی طراحی شده است.

کاربردهای رایج آن شامل موارد زیر هستند:

• بردهای اینورتر کنترل موتور
• موتورهای AC القایی
• درایو موتورهای BLDC
• کنترل موتورهای PMSM
• سیستم‌های تهویه و کنترل فن
• پمپ‌ها و کمپرسورهای اینورتر
• تجهیزات صنعتی دارای خروجی سه‌فاز
• لوازم خانگی دارای موتور دورمتغیر
• تعمیر بردهایی که همین کد روی آن‌ها نصب شده است

کاربرد نهایی این محصول فقط از روی جریان و ولتاژ مشخص نمی‌شود. شماره برد، مدل دستگاه، شرایط خنک‌کاری و طراحی مدار نیز باید بررسی شوند.

برای مشاهده مدل‌های دیگر می‌توانید به دسته ماژول IPM فیرچایلد مراجعه کنید.

نکات مهم قبل از سفارش

پیش از خرید FSBB30CH60، نوشته روی ماژول قبلی را کامل بررسی کنید. بهتر است علاوه بر کد قطعه، تصویر پایه‌ها و شماره برد نیز در اختیار فروشنده قرار بگیرد.

موارد مهم برای تطبیق:

• کد کامل FSBB30CH60
• پکیج SPMEA-027
• تعداد و ترتیب 27 پایه
• محل پایه‌های قدرت P، U، V و W
• پایه‌های منفی NU، NV و NW
• پایه خروجی خطا VFO
• پایه‌های CFOD و CSC
• ابعاد بدنه و محل پیچ‌های نصب
• فاصله و فرم پایه‌ها
• ظرفیت جریان موردنیاز برد
• مدل دستگاه و شماره PCB

مدار پیشنهادی دیتاشیت از دیود، مقاومت و خازن Bootstrap خارجی استفاده می‌کند. بنابراین هنگام تعمیر، فقط تعویض ماژول کافی نیست و قطعات مدار Bootstrap نیز باید از نظر خرابی، نشتی یا قطعی بررسی شوند.

آیا FSBB20CH60 جایگزین این مدل است؟

خیر. مدل‌های 20 آمپر مانند FSBB20CH60، FSBB20CH60F یا FSBB20CH60D نباید بدون بررسی جایگزین FSBB30CH60 شوند.

این مدل‌ها ممکن است در موارد زیر تفاوت داشته باشند:

• جریان نامی
• جریان پیک
• پکیج و ابعاد
• ساختار حرارتی
• قابلیت‌های حفاظتی
• نوع مدار Bootstrap
• عملکرد بعضی پایه‌های کنترلی

مدل 20 آمپر ظرفیت جریان کمتری دارد و استفاده از آن در بردی که برای نسخه 30 آمپر طراحی شده، می‌تواند باعث گرم‌شدن یا خرابی زودهنگام شود. انتخاب مطمئن برای بردی که کد FSBB30CH60 روی آن نصب بوده، همان پارت‌نامبر دقیق است.

نکات تعویض و نصب

پیش از نصب ماژول جدید، علت خرابی قطعه قبلی باید بررسی شود. اتصال کوتاه موتور، خرابی تغذیه 15 ولت، مشکل خازن‌های باس یا ایراد مدار فرمان می‌تواند باعث آسیب دوباره به قطعه جایگزین شود.

موارد مهم برای بررسی:

• سلامت موتور و سیم‌پیچ‌ها
• تغذیه گیت‌درایور
• خازن‌ها و دیودهای Bootstrap
• مقاومت‌های سنجش جریان
• خازن اصلی باس DC
• مسیر خروجی خطا
• فرمان‌های MCU
• هیت‌سینک و خمیر حرارتی
• سلامت لحیم و مسیرهای PCB

ماژول باید روی سطح صاف و تمیز هیت‌سینک نصب شود. گشتاور پیشنهادی پیچ M3 در دیتاشیت حدود 0.62 نیوتن‌متر اعلام شده است.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک در فروش و تأمین ماژول IPM، ماژول IGBT، قطعات اینورتر و نیمه‌هادی‌های قدرت صنعتی فعالیت دارد.

مزایای خرید:

• استعلام قیمت و موجودی روز
• بررسی پارت‌نامبر قبل از سفارش
• امکان ارسال تصویر قطعه معیوب
• عرضه محصولات نو
• فروش تکی و تعدادی
• تأمین برای شرکت‌ها و واحدهای تعمیرات
• صدور پیش‌فاکتور
• حضور فیزیکی در بازار جمهوری تهران
• ارسال به سراسر کشور

برای خرید FSBB30CH60، تعداد موردنیاز، تصویر قطعه و شماره برد را ارسال کنید تا موجودی و قیمت بررسی شود.

سوالات متداول

FSBB30CH60 چه نوع قطعه‌ای است؟

یک ماژول IPM سه‌فاز مبتنی بر شش IGBT برای طبقه خروجی اینورتر و کنترل موتور است.

ولتاژ و جریان این محصول چقدر است؟

ولتاژ نامی آن 600 ولت و جریان نامی هر IGBT در دمای کیس 25 درجه سانتی‌گراد 30 آمپر است.

جریان پیک آن چقدر است؟

جریان پیک کوتاه‌مدت طبق دیتاشیت 45 آمپر است.

آیا حفاظت اتصال کوتاه دارد؟

بله، اما این حفاظت فقط در بخش IGBTهای Low Side عمل می‌کند و به مدار سنجش جریان خارجی وابسته است.

آیا دیود Bootstrap داخلی دارد؟

خیر. مدار نمونه دیتاشیت از دیود و خازن Bootstrap خارجی استفاده می‌کند.

آیا حفاظت دمایی داخلی دارد؟

در دیتاشیت این مدل، خاموشی حرارتی داخلی یا خروجی مستقل پایش دما معرفی نشده است.

جمع‌بندی و استعلام موجودی

FSBB30CH60 یک ماژول IPM سه‌فاز 600 ولت و 30 آمپر برای بردهای اینورتر و تجهیزات کنترل موتور سازگار است. گیت‌درایور داخلی، حفاظت افت ولتاژ، حفاظت اتصال کوتاه Low Side، خروجی خطا و امکان سنجش جریان سه فاز از ویژگی‌های اصلی آن هستند.

پیش از سفارش، پکیج SPMEA-027، ظرفیت جریان، پین‌آوت و مدار Bootstrap را با برد اصلی تطبیق دهید.

برای دریافت قیمت FSBB30CH60، استعلام موجودی، سفارش عمده یا دریافت پیش‌فاکتور با توکل الکترونیک تماس بگیرید.
