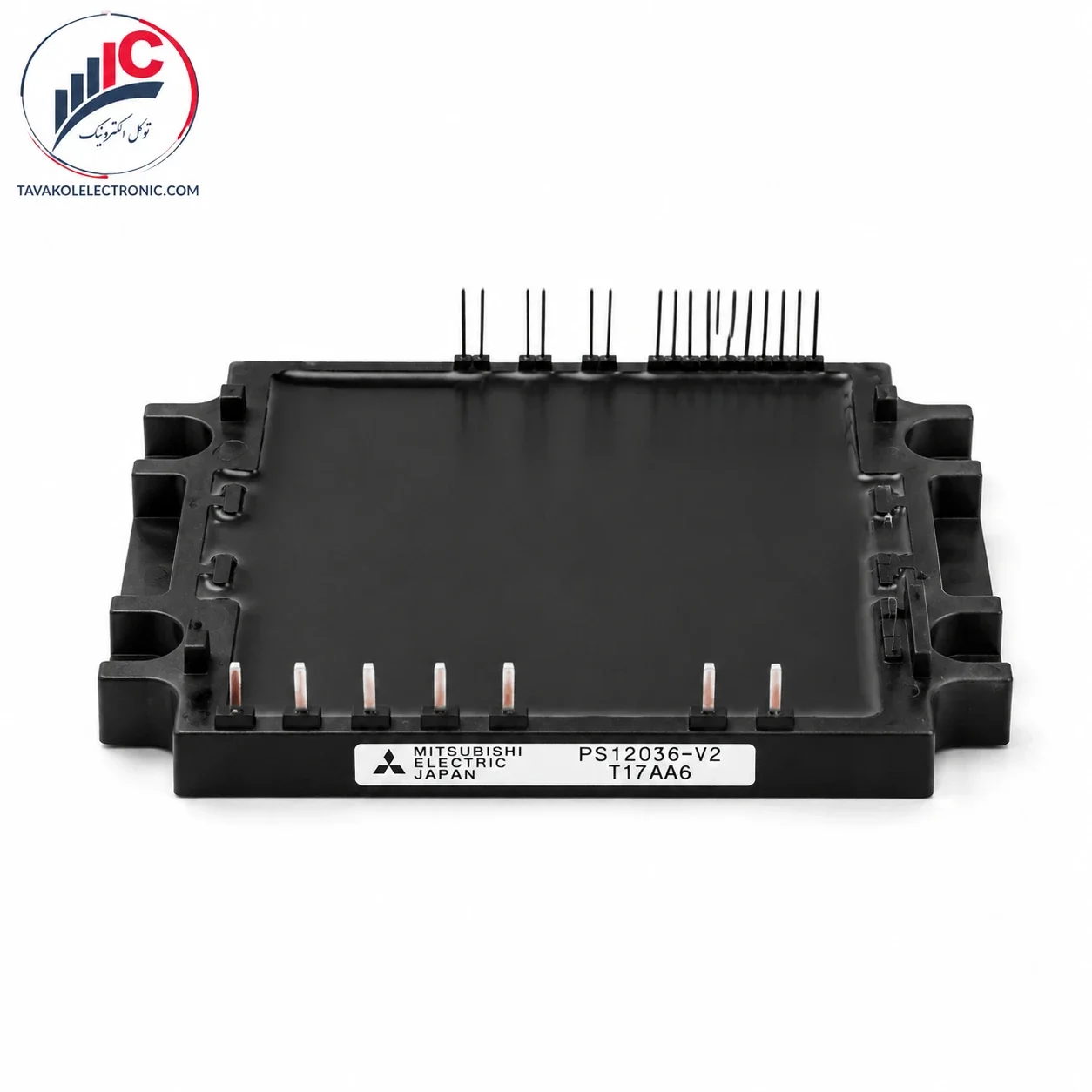

PS12036-Y2 یک ماژول هوشمند قدرت از برند Mitsubishi Electric است که در خانواده فنی PS12036 قرار میگیرد. این ماژول از نوع ASIPM / Application Specific Intelligent Power Module بوده و برای اینورترهای سهفاز کلاس 2.2kW / 400V AC و کاربردهای کنترل موتور طراحی شده است.
این قطعه فقط یک ماژول IGBT ساده نیست. در ساختار PS12036، بخشهای مهمی مثل پل یکسوساز سهفاز AC به DC، اینورتر سهفاز IGBT، مدارهای درایو، حفاظت اضافهجریان، اتصال کوتاه، افت ولتاژ و فیدبک جریان DC-Link بهصورت یکپارچه قرار گرفتهاند. همین موضوع باعث میشود PS12036-Y2 برای تعمیرات بردهای اینورتر 400 ولت، کنترل موتور و تجهیزات صنعتی، قطعهای حساس و ارزشمند باشد.
برای استعلام قیمت و موجودی PS12036-Y2 اورجینال، با توکل الکترونیک تماس بگیرید.
جهت مشاهده سایر قطعات مشابه و بررسی گزینههای جایگزین، حتماً به صفحه تخصصی ماژول IGBT در وبسایت توکل الکترونیک مراجعه کنید.
جهت بررسی اسناد فنی ، میتوانید به سایت رسمی شرکت میتسوبیشی مراجعه نمایید
کد دقیق موجودی این محصول در توکل الکترونیک PS12036-Y2 است. کد پایه فنی و دیتاشیتی این خانواده نیز PS12036 میباشد. بنابراین اگر این قطعه را با هر یک از عبارتهای PS12036-Y2، PS12036 یا Mitsubishi PS12036 جستوجو کردهاید، این صفحه برای بررسی همین خانواده محصول مناسب است.
در زمان خرید، بهتر است لیبل روی قطعه، پینآوت، ابعاد، ولتاژ کاری، آرایش پایهها و سازگاری با برد اصلی بررسی شود.
برای مشاهده قطعات مشابه، میتوانید دسته خرید ماژول IPM توکل الکترونیک را بررسی کنید.
| ویژگی | مقدار |
|---|---|
| پارتنامبر فروش | PS12036-Y2 |
| کد پایه دیتاشیت | PS12036 |
| برند | Mitsubishi Electric |
| نوع قطعه | ASIPM / Intelligent Power Module |
| کاربرد اصلی | اینورتر سهفاز 400V AC |
| توان کاربردی | کلاس 2.2kW |
| جریان خروجی نامی | 5.5A rms |
| اضافهبار مجاز | 8.25A rms برای 60 ثانیه |
| ولتاژ IGBT خروجی | 1200V |
| جریان IGBT | ±15A |
| جریان پیک IGBT | ±30A |
| ولتاژ باس DC پیشنهادی | تا 800V |
| ورودی کنترلی | 5V CMOS/TTL |
| فرکانس PWM پیشنهادی | تا 15kHz |
| حداقل Dead Time | 4.0µs |
| ولتاژ ایزولاسیون | 2500Vrms |
PS12036-Y2 برای تجهیزاتی مناسب است که در آنها ابعاد فشرده، کنترل موتور، حفاظت داخلی و پایداری مدار قدرت اهمیت دارد.
برای مشاهده مدلهای مشابه، میتوانید دسته خرید ماژول IGBT توکل الکترونیک را بررسی کنید.
در خرید PS12036-Y2 باید توجه شود که این قطعه یک ماژول کاربردی خاص است و فقط با یک ماژول IGBT معمولی قابل مقایسه نیست. این ماژول شامل بخش Converter + Inverter + Drive + Protection است؛ بنابراین قبل از جایگزینی باید پارتنامبر، پینآوت، ولتاژ ورودی، باس DC، خروجی U/V/W و مدار کنترل بررسی شود.
این ماژول برای سیستمهای 400V AC طراحی شده و از IGBTهای کلاس 1200V استفاده میکند. به همین دلیل، جایگزینی آن با مدلهای 600V یا نسخههای مخصوص 200V AC بدون بررسی کامل مدار مجاز نیست.
قبل از نصب قطعه جدید، وضعیت خازنهای DC-Link، مسیرهای P/N، ورودیهای R/S/T، خروجی موتور، تغذیه 15V، سیگنال Fault، خروجی Vamp و علت سوختن قطعه قبلی باید بررسی شود. تعویض ماژول بدون عیبیابی علت خرابی میتواند باعث خرابی مجدد قطعه شود.
PS12036-Y2 برای کنترل و حفاظت دقیقتر اینورتر، چند بخش و سیگنال مهم داخلی دارد.
| سیگنال / بخش | عملکرد |
| FO | اعلام خطای SC، OC و UV |
| Vamp | خروجی آنالوگ فیدبک جریان DC-Link |
| VD / VDB | تغذیه مدار کنترل و Bootstrap |
| UP / VP / WP | ورودی PWM بازوهای بالا |
| UN / VN / WN | ورودی PWM بازوهای پایین |
| TH | ترمینال مرتبط با سنسور حرارتی |
| R / S / T | ورودی سهفاز AC |
| U / V / W | خروجی سهفاز به موتور |
| پارامتر | مقدار |
| تغذیه کنترل پیشنهادی | 15V |
| محدوده تغذیه VD / VDB | 13.5 تا 16.5V |
| سطح تریپ اضافهجریان | Typ: 28.3A |
| تأخیر اضافهجریان | Typ: 10µs |
| سطح تریپ اتصال کوتاه | Typ: 42.45A |
| تأخیر اتصال کوتاه | Typ: 2µs |
| تریپ افت ولتاژ VD | Typ: 12V |
| ریست افت ولتاژ VD | Typ: 12.5V |
| تریپ افت ولتاژ VDB | Typ: 10.8V |
| ریست افت ولتاژ VDB | Typ: 11.3V |
| پالس خروجی Fault | Typ: 1.8ms |
| مقاومت ترمیستور | Typ: 10kΩ در 25°C |
در قطعاتی مثل PS12036-Y2، استفاده از نمونههای فیک، ریفر یا ناسازگار میتواند باعث خرابی مجدد برد اینورتر، خطای مکرر سیستم، آسیب به موتور، سوختن بخش قدرت و توقف تجهیز شود. این قطعه چند بخش مهم مدار قدرت را در یک پکیج دارد؛ بنابراین اصالت کالا و تطبیق دقیق آن با برد اصلی اهمیت بسیار زیادی دارد.
توکل الکترونیک تأمینکننده قطعات الکترونیک صنعتی، ماژولهای IGBT، IPM، MOSFET و نیمههادیهای قدرت است. حضور فیزیکی فروشگاه در بازار جمهوری تهران امکان خرید مطمئن، مشاوره تخصصی، بررسی جایگزین و پیگیری سفارش را برای تعمیرکاران، مدیران فنی و واحدهای نگهداری و تعمیرات فراهم میکند.
برای خرید PS12036-Y2 اورجینال یا دریافت مشاوره قبل از جایگزینی، با توکل الکترونیک تماس بگیرید.
PS12036-Y2 یک ماژول ASIPM / Application Specific Intelligent Power Module از خانواده PS12036 میتسوبیشی است. این قطعه شامل پل یکسوساز سهفاز، اینورتر سهفاز IGBT، مدار درایو و حفاظتهای داخلی است.
PS12036 کد پایه فنی و دیتاشیتی این خانواده است و PS12036-Y2 بهعنوان کد موجودی، کد لیبل بازار یا نسخه دارای پسوند شناخته میشود. هنگام خرید، تطبیق لیبل قطعه، پینآوت، مشخصات فنی و سازگاری با برد اصلی باید بررسی شود.
این ماژول برای اینورترهای سهفاز کلاس 2.2kW / 400V AC و کاربردهای کنترل موتور طراحی شده است. جریان خروجی نامی آن 5.5A rms و اضافهبار آن 8.25A rms برای 60 ثانیه است.
PS12036 برای کلاس 2.2kW / 400V AC طراحی شده، در حالی که PS11036 برای کلاس 2.2kW / 200V AC است. بنابراین این دو قطعه از نظر کلاس ولتاژی متفاوتاند و جایگزینی آنها بدون بررسی مدار مجاز نیست.
ورودیهای کنترلی این ماژول با منطق 5V CMOS/TTL سازگار هستند و از Schmitt Trigger Input و حفاظت Interlock برای جلوگیری از Shoot-Through استفاده میکنند.
خروجی Vamp سیگنال آنالوگ مرتبط با جریان DC-Link را ارائه میدهد و میتواند برای فیدبک جریان، مانیتورینگ بار و حفاظت سیستم توسط برد کنترل استفاده شود.
قبل از تعویض، باید ورودی سهفاز، خازنهای DC-Link، مسیر P/N، خروجی U/V/W، تغذیه 15V، سیگنالهای PWM، خروجی Fault، خروجی Vamp و علت سوختن قطعه قبلی بررسی شود.
