ماژول IGBT-IPM مدل PS11036

توضیحات

معرفی فروشگاهی محصول

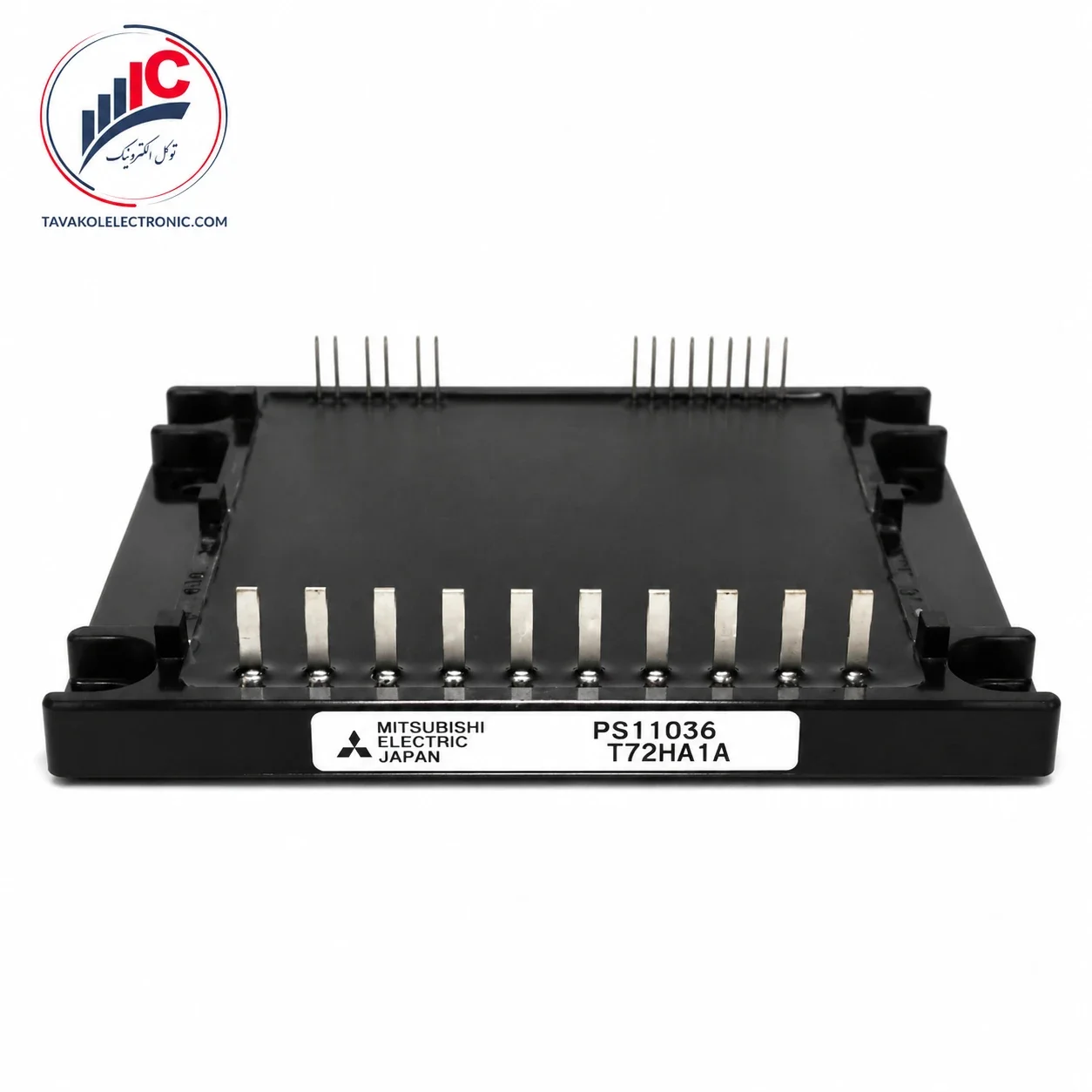

PS11036 یک ماژول هوشمند قدرت از برند Mitsubishi Electric است که برای اینورترهای سه‌فاز کلاس 2.2kW / 200V AC و کاربردهای کنترل موتور طراحی شده است. این قطعه از نوع ASIPM / Application Specific Intelligent Power Module است؛ یعنی چند بخش مهم مدار قدرت و کنترل را در یک پکیج فشرده و ایزوله ترکیب می‌کند.

این ماژول فقط یک IGBT ساده نیست. در ساختار PS11036، پل یکسوساز سه‌فاز AC به DC، اینورتر سه‌فاز IGBT، مدار درایو، حفاظت اتصال کوتاه/اضافه‌جریان، حفاظت افت ولتاژ و خروجی فیدبک جریان DC-Link قرار دارد. همین یکپارچگی باعث می‌شود این قطعه برای تعمیرات بردهای اینورتر، کنترل موتور و تجهیزات صنعتی کوچک، گزینه‌ای بسیار مهم و حساس باشد.

برای استعلام قیمت و موجودی PS11036 اورجینال، با توکل الکترونیک تماس بگیرید.

جهت مشاهده سایر قطعات مشابه و بررسی گزینه‌های جایگزین، حتماً به صفحه تخصصی ماژول IGBT در وب‌سایت توکل الکترونیک مراجعه کنید.

جهت بررسی اسناد فنی ، می‌توانید به سایت رسمی شرکت میتسوبیشی مراجعه نمایید

مشخصات کلیدی محصول

ویژگی‌های مهم PS11036

• ماژول ASIPM اورجینال Mitsubishi Electric
• مناسب اینورترهای سه‌فاز کلاس 2.2kW
• دارای پل یکسوساز سه‌فاز داخلی
• دارای اینورتر سه‌فاز IGBT نسل سوم
• ورودی سازگار با منطق 5V CMOS/TTL
• دارای Schmitt Trigger Input برای پایداری بهتر سیگنال
• دارای حفاظت اضافه‌جریان و اتصال کوتاه در N-Side
• دارای حفاظت افت ولتاژ تغذیه کنترلی
• دارای خروجی Fault برای اعلام خطا
• دارای خروجی آنالوگ جریان DC-Link برای فیدبک جریان

کاربردهای صنعتی

PS11036 برای تجهیزاتی مناسب است که در آن‌ها کنترل موتور، ابعاد فشرده و حفاظت داخلی مدار قدرت اهمیت دارد.

• اینورترهای سه‌فاز 2.2kW
• درایو موتورهای AC کلاس 200V
• تجهیزات کنترل موتور صنعتی
• فن، پمپ و ماشین‌آلات سبک صنعتی
• بردهای اینورتر فشرده
• موتورهای دارای اینورتر کوچک داخلی
• سیستم‌های اتوماسیون صنعتی
• تعمیرات تخصصی بردهای قدرت Mitsubishi و تجهیزات مشابه

برای مشاهده مدل‌های مشابه، می‌توانید دسته خرید ماژول IGBT توکل الکترونیک را بررسی کنید.

نکات فنی قبل از خرید

در خرید PS11036 باید توجه شود که این قطعه یک ماژول کاربردی خاص است و فقط با یک ماژول IGBT معمولی قابل مقایسه نیست. این ماژول شامل بخش Converter + Inverter + Drive + Protection است؛ بنابراین قبل از جایگزینی باید پارت‌نامبر، آرایش پایه‌ها، ولتاژ ورودی، باس DC، خروجی U/V/W و مدار کنترل بررسی شود.

ورودی‌های کنترلی PS11036 با سطح 5V CMOS/TTL کار می‌کنند و مدار داخلی آن دارای حفاظت Arm-Shoot-Through Interlock است. با این حال، طبق توصیه دیتاشیت، Dead Time باید توسط CPU یا کنترلر خارجی تنظیم شود و نباید صرفاً به مدار داخلی اتکا کرد.

قبل از تعویض این ماژول، حتماً وضعیت خازن‌های DC-Link، مسیرهای P/N، ورودی‌های R/S/T، خروجی موتور، تغذیه 15V، سیگنال Fault و علت سوختن قطعه قبلی بررسی شود. تعویض بدون عیب‌یابی کامل می‌تواند باعث خرابی مجدد ماژول شود.

حفاظت‌ها و سیگنال‌های مهم

PS11036 برای حفاظت و کنترل دقیق‌تر اینورتر، چند سیگنال کاربردی در اختیار مدار کنترل قرار می‌دهد.

مقادیر حفاظتی مهم

چرا خرید PS11036 از توکل الکترونیک؟

در قطعاتی مثل PS11036، استفاده از نمونه‌های فیک، ریفر یا بی‌کیفیت می‌تواند باعث خرابی مجدد برد اینورتر، خطای مکرر سیستم، آسیب به موتور و توقف تجهیز شود. این قطعه چند بخش مهم مدار قدرت را در یک پکیج دارد؛ بنابراین اصالت و سلامت آن اهمیت بسیار بالایی دارد.

توکل الکترونیک تأمین‌کننده قطعات الکترونیک صنعتی، ماژول‌های IGBT، IPM، MOSFET و نیمه‌هادی‌های قدرت است. حضور فیزیکی فروشگاه در بازار جمهوری تهران امکان خرید مطمئن، مشاوره تخصصی، بررسی جایگزین و پیگیری سفارش را برای تعمیرکاران، مدیران فنی و واحدهای نگهداری و تعمیرات فراهم می‌کند.

برای خرید PS11036 اورجینال یا دریافت مشاوره قبل از جایگزینی، با توکل الکترونیک تماس بگیرید.

سوالات متداول FAQ

PS11036 چه نوع قطعه‌ای است؟

PS11036 یک ماژول ASIPM / Application Specific Intelligent Power Module ساخت Mitsubishi Electric است. این قطعه شامل پل یکسوساز سه‌فاز، اینورتر سه‌فاز IGBT، مدار درایو و حفاظت‌های داخلی است.

PS11036 برای چه توان و کاربردی مناسب است؟

این ماژول برای اینورترهای سه‌فاز کلاس 2.2kW / 200V AC و کاربردهای کنترل موتور طراحی شده است. جریان خروجی نامی آن 11.0A rms و اضافه‌بار آن 16.5A rms برای 60 ثانیه است.

آیا PS11036 دارای پل یکسوساز داخلی است؟

بله. PS11036 دارای Converter Bridge برای تبدیل ورودی سه‌فاز AC به DC است و در کنار آن، اینورتر سه‌فاز IGBT نیز داخل ماژول قرار دارد.

ورودی کنترلی PS11036 چه سطحی دارد؟

ورودی‌های این ماژول با منطق 5V CMOS/TTL سازگار هستند و دارای Schmitt Trigger Input و مدار Interlock برای جلوگیری از Shoot-Through هستند.

خروجی Vamp در PS11036 چه کاربردی دارد؟

خروجی Vamp برای ارائه سیگنال آنالوگ مرتبط با جریان DC-Link استفاده می‌شود و می‌تواند در فیدبک جریان و کنترل حفاظتی سیستم به کار رود.

قبل از تعویض PS11036 چه مواردی باید بررسی شود؟

قبل از تعویض، باید ورودی سه‌فاز، خازن‌های DC-Link، مسیر P/N، خروجی U/V/W، تغذیه 15V، سیگنال‌های PWM، خروجی Fault و علت سوختن قطعه قبلی بررسی شود.

آیا PS11036 با PS11014 یکی است؟

خیر. هر دو از خانواده ASIPM میتسوبیشی هستند، اما PS11036 برای کلاس 2.2kW / 200V AC طراحی شده، در حالی که PS11014 برای کلاس 0.75kW / AC200V معرفی شده است. جایگزینی آن‌ها بدون بررسی مدار مجاز نیست.
