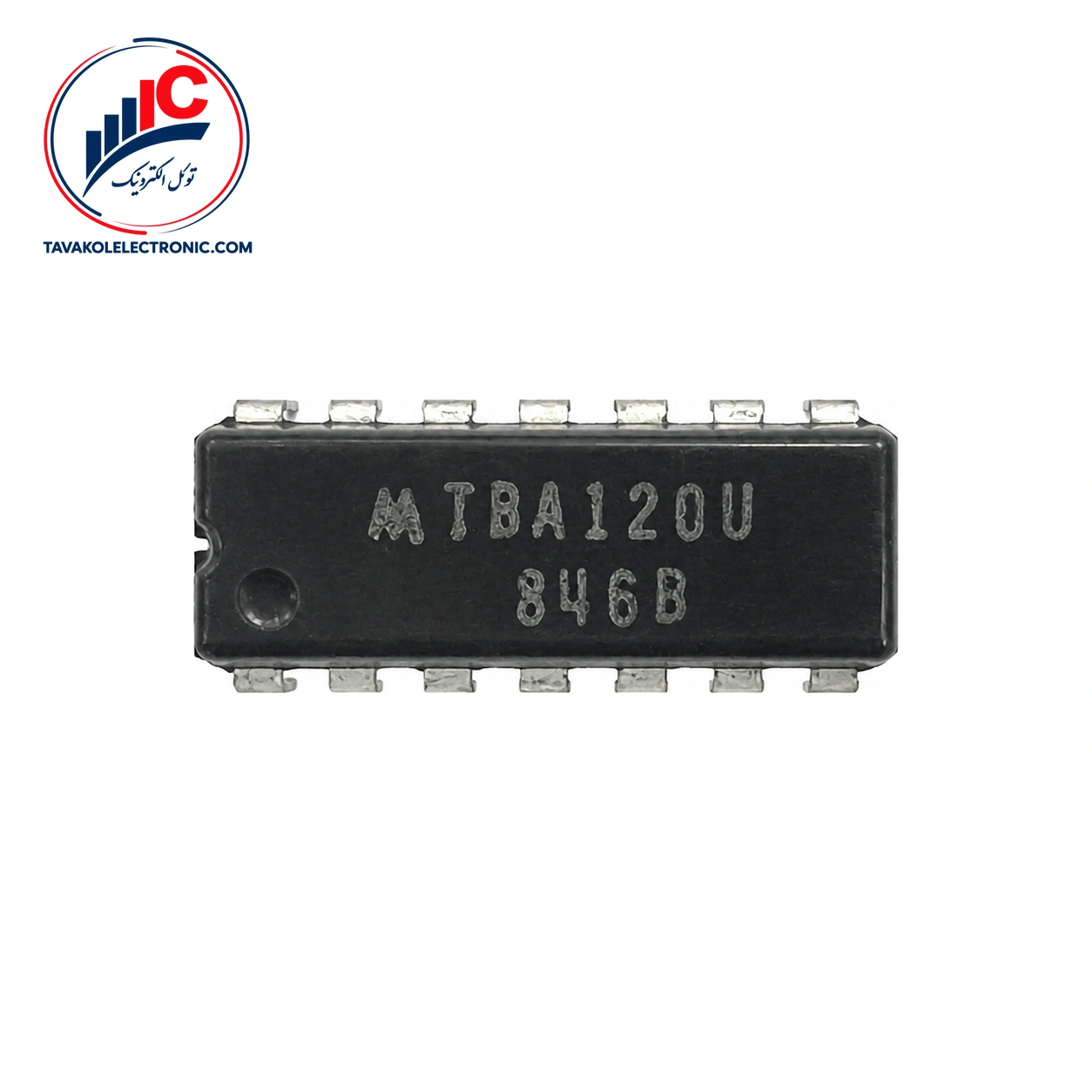

آی سی TBA120U

معرفی TBA120U

TBA120U یک آی‌سی فیلیپس برای تقویت و دمدولاسیون IF صوت تلویزیون است و در ساختار خود یک تقویت‌کننده صوتی هم دارد. این قطعه برای بخش صوت تلویزیون طراحی شده و دمدولاتور FM متقارن، خروجی صوتی قابل تنظیم، خروجی کنترل حجم صدا و ورودی مربوط به عملکرد VCR را در خود جای می‌دهد.

این ترکیب، TBA120U را برای مدارهایی مناسب می‌کند که به تقویت سیگنال IF، دمدولاسیون FM و ایجاد خروجی صوتی نیاز دارند.

عملکرد و ویژگی‌های صوتی TBA120U

بهره ولتاژ IF به‌صورت معمول 68 dB در فرکانس 5,5 MHz است. امپدانس ورودی IF نیز به‌صورت معمول 40 kΩ به‌صورت موازی با 4,5 pF اعلام شده است. مقدار معمول شروع محدودسازی ولتاژ ورودی 30 µV و مقدار معمول AM suppression برابر 60 dB است.

در مسیر صوتی، بازه تنظیم ولتاژ خروجی a.f. به‌صورت معمول 85 dB است. ولتاژ خروجی معمول در پایه 8 برابر 1,2 V rms و در پایه 12 برابر 1,0 V rms اعلام شده است. بهره ولتاژ a.f. بین پایه‌های 8 و 3 نیز مقدار معمول 7,5 دارد. اعوجاج کل معمول 1% است.

مشخصات فنی TBA120U

شرایط تغذیه و نصب

پکیج این قطعه DIL پلاستیکی چهارده‌پایه با شناسه‌های SOT27 و SOT27-1 است. بازه ولتاژ تغذیه کاری از 10 تا 18 V بوده و مقدار معمول تغذیه در پایه 11 برابر 12 V است. جریان تغذیه در همین پایه 9,5 تا 17,5 mA و مقدار معمول آن 13,5 mA اعلام شده است.

دمای محیط کاری از 0 تا +70 °C است. برای نصب یا جایگزینی، پارت‌نامبر، تعداد پایه‌ها و شناسه پکیج را با نمونه موجود تطبیق دهید. حداکثر توان تلفاتی کل 400 mW است.

قیمت و خرید TBA120U

برای استعلام قیمت و موجودی روز با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور فراهم است. این قطعه با ضمانت اصالت کالا ارائه می‌شود و ارسال به سراسر کشور انجام می‌گیرد.

پیش از سفارش، شماره فنی و پکیج را با قطعه مورد نیاز بررسی کنید. برای خرید آی سی و دریافت راهنمایی درباره تأمین، می‌توانید با توکل الکترونیک در ارتباط باشید. این مجموعه در بازار جمهوری تهران نیز حضور فیزیکی دارد.

سؤالات متداول درباره TBA120U

TBA120U چه نوع آی‌سی است؟

این قطعه آی‌سی تقویت‌کننده و دمدولاتور IF صوت تلویزیون است و تقویت‌کننده a.f.، دمدولاتور FM متقارن، خروجی کنترل حجم صدا و ورودی عملکرد VCR دارد.

پکیج و ولتاژ کاری آن چیست؟

پکیج، DIL پلاستیکی 14 پایه با شناسه‌های SOT27 و SOT27-1 است. ولتاژ تغذیه کاری نیز در بازه 10 تا 18 V قرار دارد و مقدار معمول در پایه 11 برابر 12 V است.

آیا بررسی پارت‌نامبر پیش از سفارش لازم است؟

بله، پیش از سفارش شماره فنی، پکیج و تعداد پایه‌ها را با نمونه مورد نیاز تطبیق دهید.

جمع‌بندی و سفارش

این آی‌سی برای بخش IF صوت تلویزیون، با دمدولاسیون FM، تقویت صوتی و خروجی قابل تنظیم، گزینه‌ای تخصصی است. وجود پکیج 14 پایه DIL، بازه تغذیه 10 تا 18 V و شرایط کاری مشخص، بررسی آن را برای تعمیر یا تأمین قطعه ساده‌تر می‌کند. برای دریافت قیمت و موجودی روز و ثبت سفارش با توکل الکترونیک در تماس باشید.
