ماسفت P2503NVG از NIKO SEM یک ترانزیستور اثر میدان Enhancement Mode با یک کانال N و یک کانال P است. این ساختار دوکاناله همراه با پکیج SOP-8 و اجرای بدون سرب، در انتخاب قطعه اهمیت دارد. برای سفارش، پارت‌نامبر، نوع کانال و شرایط مدار را با مشخصات موردنیاز تطبیق دهید.
در این قطعه، مشخصات کانال N و کانال P جداگانه ارائه شده و مقادیر آزمون آن‌ها یکسان نیست. حداقل ولتاژ شکست Drain-Source برای کانال N برابر 30 V و برای کانال P برابر -30 V است. این اندازه‌گیری با VGS = 0 V و جریان 250 µA برای کانال N و -250 µA برای کانال P انجام شده است.
مقاومت روشن Drain-Source در شرایط VGS = 10 V و ID = 7 A برای کانال N، مقدار معمول 18 mΩ و حداکثر 25 mΩ دارد. برای کانال P، در VGS = -10 V و ID = -5 A، مقدار معمول 34 mΩ و حداکثر 45 mΩ است. جریان Drain در مشخصه روشن‌شدن نیز برای کانال N برابر 20 A و برای کانال P برابر -20 A اعلام شده است.
| پارامتر | کانال N | کانال P |
|---|---|---|
| ولتاژ شکست Drain-Source | 30 V | -30 V |
| مقاومت روشن، معمول | 18 mΩ | 34 mΩ |
| مقاومت روشن، حداکثر | 25 mΩ | 45 mΩ |
| ظرفیت ورودی | 790 pF | 690 pF |
| شارژ کل گیت | 16 nC | 14 nC |
ظرفیت ورودی با VGS = 0 V، ولتاژ Drain-Source برابر 10 V یا -10 V و فرکانس 1 MHz اندازه‌گیری شده است. شارژ کل گیت نیز برای کانال N در VDS = 0.5V(BR)DSS، VGS = 10 V و ID = 7 A، و برای کانال P در شرایط متناظر منفی، به‌ترتیب 16 nC و 14 nC است.
پکیج این ماسفت SOP-8 و Lead-Free است. هنگام خرید یا بررسی جایگزین، فقط به ظاهر قطعه اکتفا نکنید و نام دقیق، نوع کانال، پکیج و شرایط کاری مدار را هم‌زمان کنترل کنید. برای مقایسه با انواع ماسفت نیز تفاوت مشخصات کانال N و P، مقدار مقاومت روشن و نحوه تحریک گیت اهمیت دارد.
ولتاژ آستانه گیت کانال N حداقل 1 V، معمول 1.5 V و حداکثر 2.5 V است. برای کانال P، مقادیر متناظر -1 V، -1.5 V و -2.5 V هستند. این مقادیر در VDS = VGS و جریان 250 µA یا -250 µA به‌دست آمده‌اند و نباید بدون توجه به شرایط آزمون، به‌عنوان ولتاژ کاری ثابت تفسیر شوند.
زمان تأخیر روشن‌شدن کانال N معمولاً 2.2 ns و حداکثر 4.4 ns است. برای کانال P، این مقادیر 6.7 ns معمول و 13.4 ns حداکثر هستند. ولتاژ پیش‌رو دیود Source-Drain نیز برای کانال N برابر 1 V و برای کانال P برابر -1 V، در جریان آزمون 1 A یا -1 A و VGS = 0 V، اعلام شده است.
ولتاژ Drain-Source حداکثر مطلق 30 V برای کانال N و -30 V برای کانال P است. ولتاژ Gate-Source حداکثر مطلق برای هر دو کانال ±20 V در نظر گرفته شده است. جریان پیوسته حداکثر مطلق در TC = 25 °C برای کانال N برابر 7 A و برای کانال P برابر -5 A است؛ در TC = 70 °C این مقادیر به‌ترتیب 6 A و -4 A هستند. توان تلفاتی حداکثر نیز در 25 °C برابر 2 W و در 70 °C برابر 1.3 W است.
پیش از ثبت سفارش، تعداد موردنیاز، کانال استفاده‌شده در مدار و نوع پکیج را اعلام کنید تا بررسی سفارش دقیق‌تر انجام شود. حضور فیزیکی فروشگاه در بازار جمهوری تهران نیز برای پیگیری خرید حضوری در دسترس است.
این محصول یک ترانزیستور اثر میدان Enhancement Mode با کانال N و کانال P است و در پکیج SOP-8، Lead-Free عرضه میشود.
برای دریافت قیمت و موجودی روز، تعداد موردنیاز و شرایط تأمین را به توکل الکترونیک اعلام کنید. فروش تکی و تعدادی و تأمین شرکتی امکان‌پذیر است.
این ماسفت دوکاناله، مشخصات مستقل برای کانال N و P، پکیج SOP-8 و مقادیر مشخصی برای مقاومت روشن، ظرفیت ورودی و شارژ گیت دارد. برای ثبت سفارش، پارت‌نامبر و شرایط مدار را تطبیق دهید و سپس برای استعلام موجودی و قیمت با توکل الکترونیک در ارتباط باشید.
| Part Number | P2503NVG |
|---|---|
| پکیج | SOP-8, Lead-Free |
| Channel Type | P-Channel |
| مشخصات فنی | VDS: 30 V, ID: 7 A |

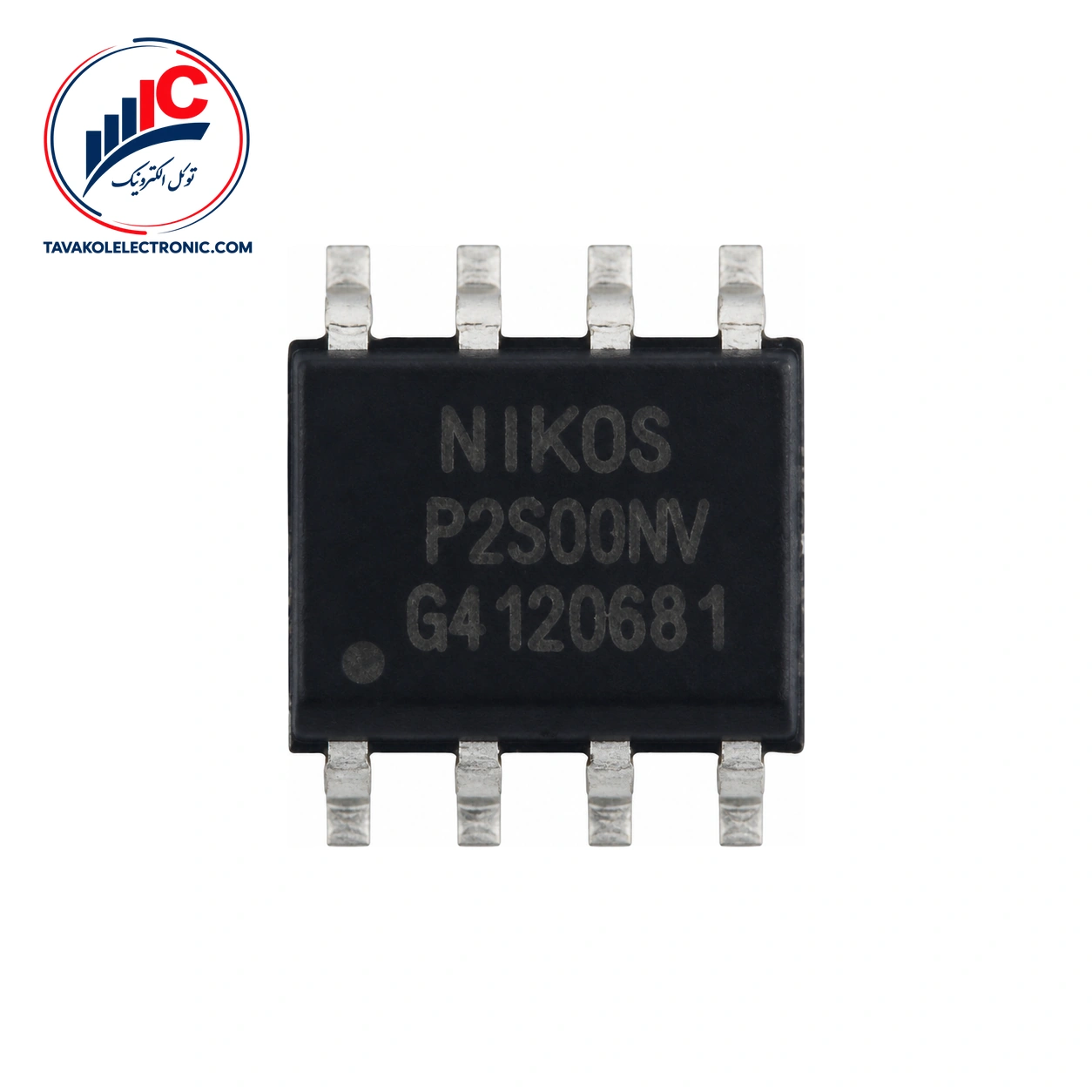

ماسفت P2503NVG
