AO4451 یک ماسفت کانال P از نوع Enhancement Mode است. کاربرد اعلام‌شده برای این قطعه، استفاده به‌عنوان Load Switch است؛ بنابراین هنگام انتخاب، نوع کانال و شرایط واقعی مدار باید در کنار مشخصات الکتریکی بررسی شود.
پکیج این قطعه SOIC-8 است. تطبیق دقیق پارت‌نامبر AO4451 با شماتیک، برد و مشخصات موردنیاز مدار، پیش از خرید و مونتاژ اهمیت دارد. برای مشاهده قطعات هم‌گروه، عبارت مشاهده ماسفت را در فروشگاه توکل الکترونیک دنبال کنید.
مقاومت روشن drain-source یکی از پارامترهای مهم AO4451 است. در شرایط VGS=-10 V، جریان ID=-15 A و دمای TJ=25°C، این مقدار 6.2 mΩ به‌صورت تیپیک و 7.7 mΩ به‌صورت حداکثر اعلام شده است. در شرایط VGS=-4.5 V و ID=-10 A، مقدار تیپیک 9.2 mΩ و مقدار حداکثر 12 mΩ است.
| پارامتر | مقدار | شرایط آزمون یا توضیح |
|---|---|---|
| نوع کانال | P-Channel | Enhancement Mode |
| پکیج | SOIC-8 | شرایط نصب طبق طراحی برد |
| مقاومت روشن | 6.2 typ؛ 7.7 max mΩ | VGS=-10 V، ID=-15 A |
| شارژ کل گیت | 91 typ؛ 120 max nC | VGS=-10 V، VDS=-15 V، ID=-15 A |
| ظرفیت ورودی | 5355 typ؛ 6400 max pF | VGS=0 V، VDS=-15 V، فرکانس 1 MHz |
ولتاژ آستانه گیت AO4451 از حداقل -1.4 V تا حداکثر -2.7 V، با مقدار تیپیک -1.9 V اعلام شده و شرایط آزمون آن VDS=VGS و ID=-250 µA است. این مقدار به‌تنهایی برای قضاوت درباره عملکرد کامل قطعه کافی نیست و باید همراه با مقاومت روشن و ولتاژ درایو گیت بررسی شود.
شارژ کل گیت 91 nC به‌صورت تیپیک و 120 nC به‌صورت حداکثر است. ظرفیت ورودی نیز 5355 pF تیپیک و 6400 pF حداکثر، در شرایط VGS=0 V، VDS=-15 V و فرکانس 1 MHz اعلام شده است. زمان تأخیر خاموش‌شدن تیپیک 82.5 ns است؛ شرایط این اندازه‌گیری شامل VGS=-10 V، VDS=-15 V، RL=1 Ω و RGEN=3 Ω بوده است. رتبه‌بندی ESD قطعه 4 kV بر مبنای Human Body Model است.
ولتاژ drain-source حداکثر AO4451 برابر با -30 V و ولتاژ gate-source حداکثر ±20 V است. جریان drain پیوسته در حدود مطلق، -15 A در TA=25°C و -12.8 A در TA=70°C اعلام شده است. جریان پالسی -80 A نیز یک رتبه‌بندی پالسی است و نباید به‌عنوان جریان کاری پیوسته تفسیر شود.
کاربرد اعلام‌شده AO4451، Load Switch است. پکیج SOIC-8 باید با طراحی برد و نیازهای مونتاژ پروژه تطبیق داده شود. همچنین نوع P-Channel، مقاومت روشن، شارژ گیت و شرایط درایو باید هم‌زمان با نیاز مدار بررسی شوند؛ یکسان‌بودن نام پکیج به‌تنهایی برای جایگزینی قطعه کافی نیست.
بازه دمای پیوند و نگهداری از -55 تا 150°C به‌عنوان حد مطلق اعلام شده است. این بازه، محدوده مجاز درج‌شده برای قطعه است و نباید بدون بررسی شرایط حرارتی مدار، به‌عنوان محدوده عملکرد تضمین‌شده در هر کاربرد در نظر گرفته شود.
برای استعلام قیمت و موجودی روز این ماسفت با توکل الکترونیک تماس بگیرید. فروش به‌صورت تکی و تعدادی انجام میشود و برای خرید عمده یا تأمین شرکتی، امکان دریافت پیش‌فاکتور وجود دارد. ضمانت اصالت کالا، بررسی پارت‌نامبر قبل از سفارش و ارسال به سراسر کشور از خدمات قابل استفاده برای مشتریان است.
این ماسفت یک ماسفت P-Channel از نوع Enhancement Mode با پکیج SOIC-8 و کاربرد Load Switch است. مقاومت روشن، شارژ گیت، ظرفیت ورودی و حدود مجاز ولتاژ و جریان، مهم‌ترین موارد برای بررسی این قطعه هستند. پس از تطبیق مشخصات با مدار، برای استعلام موجودی و ثبت سفارش با توکل الکترونیک در ارتباط باشید.
این قطعه یک ماسفت کانال P از نوع Enhancement Mode است و برای استفاده به‌عنوان Load Switch معرفی شده است.
پکیج آن SOIC-8 است. پیش از سفارش، سازگاری پکیج با طراحی برد و نیازهای مونتاژ بررسی شود.
خیر. مقدار -15 A یک حد مطلق برای جریان drain پیوسته در TA=25°C است و نباید بدون بررسی شرایط مدار و حرارت، به‌عنوان جریان کاری قطعی استفاده شود.
| Part Number | AO4451 |
|---|---|
| پکیج | SOIC-8 |
| Channel Type | P-Channel |
| مشخصات فنی | VDS: -30 V, ID: -15 A |

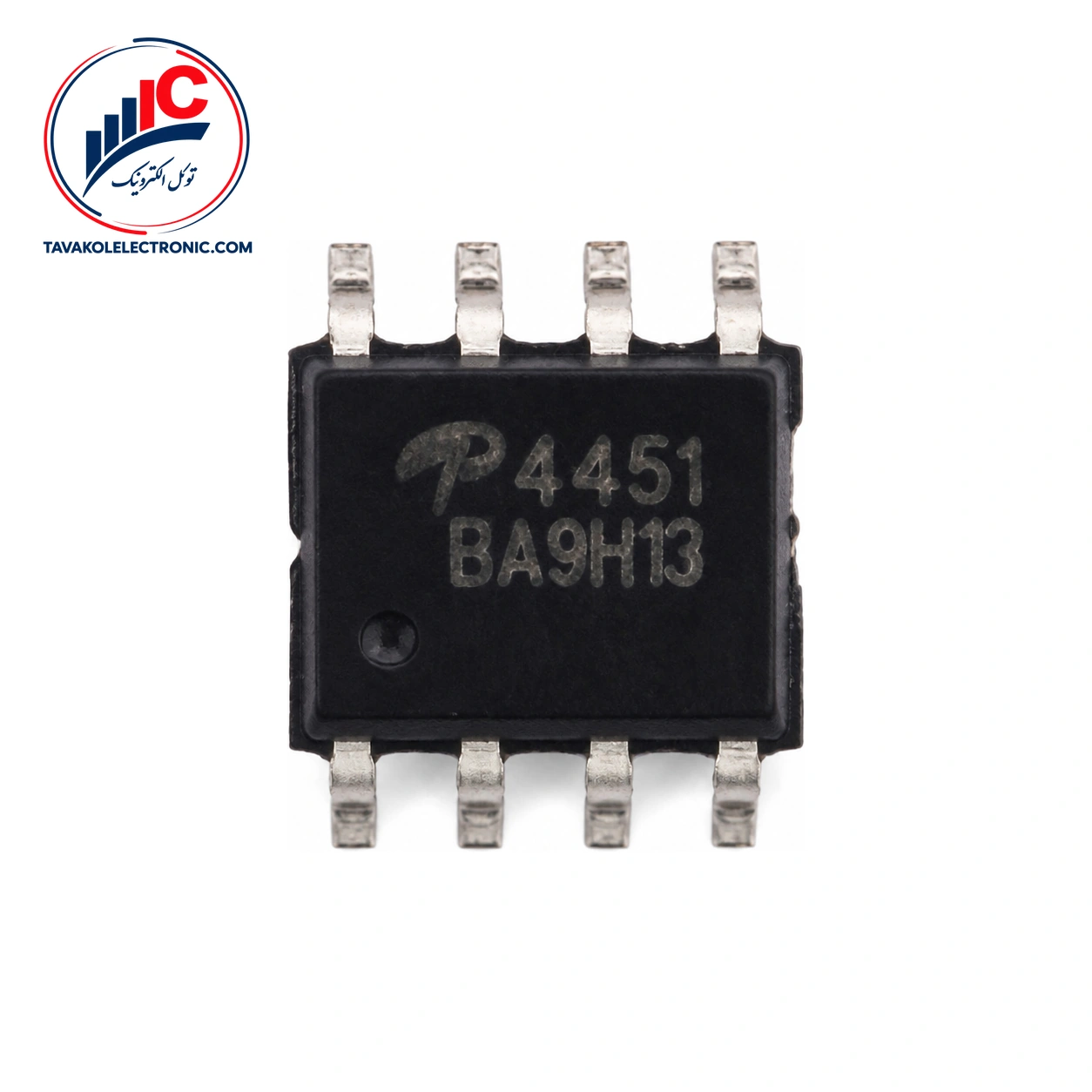

ماسفت AO4451
