ماژول IPM مدل PS21563-P

توضیحات

خرید و قیمت PS21563-P

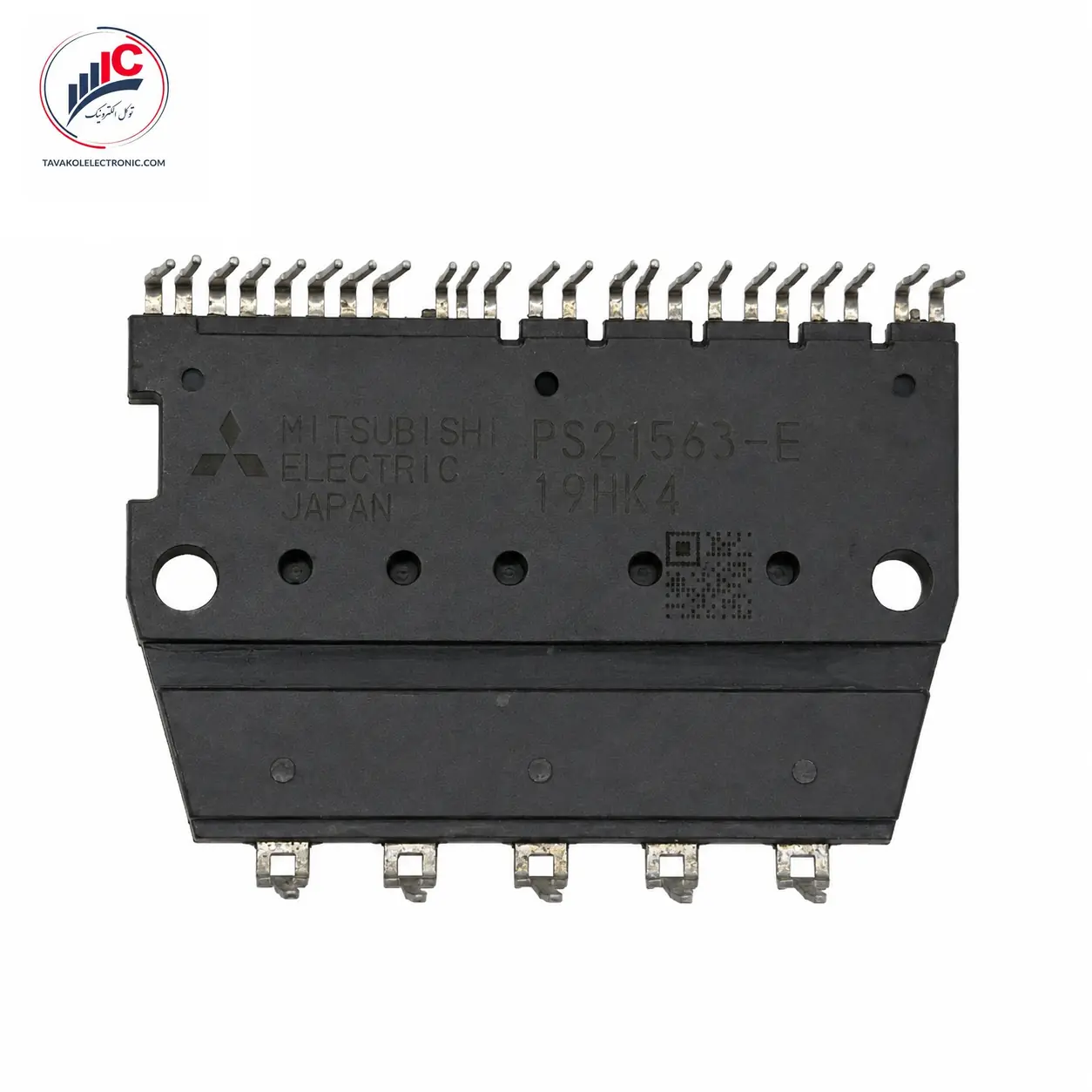

PS21563-P یک ماژول هوشمند قدرت از برند Mitsubishi Electric است که برای راه‌اندازی و کنترل موتورهای سه‌فاز کم‌قدرت در بردهای اینورتر طراحی شده است. این قطعه طبقه قدرت IGBT، مدارهای درایو و حفاظت‌های ضروری را در یک پکیج فشرده Mini-DIP در اختیار طراح یا تعمیرکار قرار می‌دهد.

ماژول PS21563-P دارای ولتاژ نامی 600 ولت و جریان نامی 10 آمپر است و طبق کاتالوگ سازنده، برای موتورهایی با توان کاربردی حدود 0.4 کیلووات معرفی شده است. این مشخصات باعث می‌شود قطعه برای بردهای کنترل موتور کوچک و تجهیزات دارای ورودی برق AC در محدوده 100 تا 200 ولت مناسب باشد؛ البته سازگاری نهایی باید با طراحی برد، پین‌آوت و شماره کامل قطعه بررسی شود.

برای خرید PS21563-P تنها شباهت ظاهری ماژول کافی نیست. پسوند P، تعداد پایه‌ها، فرم پکیج و چینش اتصالات قدرت باید با قطعه قبلی مطابقت داشته باشد. مدل PS21563-SP با وجود شباهت اسمی، دارای توپولوژی و پکیج متفاوتی است و نباید بدون بررسی فنی به‌عنوان جایگزین استفاده شود.

برای دریافت قیمت PS21563-P، استعلام موجودی یا سفارش تعدادی، تصویر واضح قطعه قبلی، تعداد موردنیاز و مدل برد یا دستگاه را برای توکل الکترونیک ارسال کنید. قیمت این قطعات با توجه به موجودی و شرایط بازار به‌صورت روزانه بررسی می‌شود.

جهت بررسی اسناد فنی ، می‌توانید به سایت رسمی شرکت میتسوبیشی مراجعه نمایید

برای مشاهده مدل‌های دیگر می‌توانید به دسته خرید ماژول IPM مراجعه کنید.

مشخصات مهم برای خریدار

مشخصات زیر از کاتالوگ Mitsubishi و دیتاشیت اختصاصی این مدل استخراج شده‌اند.

مزایا و ویژگی‌های مهم محصول

یکی از مزیت‌های اصلی این ماژول، یکپارچه‌بودن شش IGBT پل سه‌فاز با مدارهای درایو و حفاظت است. در نتیجه، برد سازگار برای راه‌اندازی موتور به تعداد کمتری قطعه مجزا نیاز دارد و عیب‌یابی یا تعویض طبقه قدرت ساده‌تر می‌شود.

وجود حفاظت افت ولتاژ تغذیه کنترلی می‌تواند از عملکرد نامطمئن IGBTها هنگام کاهش ولتاژ درایور جلوگیری کند. بخش Low-Side نیز دارای حفاظت اتصال کوتاه است و خروجی خطا می‌تواند وضعیت حفاظتی ماژول را به کنترلر برد اعلام کند. ورودی‌های کنترلی با منطق CMOS/TTL سه و پنج ولت سازگار هستند.

برای تعمیرکاری که برد اصلی دستگاه از همین پارت‌نامبر استفاده می‌کند، تهیه PS21563-P دقیق معمولاً انتخاب مطمئن‌تری از نصب یک مدل ظاهراً مشابه است؛ زیرا تفاوت کوچک در پین‌آوت، مدار حفاظت یا اتصال پایه‌ها می‌تواند باعث روشن‌نشدن برد یا آسیب مجدد به ماژول شود.

کاربردهای PS21563-P

این ماژول برای تبدیل توان DC به خروجی AC سه‌فاز و کنترل موتورهای کوچک طراحی شده است. کاربردهای منطقی آن عبارت‌اند از:

• بردهای اینورتر کنترل موتور کم‌قدرت
• درایو موتورهای سه‌فاز کوچک
• تجهیزات خانگی دارای برد اینورتر سازگار
• کنترل فن، پمپ یا کمپرسور کم‌ظرفیت
• سیستم‌های کنترل حرکت با توان پایین
• تعمیر بردی که به‌صورت کارخانه‌ای از همین مدل استفاده می‌کند

دیتاشیت، کاربرد اصلی را درایو اینورتر موتورهای کم‌قدرت با ورودی AC 100 تا 200 ولت معرفی می‌کند. استفاده در هر دستگاه مشخص باید براساس شماره PCB، مدار برد و قطعه نصب‌شده قبلی تأیید شود.

برای مشاهده قطعات مشابه می‌توانید به دسته خرید ماژول IPM در سایت توکل الکترونیک مراجعه کنید.

نکات مهم قبل از خرید

پیش از ثبت سفارش، نوشته روی بدنه قطعه را کامل بخوانید و مطمئن شوید پسوند P در انتهای کد وجود دارد. حذف پسوند یا اشتباه‌گرفتن آن با نسخه SP ممکن است باعث خرید مدل ناسازگار شود.

پکیج این مدل باید با فرم Mini-DIP نوع D4 و تعداد ۳۵ پایه مطابقت داشته باشد. محل پایه‌های قدرت P، U، V، W و N و همچنین پایه‌های کنترلی باید با برد فعلی یکسان باشد. در دیتاشیت این مدل برای پایه ۲۰ نیز اتصال مشخصی تعریف شده است؛ بنابراین جایگزینی با نسل یا نسخه نزدیک بدون بررسی نقشه پایه‌ها توصیه نمی‌شود.

هنگام استعلام، موارد زیر را ارسال کنید:

• تصویر واضح پارت‌نامبر و لوگوی روی ماژول
• تصویر کامل پایه‌ها از روبه‌رو و پشت
• شماره برد یا PCB
• مدل دستگاه
• تعداد موردنیاز
• سابقه خرابی احتمالی بخش درایو یا موتور

همچنین پیش از نصب ماژول جدید، مدار گیت، تغذیه درایور، مقاومت‌های ورودی، شنت جریان، خازن‌های تغذیه و وضعیت موتور بررسی شوند. نصب قطعه جدید روی برد معیوب ممکن است باعث خرابی مجدد آن شود.

تفاوت PS21563-P با مدل‌های مشابه

مدل‌های PS21562-P، PS21563-P و PS21564-P در یک خانواده و پکیج D4 قرار دارند، اما جریان و توان پیشنهادی موتور آن‌ها متفاوت است. مدل PS21562-P برابر 5 آمپر، مدل موردنظر 10 آمپر و PS21564-P برابر 15 آمپر معرفی شده‌اند. این تفاوت به معنی امکان جایگزینی مستقیم آن‌ها نیست.

همچنین PS21563-SP نسخه Open Emitter این خانواده است و در کاتالوگ با پکیج D5 معرفی شده است؛ درحالی‌که نسخه P از پکیج D4 استفاده می‌کند. بنابراین پسوند SP نباید نادیده گرفته شود.

جایگزینی مدل‌های نزدیک بدون بررسی پین‌آوت، پکیج و طراحی برد توصیه نمی‌شود.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک امکان استعلام قیمت و موجودی روز، فروش تکی و تعدادی، تأمین شرکتی و صدور پیش‌فاکتور را فراهم می‌کند. پیش از سفارش می‌توانید تصویر قطعه معیوب و شماره برد را ارسال کنید تا احتمال اشتباه در انتخاب مدل کاهش پیدا کند.

امکان ارسال سفارش به سراسر کشور و مراجعه حضوری در بازار جمهوری تهران نیز وجود دارد.

برای خرید PS21563-P، تعداد موردنیاز و تصویر قطعه قبلی را ارسال کنید تا قیمت و موجودی بررسی شود.

سوالات متداول

PS21563-P چه نوع قطعه‌ای است؟

یک ماژول IPM سه‌فاز مبتنی بر IGBT برای کنترل موتورهای کم‌قدرت است.

ولتاژ و جریان این ماژول چقدر است؟

ولتاژ نامی آن 600 ولت و جریان نامی آن 10 آمپر است.

این قطعه MOSFET است یا IGBT؟

ساختار طبقه قدرت این مدل مبتنی بر IGBT نسل پنجم است.

آیا ماژول دارای حفاظت اتصال کوتاه است؟

بله، حفاظت اتصال کوتاه برای بخش IGBTهای Low-Side و خروجی اعلام خطا در دیتاشیت ذکر شده است.

آیا PS21563-SP جایگزین مستقیم نسخه P است؟

خیر. نسخه SP دارای توپولوژی Open Emitter و پکیج متفاوت است و جایگزینی آن بدون بررسی برد توصیه نمی‌شود.

برای استعلام موجودی چه اطلاعاتی ارسال شود؟

تصویر قطعه، شماره PCB، مدل دستگاه، تعداد موردنیاز و تصویر پایه‌ها ارسال شود.

جمع‌بندی و استعلام موجودی

PS21563-P میتسوبیشی یک ماژول هوشمند قدرت سه‌فاز با ساختار IGBT، ولتاژ 600V، جریان 10A و پکیج 35 پایه Mini-DIP D4 است. این قطعه برای کنترل موتورهای کوچک و تعمیر بردهای اینورتر سازگار کاربرد دارد.

مهم‌ترین نکته هنگام سفارش، تطبیق پارت‌نامبر کامل، پسوند P، فرم پکیج و پین‌آوت با قطعه قبلی است. برای دریافت قیمت روز، بررسی موجودی، خرید عمده یا دریافت پیش‌فاکتور PS21563-P با توکل الکترونیک تماس بگیرید.
