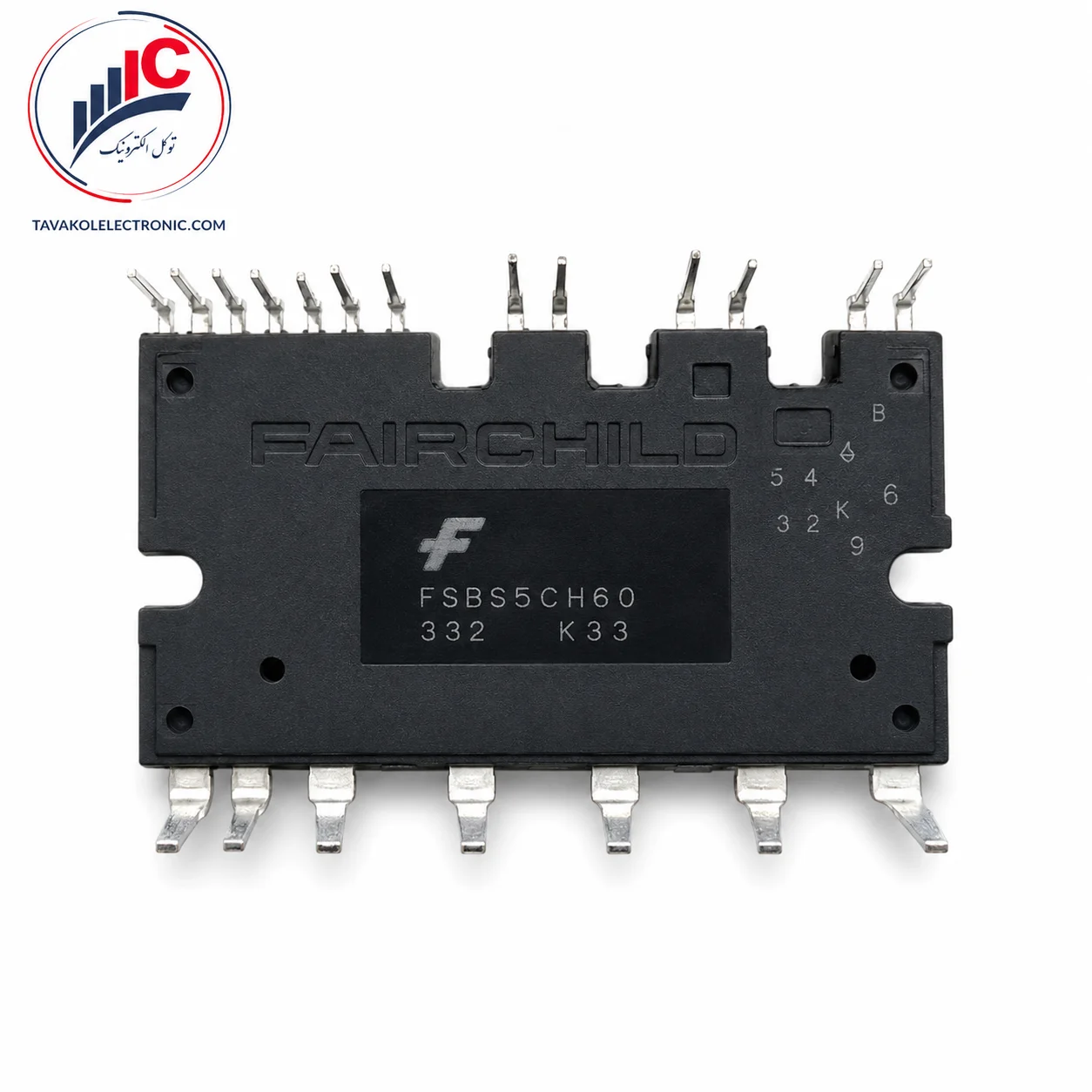

ماژول IPM مدل FSBS5CH60

توضیحات

خرید و قیمت FSBS5CH60

FSBS5CH60 یک ماژول IPM سه‌فاز از سری Motion SPM 3 فیرچایلد است که شش IGBT، دیودهای هرزگرد، گیت‌درایورهای High-Side و Low-Side و مدارهای حفاظتی اصلی را در یک پکیج یکپارچه ارائه می‌کند. این قطعه برای تبدیل توان DC به خروجی AC سه‌فاز در بردهای کنترل موتور سازگار طراحی شده است.

این ماژول دارای ولتاژ نامی ۶۰۰ ولت و جریان کلکتور ۵ آمپر برای هر IGBT است. مقدار ۱۰ آمپر که در دیتاشیت دیده می‌شود، جریان پیک با عرض پالس کمتر از یک میلی‌ثانیه است و نباید به‌عنوان جریان دائم قطعه در نظر گرفته شود.

برای خرید FSBS5CH60 باید کد کامل روی بدنه، پکیج ۲۷ پایه، شکل پایه‌های قدرت و کنترل و مدار Bootstrap برد بررسی شود. شباهت ظاهری با مدل‌های ۱۰ یا ۱۵ آمپر این خانواده، دلیل مناسبی برای جایگزینی نیست.

جهت دریافت قیمت FSBS5CH60، استعلام موجودی و سفارش، تعداد موردنیاز و تصویر واضح قطعه قبلی را برای توکل الکترونیک ارسال کنید. امکان فروش تکی، خرید تعدادی و تأمین شرکتی این قطعه قابل بررسی است.

مشخصات مهم برای خریدار

دیاگرام داخلی صفحه ۴ دیتاشیت، ساختار شش IGBT و دیودهای هرزگرد را نشان می‌دهد و جدول صفحه ۵ مشخصات ۶۰۰ ولت، ۵ آمپر نامی و ۱۰ آمپر پیک را تأیید می‌کند.

مزایا و ویژگی‌های مهم محصول

قرارگرفتن طبقه قدرت سه‌فاز و گیت‌درایورها درون یک ماژول، تعداد قطعات جداگانه روی برد را کاهش می‌دهد و برای تعمیر بردهایی که همین پارت‌نامبر را دارند، فرایند تعویض طبقه اینورتر را ساده‌تر می‌کند.

پایه‌های منفی IGBTهای Low-Side برای سه فاز NU، NV و NW به‌صورت جداگانه ارائه شده‌اند. این ساختار به طراح اجازه می‌دهد جریان فازهای U، V و W را با شنت‌های مجزا اندازه‌گیری کند.

ماژول دارای حفاظت افت ولتاژ تغذیه در بخش‌های High-Side و Low-Side است. حفاظت اتصال کوتاه نیز در بخش Low-Side وجود دارد و از طریق پایه CSC و مدار شنت خارجی عمل می‌کند. خروجی VFO می‌تواند برخی خطاهای حفاظتی را به کنترلر برد گزارش دهد.

بستر سرامیکی DBC به بهبود انتقال حرارت کمک می‌کند؛ بااین‌حال عملکرد مطمئن همچنان به نصب صحیح، هیت‌سینک مناسب، خمیر حرارتی و رفع علت اصلی خرابی برد وابسته است.

کاربردهای FSBS5CH60

طبق دیتاشیت، این محصول برای کنترل حرکت در لوازم خانگی و تجهیزات موتور صنعتی طراحی شده است. کاربردهای منطقی آن عبارت‌اند از:

• بردهای اینورتر کم‌قدرت
• کنترل موتور القایی AC
• درایو موتور BLDC
• کنترل موتور PMSM
• لوازم خانگی دارای برد اینورتر سازگار
• فن، پمپ و کمپرسورهای دارای طراحی متناسب
• تجهیزات کنترل موتور صنعتی
• تعمیر بردی که همین کد روی آن نصب شده است

دیتاشیت، دستگاه یا برند مشخصی را به‌عنوان کاربرد اختصاصی معرفی نمی‌کند؛ بنابراین نباید این ماژول را بدون بررسی، مخصوص کولر، لباس‌شویی یا یخچال خاصی دانست.

برای مشاهده مدل‌های دیگر می‌توانید به دسته خرید ماژول IPM فیرچایلد مراجعه کنید.

نکات مهم قبل از خرید

پیش از سفارش FSBS5CH60 موارد زیر را بررسی کنید:

• نوشته روی بدنه دقیقاً با کد سفارش یکسان باشد.
• پکیج قطعه با SPMBA-027 تطبیق داده شود.
• تعداد و فرم ۲۷ پایه بررسی شود.
• محل پایه‌های قدرت P، U، V، W، NU، NV و NW با برد مطابقت داشته باشد.
• شماره PCB و مدل دستگاه ثبت شود.
• دیودها، مقاومت‌ها و خازن‌های خارجی مدار Bootstrap تست شوند.
• مدار شنت جریان و مسیر پایه CSC بررسی شود.
• تغذیه ۱۵ ولت، سیگنال‌های گیت و موتور پیش از نصب قطعه جدید آزمایش شوند.
• سطح تماس هیت‌سینک و عایق‌کاری مکانیکی کنترل شود.

هنگام استعلام، تصویر واضح نوشته روی قطعه، نمای پایه‌ها، شماره برد، مدل دستگاه و تعداد موردنیاز را ارسال کنید. نصب قطعه جدید بدون رفع ایراد مدار جانبی ممکن است باعث خرابی مجدد آن شود.

تفاوت با مدل‌های مشابه

این مدل را نباید فقط به‌دلیل مشابهت نام یا شکل ظاهری با FSBF15CH60BT یا سایر اعضای Motion SPM 3 جایگزین کرد. مدل FSBS5CH60 جریان نامی ۵ آمپر دارد، پکیج آن SPMBA-027 است و مدار پیشنهادی آن به دیود Bootstrap خارجی نیاز دارد.

در مقابل، بعضی مدل‌های خانواده FSBF دارای دیود Bootstrap داخلی و پکیج متفاوت هستند. حتی در صورت یکسان‌بودن تعداد پایه‌ها، مشخصات جریان، ابعاد، طراحی درایور و مدار جانبی می‌تواند متفاوت باشد.

جایگزینی این مدل بدون بررسی پین‌آوت، پکیج و طراحی برد توصیه نمی‌شود.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک امکان استعلام قیمت و موجودی روز، فروش تکی و تعدادی، تأمین شرکتی، صدور پیش‌فاکتور و ارسال به سراسر کشور را فراهم می‌کند. خریدار می‌تواند پیش از سفارش تصویر قطعه معیوب و شماره برد را برای بررسی اولیه ارسال کند.

حضور فیزیکی مجموعه در بازار جمهوری تهران و بررسی کد پیش از ثبت سفارش، احتمال انتخاب مدل اشتباه را کاهش می‌دهد.

برای خرید FSBS5CH60، تعداد موردنیاز و تصویر قطعه قبلی را ارسال کنید تا قیمت و موجودی بررسی شود.

سوالات متداول

FSBS5CH60 چه نوع قطعه‌ای است؟

یک ماژول IPM اینورتر سه‌فاز مبتنی بر IGBT با گیت‌درایور و حفاظت‌های اصلی داخلی است.

ولتاژ و جریان این ماژول چقدر است؟

ولتاژ IGBTها ۶۰۰ ولت و جریان نامی هر سوئیچ ۵ آمپر است. جریان ۱۰ آمپر فقط مقدار پیک کوتاه‌مدت محسوب می‌شود.

آیا این محصول MOSFET است یا IGBT؟

طبقه قدرت آن از شش IGBT و دیودهای هرزگرد تشکیل شده است.

آیا دیود Bootstrap داخلی دارد؟

خیر. در دیتاشیت، دیود و مقاومت Bootstrap به‌صورت اجزای خارجی در مدار پیشنهادی نشان داده شده‌اند.

آیا حفاظت اتصال کوتاه دارد؟

بله، اما این حفاظت طبق دیتاشیت فقط برای IGBTهای Low-Side عمل می‌کند و به مدار شنت و فیلتر خارجی وابسته است.

آیا حفاظت حرارتی داخلی دارد؟

حفاظت اضافه‌دما، NTC یا خروجی سنجش دمای داخلی برای این مدل در دیتاشیت تأیید نشده است.

برای استعلام موجودی چه اطلاعاتی ارسال شود؟

تصویر نوشته روی قطعه، نمای پایه‌ها، شماره PCB، مدل دستگاه و تعداد موردنیاز ارسال شود.

جمع‌بندی و استعلام موجودی

FSBS5CH60 یک ماژول IPM سه‌فاز فیرچایلد با فناوری IGBT، ولتاژ ۶۰۰ ولت و جریان نامی ۵ آمپر است. گیت‌درایور داخلی، حفاظت افت ولتاژ، حفاظت اتصال کوتاه Low-Side و خروجی خطا از ویژگی‌های اصلی آن هستند.

مهم‌ترین نکته خرید، تطبیق پکیج SPMBA-027، پین‌آوت و مدار Bootstrap خارجی با برد قبلی است. برای دریافت قیمت روز، بررسی موجودی، خرید عمده یا صدور پیش‌فاکتور FSBS5CH60 با توکل الکترونیک تماس بگیرید.
