خرید و قیمت IRAMX16UP60B

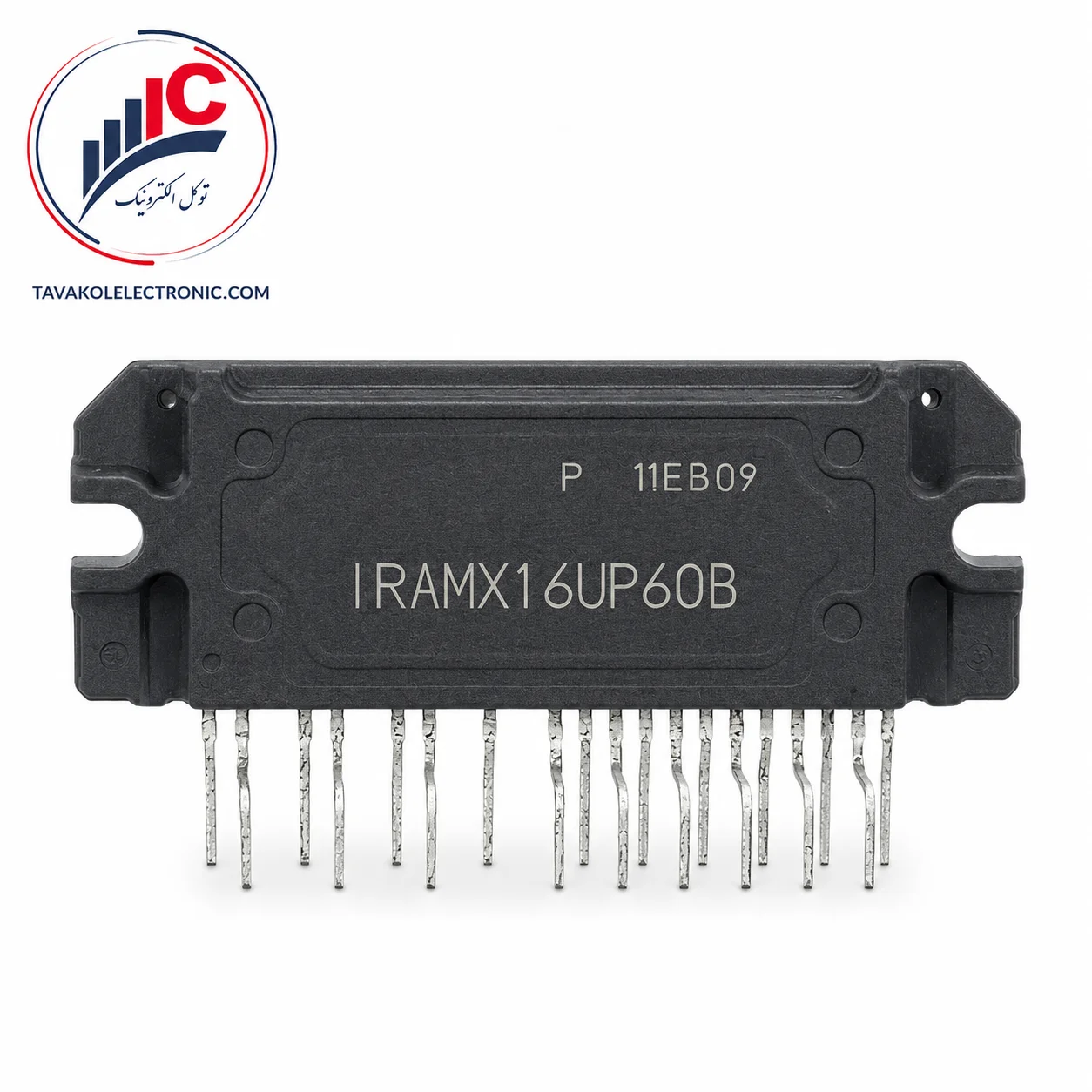

IRAMX16UP60B یک ماژول IPM سه‌فاز از برند International Rectifier است که برای راه‌اندازی موتورهای AC در کولرهای اینورتر، درایو کمپرسور و تجهیزات صنعتی سبک استفاده می‌شود. این محصول شش IGBT قدرت، گیت‌درایورهای High-Side و Low-Side، دیودهای Bootstrap، مدارهای حفاظتی و مقاومت سنجش جریان را در یک پکیج ایزوله قرار می‌دهد.

ولتاژ بلوکه‌سازی این ماژول ۶۰۰ ولت و جریان خروجی آن در دمای کیس ۲۵ درجه ۱۶ آمپر RMS است. در دمای کیس ۱۰۰ درجه، جریان مجاز به ۸ آمپر RMS کاهش پیدا می‌کند. مقدار ۳۰ آمپر نیز جریان پالسی با مدت کمتر از ۱۰۰ میلی‌ثانیه است و نباید به‌عنوان جریان کاری دائم محصول معرفی شود.

وجود شنت داخلی 18.1 میلی‌اهم یکی از مزیت‌های مهم این مدل است. این شنت امکان دریافت بازخورد جریان و تشخیص اضافه‌جریان را با قطعات جانبی کمتر فراهم می‌کند.

برای خرید IRAMX16UP60B باید پارت‌نامبر کامل، حرف X در بخش ابتدایی کد، حرف B انتهایی، فرم پایه‌ها و مدار سنجش جریان با برد قبلی تطبیق داده شوند. شباهت ظاهری با مدل‌های سری IRAMS یا یکسان‌بودن کلاس ولتاژی، جایگزینی مستقیم را تضمین نمی‌کند.

برای دریافت قیمت IRAMX16UP60B، استعلام موجودی، فروش تکی یا تعدادی و صدور پیش‌فاکتور، تصویر قطعه قبلی، شماره PCB و تعداد موردنیاز را برای توکل الکترونیک ارسال کنید.

مشخصات مهم برای خریدار

مشخصه	مقدار
پارت‌نامبر	IRAMX16UP60B
برند	International Rectifier / IR
خانواده	iMOTION
نوع قطعه	ماژول IPM سه‌فاز
ساختار قدرت	سه نیم‌پل، مجموعاً ۶ IGBT
فناوری قدرت	Punch-Through IGBT
ولتاژ بلوکه‌سازی	۶۰۰ ولت
جریان در TC=25°C	۱۶ آمپر RMS
جریان در TC=100°C	۸ آمپر RMS
جریان پالسی	۳۰ آمپر، کمتر از 100ms
حداکثر ولتاژ باس	۴۵۰ ولت
توان پیشنهادی موتور	حدود 0.75 تا 2.2 کیلووات
محدوده ورودی کاربردی	85 تا 253 ولت AC
مقاومت شنت داخلی	18.1mΩ تیپیک
توان شنت داخلی	حداکثر ۳ وات
آستانه حفاظت جریان	حدود ۲۱ تا ۲۸ آمپر
دیود Bootstrap	داخلی
خازن Bootstrap	خارجی
پایش دما	NTC داخلی و پایه VTH
مقاومت NTC در 25°C	حدود ۱۰۰ کیلو‌اهم
خروجی خطا و فعال‌سازی	FLT-EN
پایه سنجش جریان	ITRIP
منطق ورودی	Active Low
حفاظت‌ها	اضافه‌جریان، UVLO و جلوگیری از Cross-Conduction
حداکثر فرکانس PWM	۲۰ کیلوهرتز
ولتاژ عایقی	حداقل ۲۰۰۰ ولت RMS
تعداد موقعیت پایه	۲۳ موقعیت با ۱۹ پایه فعال

مقادیر جریان، ولتاژ و توان موتور در صفحه اول دیتاشیت و مشخصات شنت و NTC در صفحه ۶ ارائه شده‌اند. جدول صفحه ۸ نیز چیدمان کامل پایه‌ها را نشان می‌دهد.

شنت داخلی و حفاظت اضافه‌جریان

مهم‌ترین ویژگی IRAMX16UP60B وجود شنت داخلی با مقاومت تیپیک 18.1 میلی‌اهم است. سیگنال جریان از طریق پایه ITRIP در اختیار مدار کنترل قرار می‌گیرد و برای پایش جریان و تشخیص اضافه‌بار استفاده می‌شود.

آستانه حفاظت جریان براساس دیتاشیت بین ۲۱ تا ۲۸ آمپر قرار دارد. هنگام تشخیص اضافه‌جریان، هر شش خروجی ماژول خاموش می‌شوند و پایه FLT-EN وضعیت خطا را به کنترلر اعلام می‌کند.

کنترلر باید در مدت فعال‌بودن خطا، تولید PWM را متوقف کند و قبل از شروع مجدد، علت اضافه‌جریان برطرف شده باشد. به همین دلیل هنگام تعمیر برد، فقط تعویض ماژول کافی نیست و موتور، مسیر خروجی و تغذیه DC-Link نیز باید بررسی شوند.

NTC داخلی و پایش حرارتی

این محصول دارای ترمیستور NTC داخلی با مقاومت تیپیک ۱۰۰ کیلو‌اهم در دمای ۲۵ درجه سانتی‌گراد است. سیگنال دما از پایه VTH خارج می‌شود و کنترلر می‌تواند با خواندن آن، افزایش دمای داخلی ماژول را تشخیص دهد.

دیتاشیت برای این مدل پایش دما را تأیید می‌کند، اما حفاظت قطع خودکار اضافه‌دما را به‌صورت مستقل معرفی نمی‌کند. بنابراین تصمیم کاهش بار یا خاموش‌کردن موتور باید توسط کنترلر برد انجام شود.

وجود NTC جایگزین هیت‌سینک، خمیر حرارتی و نصب صحیح نیست. در جریان‌های بالا، کیفیت انتقال حرارت تأثیر مستقیمی بر ظرفیت واقعی قطعه دارد.

کاربردهای IRAMX16UP60B

براساس دیتاشیت، این مدل برای درایو موتور لوازم خانگی و کاربردهای صنعتی سبک طراحی شده است:

برد اینورتر کولر و سیستم تهویه
درایو کمپرسور
کنترل موتور AC سه‌فاز
فن و پمپ دارای کنترل دور
ماشین لباس‌شویی صنعتی یا پرقدرت
تجهیزات موتور با توان حدود 0.75 تا 2.2 کیلووات
تعمیر بردی که همین پارت‌نامبر روی آن نصب شده است

هنگام سفارش IRAMX16UP60B باید توان موتور، شماره برد، ولتاژ باس، پین‌آوت و مدار بازخورد جریان بررسی شوند. ذکر کاربرد کولر یا کمپرسور به‌معنای سازگاری با تمام مدل‌های این تجهیزات نیست.

برای مشاهده مدل‌های دیگر می‌توانید به قیمت ماژول IPM مراجعه کنید.

نکات مهم قبل از خرید و نصب

پیش از ثبت سفارش این موارد کنترل شوند:

نوشته روی بدنه دقیقاً IRAMX16UP60B باشد.
حرف X با S در مدل‌های IRAMS اشتباه نشود.
نسخه معمولی با IRAMX16UP60B-2 اشتباه نشود.
فرم و زاویه پایه‌ها با PCB مطابقت داشته باشند.
پایه ITRIP و مدار بازخورد جریان بررسی شوند.
پایه FLT-EN دارای Pull-Up مناسب باشد.
پایه VTH و مدار خواندن NTC آزمایش شوند.
تغذیه ۱۵ ولت و خازن‌های Bootstrap سالم باشند.
موتور و خروجی‌های U، V و W اتصال کوتاه نداشته باشند.
هیت‌سینک، خمیر حرارتی و فشار نصب مناسب باشند.

تعویض ماژول بدون رفع ایراد موتور، باس DC یا مدار فرمان ممکن است باعث سوختن دوباره قطعه شود.

تفاوت IRAMX16UP60B با IRAMS10UP60B

هر دو مدل دارای شنت داخلی و کلاس ولتاژی ۶۰۰ ولت هستند، اما ظرفیت و پکیج آن‌ها یکسان نیست:

مشخصه	IRAMX16UP60B	IRAMS10UP60B
جریان در TC=25°C	۱۶ آمپر	۱۰ آمپر
جریان در TC=100°C	۸ آمپر	۵ آمپر
جریان پالسی	۳۰ آمپر	۱۵ آمپر
شنت داخلی	18.1mΩ	33.3mΩ
توان موتور پیشنهادی	0.75 تا 2.2kW	0.4 تا 0.75kW
فناوری IGBT	Punch-Through	Non-Punch Through

مدل ۱۶ آمپر قوی‌تر است، اما استفاده از آن به‌جای نسخه ۱۰ آمپر فقط پس از بررسی پین‌آوت، طراحی PCB، خنک‌کاری و آستانه حفاظت قابل تأیید است.

تفاوت نسخه معمولی با IRAMX16UP60B-2

صفحه ۱۶ نقشه مکانیکی نسخه استاندارد و صفحه ۱۷ فرم پایه نسخه -2 را نمایش می‌دهد. مشخصات الکتریکی مشترک هستند، اما زاویه و فرم پایه‌ها تفاوت دارند.

قبل از جایگزینی باید این موارد بررسی شوند:

زاویه خم پایه‌ها
ارتفاع نصب از PCB
فاصله قطعه تا هیت‌سینک
جهت نصب روی برد
کد کامل حک‌شده روی بدنه

IRAMX16UP60B-2 بدون بررسی نقشه مکانیکی، جایگزین مستقیم نسخه معمولی معرفی نشود.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک امکان فروش IRAMX16UP60B به‌صورت تکی و تعدادی، استعلام قیمت روز، سفارش عمده، تأمین شرکتی، صدور پیش‌فاکتور و ارسال به سراسر کشور را فراهم می‌کند.

پیش از خرید، مشتری می‌تواند تصویر قطعه قبلی، نمای پایه‌ها و شماره برد را برای بررسی اولیه ارسال کند. حضور فیزیکی مجموعه در بازار جمهوری تهران و کنترل پارت‌نامبر و فرم پایه‌ها پیش از فروش، احتمال سفارش مدل اشتباه را کاهش می‌دهد.

برای دریافت قیمت روز IRAMX16UP60B، مشاوره خرید و بررسی موجودی، تصویر قطعه قبلی و تعداد موردنیاز را ارسال کنید.

سوالات متداول

IRAMX16UP60B چه نوع قطعه‌ای است؟

یک ماژول IPM سه‌فاز ۶۰۰ ولت و ۱۶ آمپر از برند International Rectifier با گیت‌درایور، شنت جریان و حفاظت‌های داخلی است.

آیا شنت داخلی دارد؟

بله، شنت داخلی آن حدود 18.1 میلی‌اهم است.

جریان این ماژول چقدر است؟

جریان آن در دمای کیس ۲۵ درجه ۱۶ آمپر RMS و در دمای کیس ۱۰۰ درجه ۸ آمپر RMS است. مقدار ۳۰ آمپر فقط جریان پالسی است.

آیا NTC داخلی دارد؟

بله، NTC داخلی ۱۰۰ کیلو‌اهم دارد و سیگنال آن از پایه VTH خارج می‌شود.

آیا Bootstrap داخلی است؟

دیودها و مقاومت‌های Bootstrap داخلی هستند، اما خازن‌های Bootstrap باید روی برد نصب شوند.

آیا IRAMS10UP60B جایگزین آن است؟

خیر؛ ظرفیت جریان، شنت داخلی، فناوری IGBT و شرایط حرارتی دو مدل متفاوت است.

جمع‌بندی و استعلام موجودی

IRAMX16UP60B یک ماژول IPM سه‌فاز International Rectifier با ولتاژ ۶۰۰ ولت، جریان ۱۶ آمپر و شنت داخلی 18.1 میلی‌اهم است. گیت‌درایور یکپارچه، دیودهای Bootstrap، NTC، خروجی خطا، حفاظت اضافه‌جریان، UVLO و پکیج ایزوله از ویژگی‌های اصلی آن هستند.

برای خرید IRAMX16UP60B، استعلام قیمت، فروش تکی، خرید عمده یا دریافت پیش‌فاکتور باید پارت‌نامبر، فرم پایه‌ها، مدار ITRIP و شرایط حرارتی با برد قبلی تطبیق داده شوند.
