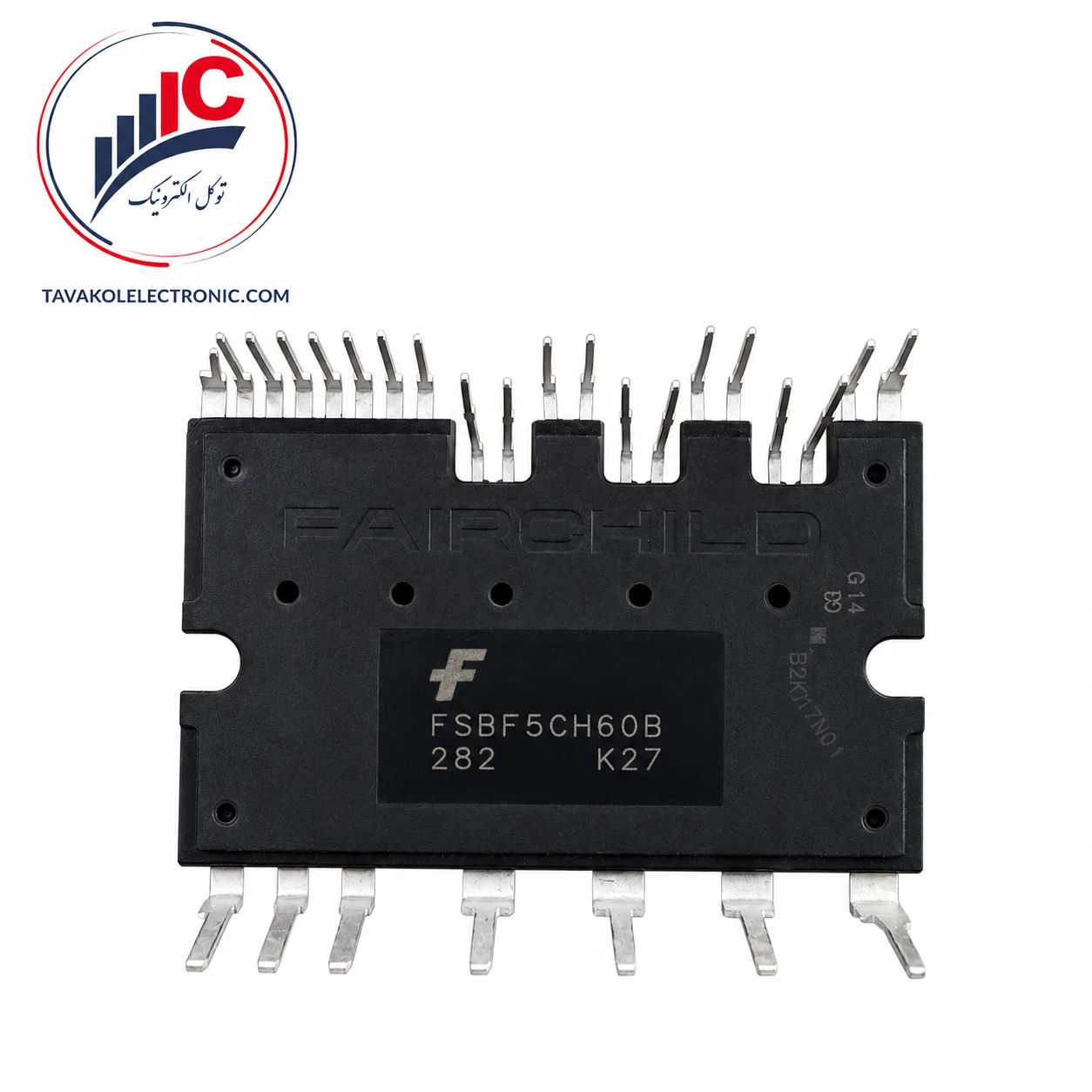

ماژول IPM مدل FSBF5CH60B

توضیحات

خرید و قیمت FSBF5CH60B

FSBF5CH60B یک ماژول قدرت هوشمند سه‌فاز از برند Fairchild Semiconductor است که برای راه‌اندازی و کنترل موتورهای AC القایی، BLDC و PMSM در بردهای اینورتر استفاده می‌شود. این محصول بخش قدرت، گیت‌درایور و مدارهای حفاظتی موردنیاز را در یک پکیج یکپارچه ارائه می‌کند.

ولتاژ نامی ماژول 600 ولت و جریان نامی هر IGBT در شرایط دیتاشیت 5 آمپر است. جریان پیک کوتاه‌مدت نیز تا 10 آمپر اعلام شده است. بنابراین این مدل بیشتر برای موتورهای کم‌قدرت و بردهایی مناسب است که دقیقاً با همین ظرفیت جریان و پین‌آوت طراحی شده‌اند.

وجود شش IGBT داخلی، دیودهای هرزگرد، گیت‌درایورهای High Side و Low Side و دیودهای Bootstrap داخلی، تعداد قطعات جانبی روی برد را کاهش می‌دهد. البته خازن‌های Bootstrap همچنان در مدار خارجی قرار می‌گیرند.

برای دریافت قیمت روز FSBF5CH60B، استعلام موجودی، سفارش تعدادی یا صدور پیش‌فاکتور با توکل الکترونیک تماس بگیرید.

برای مشاهده مدل‌های دیگر می‌توانید به دسته ماژول IPM فیرچایلد مراجعه کنید.

مشخصات مهم برای خریدار

مزایای استفاده از FSBF5CH60B

این مدل برای تعمیرکاران و خریدارانی مناسب است که به یک ماژول کامل برای طبقه خروجی اینورتر نیاز دارند. در بردهای سازگار، استفاده از FSBF5CH60B نیاز به نصب جداگانه شش IGBT و چند مدار گیت‌درایور مستقل را برطرف می‌کند.

ویژگی‌های مهم محصول عبارت‌اند از:

• اینورتر کامل سه‌فاز با شش IGBT
• گیت‌درایور داخلی برای سه فاز
• دیودهای Bootstrap داخلی
• حفاظت افت ولتاژ تغذیه
• حفاظت اتصال کوتاه IGBTهای Low Side
• حفاظت افزایش دمای مدار LVIC
• خروجی اعلام خطا VFO
• امکان تنظیم مدت خروجی خطا
• پایه‌های مجزای NU، NV و NW برای سنجش جریان
• سازگاری ورودی فرمان با منطق 3.3 و 5 ولت

ترکیب این امکانات، محصول را برای تعمیر بردهای کنترل موتور و تأمین قطعات دستگاه‌های اینورتر کم‌قدرت به گزینه‌ای کاربردی تبدیل کرده است.

کاربردهای FSBF5CH60B

این ماژول برای کنترل حرکت در لوازم خانگی و موتورهای صنعتی کم‌قدرت طراحی شده است.

کاربردهای قابل‌اتکا شامل موارد زیر هستند:

• برد اینورتر لوازم خانگی
• کنترل موتورهای AC القایی
• راه‌اندازی موتورهای BLDC
• کنترل موتورهای PMSM
• بردهای کنترل فن و پمپ
• تجهیزات تهویه و گردش هوا
• موتورهای سه‌فاز کم‌قدرت
• تعمیر بردهایی که همین پارت‌نامبر روی آن‌ها نصب شده است

کاربرد نهایی فقط از روی عدد ولتاژ و جریان مشخص نمی‌شود. مدل دستگاه، شماره برد، آرایش پایه‌ها و شرایط خنک‌کاری باید با قطعه اصلی تطبیق داشته باشند.

برای مشاهده مدل‌های دیگر می‌توانید به دسته ماژول IPM فیرچایلد مراجعه کنید.

نکات مهم قبل از سفارش

پیش از خرید FSBF5CH60B، نوشته روی بدنه ماژول معیوب را کامل بررسی کنید. حرف B در انتهای کد بخشی از پارت‌نامبر است و نباید حذف شود.

موارد مهم برای تطبیق:

• کد کامل FSBF5CH60B
• پکیج SPMJA-027
• تعداد و ترتیب 27 پایه
• محل پایه‌های P، U، V و W
• پایه‌های منفی NU، NV و NW
• پایه خروجی خطا VFO
• پایه‌های CSC و CFOD
• فرم و فاصله پایه‌ها
• ابعاد بدنه و محل پیچ‌های نصب
• مدل دستگاه و شماره PCB

بهتر است هنگام استعلام موجودی FSBF5CH60B تصویر واضح قطعه قبلی، نمای برد و تعداد موردنیاز را نیز ارسال کنید. این کار احتمال انتخاب مدل اشتباه و مرجوعی را کاهش می‌دهد.

حفاظت‌ها و نکات خرید

این ماژول دارای حفاظت افت ولتاژ برای بخش‌های High Side و Low Side است. همچنین حفاظت اتصال کوتاه برای IGBTهای Low Side در نظر گرفته شده است؛ اما عملکرد صحیح آن به مقاومت شنت و مدار سنجش جریان خارجی روی برد وابسته است.

حفاظت افزایش دمای LVIC نیز در دیتاشیت تأیید شده است. این قابلیت از مدار کنترل داخلی محافظت می‌کند، اما جایگزین هیت‌سینک مناسب و بررسی دمای واقعی بخش قدرت نیست.

دیودهای Bootstrap داخلی هستند، ولی خازن‌های Bootstrap روی PCB نصب می‌شوند. خرابی این خازن‌ها ممکن است باعث روشن‌نشدن صحیح IGBTهای High Side شود؛ بنابراین هنگام تعمیر بهتر است آن‌ها نیز بررسی شوند.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک در فروش و تأمین ماژول IPM، ماژول IGBT و قطعات بردهای اینورتر فعالیت دارد.

• استعلام قیمت و موجودی روز
• بررسی پارت‌نامبر پیش از سفارش
• امکان ارسال تصویر قطعه معیوب
• عرضه محصولات نو
• فروش تکی و تعدادی
• تأمین شرکتی و خرید عمده
• صدور پیش‌فاکتور
• حضور فیزیکی در بازار جمهوری تهران
• ارسال به سراسر کشور

برای خرید FSBF5CH60B، تعداد موردنیاز و تصویر قطعه را ارسال کنید تا قیمت و موجودی بررسی شود.

سوالات متداول

FSBF5CH60B چه نوع قطعه‌ای است؟

یک ماژول IPM سه‌فاز مبتنی بر شش IGBT برای راه‌اندازی موتورهای کم‌قدرت است.

ولتاژ و جریان این ماژول چقدر است؟

ولتاژ نامی آن 600 ولت، جریان نامی 5 آمپر و جریان پیک کوتاه‌مدت آن 10 آمپر است.

آیا دیود Bootstrap داخلی دارد؟

بله، دیودهای Bootstrap داخلی هستند؛ اما خازن‌های Bootstrap باید روی برد نصب شوند.

آیا حفاظت اتصال کوتاه دارد؟

بله، ولی این حفاظت فقط برای IGBTهای Low Side عمل می‌کند و به مدار سنجش جریان خارجی نیاز دارد.

آیا حفاظت دمایی دارد؟

بله، حفاظت افزایش دمای مدار LVIC در دیتاشیت تأیید شده است.

آیا یک IPM دیگر با مشخصات 600 ولت و 5 آمپر جایگزین آن می‌شود؟

خیر. پکیج، پین‌آوت، نوع ورودی فرمان و مدار حفاظتی باید دقیقاً بررسی شوند.

جمع‌بندی و استعلام موجودی

FSBF5CH60B یک ماژول IPM سه‌فاز 600 ولت و 5 آمپر برای بردهای اینورتر و موتورهای کم‌قدرت سازگار است. گیت‌درایور داخلی، دیود Bootstrap، حفاظت اتصال کوتاه، حفاظت افت ولتاژ، حفاظت دمای LVIC و خروجی خطا از مهم‌ترین ویژگی‌های این مدل هستند.

پیش از سفارش، پارت‌نامبر کامل، پکیج SPMJA-027 و پین‌آوت محصول را با قطعه قبلی تطبیق دهید.

برای دریافت قیمت FSBF5CH60B، استعلام موجودی، خرید عمده یا صدور پیش‌فاکتور با توکل الکترونیک تماس بگیرید
