ماژول IPM مدل IKCS22F60F2C

توضیحات

خرید و قیمت IKCS22F60F2C برند LS

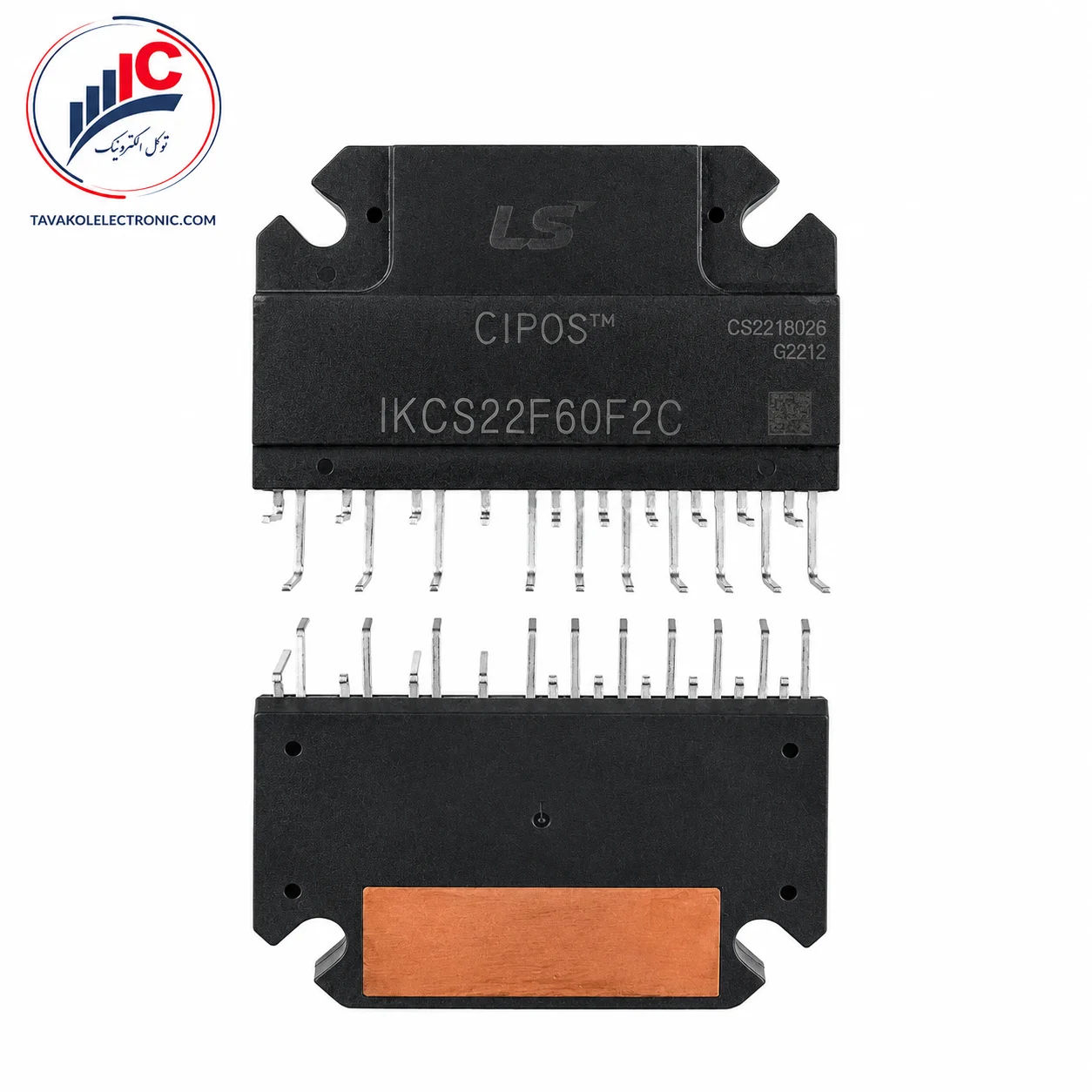

IKCS22F60F2C یک ماژول IPM سه‌فاز با برند موجودی LS / LS Electric است که برای کنترل موتورهای AC در بردهای اینورتر و سیستم‌های دور متغیر استفاده می‌شود. این قطعه بخش قدرت IGBT، گیت‌درایور سه‌فاز و حفاظت‌های اصلی را در یک پکیج عایق Single In-Line ارائه می‌کند.

ولتاژ بلوکه‌سازی این ماژول ۶۰۰ ولت و جریان خروجی آن در دمای کیس ۲۵ درجه ۲۲ آمپر است. در دمای کیس ۸۰ درجه، جریان قابل‌استفاده براساس دیتاشیت به ۱۴ آمپر کاهش پیدا می‌کند. مقدار ۴۵ آمپر نیز جریان پیک تکرارشونده است و نباید به‌عنوان جریان دائم قطعه در نظر گرفته شود.

برای خرید IKCS22F60F2C باید کد کامل، پسوند F2C، برند LS، فرم پایه‌ها و منطق فرمان برد با قطعه قبلی مطابقت داشته باشند. انتخاب یک IPM با جریان مشابه یا بالاتر، بدون بررسی پین‌آوت و پکیج، می‌تواند باعث ناسازگاری یا آسیب مجدد به برد شود.

برای دریافت قیمت IKCS22F60F2C، استعلام موجودی، فروش تکی یا تعدادی و صدور پیش‌فاکتور، تصویر قطعه قبلی، شماره PCB و تعداد موردنیاز را برای توکل الکترونیک ارسال کنید. امکان خرید عمده، تأمین شرکتی و ارسال به سراسر کشور وجود دارد.

مشخصات مهم برای خریدار

مقادیر جریان و ولتاژ در صفحه ۸ دیتاشیت و ساختار داخلی قطعه در دیاگرام صفحه ۵ تأیید شده‌اند.

ویژگی‌های مهم IKCS22F60F2C

در این ماژول، شش IGBT و گیت‌درایورهای High-Side و Low-Side داخل یک مجموعه قرار گرفته‌اند. این طراحی تعداد قطعات جداگانه طبقه اینورتر را کاهش می‌دهد و برای تعمیر بردی که همین کد روی آن نصب شده، انتخاب دقیق‌تری فراهم می‌کند.

دیودها و خازن‌های Bootstrap داخل ماژول قرار دارند. برای هر کانال High-Side یک خازن Bootstrap داخلی ۱۰۰ نانوفاراد اعلام شده است. با وجود این قابلیت، تغذیه VDD و قطعات جانبی مدار باید پیش از نصب ماژول جدید بررسی شوند.

پایه‌های امیتر Low-Side سه فاز با نام‌های VRU، VRV و VRW جداگانه در دسترس هستند. این ساختار به برد اجازه می‌دهد جریان هر فاز را با شنت مستقل اندازه‌گیری کند.

در صورت تشخیص اضافه‌جریان از طریق پایه ITRIP، خروجی‌های گیت‌درایور خاموش می‌شوند. پایه FLT-TEMP نیز در حالت عادی امکان پایش NTC و در وضعیت خطا، گزارش افت ولتاژ یا اضافه‌جریان را فراهم می‌کند.

کاربردهای IKCS22F60F2C

کاربردهای اصلی این پارت‌نامبر براساس دیتاشیت مرجع عبارت‌اند از:

• برد اینورتر ماشین لباس‌شویی
• کنترل فن‌های دور متغیر
• درایو کمپرسور
• سیستم‌های تهویه مطبوع
• کنترل موتور AC سه‌فاز
• تجهیزات دارای درایو سرعت متغیر
• تعمیر بردی که همین پارت‌نامبر روی آن نصب شده است

ذکر نام لباس‌شویی، فن یا کمپرسور به‌معنای سازگاری با تمام مدل‌های این دستگاه‌ها نیست. هنگام سفارش IKCS22F60F2C باید شماره برد، توان موتور، ولتاژ باس، فرم پایه‌ها و منطق کنترل بررسی شوند.

برای مشاهده مدل‌های دیگر می‌توانید به قیمت ماژول IPM فیرچایلد مراجعه کنید.

نکات مهم قبل از خرید و نصب

پیش از ثبت سفارش موارد زیر بررسی شوند:

• کد روی بدنه دقیقاً IKCS22F60F2C باشد.
• برند حک‌شده روی موجودی با LS تطبیق داشته باشد.
• پسوند F2C با F2A اشتباه نشود.
• فرم Single In-Line و زاویه پایه‌ها با PCB مطابقت داشته باشند.
• ورودی‌های HIN و LIN این مدل Active Low هستند.
• پایه‌های VRU، VRV و VRW با مدار شنت هماهنگ باشند.
• ورودی ITRIP و مسیر FLT-TEMP آزمایش شوند.
• تغذیه VDD و شرایط Bootstrap بررسی شوند.
• حداقل Deadtime مناسب در کنترلر رعایت شود.
• موتور و خروجی‌های U، V و W اتصال کوتاه نداشته باشند.
• سطح هیت‌سینک، خمیر حرارتی و فشار نصب کنترل شوند.

تعویض ماژول بدون رفع ایراد موتور، شنت، تغذیه یا مدار فرمان ممکن است باعث سوختن مجدد آن شود.

تفاوت IKCS22F60F2C با IKCS22F60F2A

مشخصات الکتریکی دو مدل در یک دیتاشیت مشترک ارائه شده است؛ اما برای نسخه‌های F2A و F2C نقشه پکیج جداگانه وجود دارد. بنابراین تفاوتی که با اطمینان می‌توان اعلام کرد، مربوط به نسخه مکانیکی و نحوه قرارگیری قطعه روی برد است.

پیش از جایگزینی باید موارد زیر تطبیق داده شوند:

• فرم و جهت خم پایه‌ها
• محل نصب روی PCB
• فاصله بدنه تا برد و هیت‌سینک
• نقاط نصب مکانیکی
• پسوند حک‌شده روی بدنه

IKCS22F60F2A بدون بررسی فرم پکیج و برد، جایگزین مستقیم IKCS22F60F2C معرفی نشود.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک امکان فروش IKCS22F60F2C به‌صورت تکی و تعدادی، استعلام قیمت روز، خرید عمده، تأمین سفارش شرکتی، صدور پیش‌فاکتور و ارسال به سراسر کشور را فراهم می‌کند.

قبل از نهایی‌شدن خرید، مشتری می‌تواند تصویر قطعه قبلی و شماره برد را برای بررسی اولیه ارسال کند. حضور فیزیکی مجموعه در بازار جمهوری تهران و کنترل پارت‌نامبر و پسوند محصول پیش از فروش، احتمال انتخاب اشتباه را کاهش می‌دهد.

برای دریافت قیمت روز IKCS22F60F2C برند LS، مشاوره خرید و بررسی موجودی، تصویر قطعه قبلی و تعداد موردنیاز را ارسال کنید.

سوالات متداول

IKCS22F60F2C چه نوع قطعه‌ای است؟

یک ماژول IPM اینورتر سه‌فاز مبتنی بر IGBT با گیت‌درایور، Bootstrap و حفاظت‌های داخلی است.

برند محصول موجود چیست؟

برند اعلام‌شده برای موجودی LS / LS Electric است.

ولتاژ و جریان این ماژول چقدر است؟

ولتاژ آن ۶۰۰ ولت و جریان خروجی در دمای کیس ۲۵ درجه ۲۲ آمپر است. جریان ۴۵ آمپر فقط مقدار پیک تکرارشونده محسوب می‌شود.

آیا Bootstrap داخلی دارد؟

بله، هم دیود و هم خازن‌های ۱۰۰ نانوفاراد Bootstrap داخل ماژول قرار دارند.

آیا سنسور دما دارد؟

بله، NTC داخلی دارد و پایه FLT-TEMP برای پایش دما و اعلام خطا استفاده می‌شود.

آیا ورودی‌های کنترل Active Low هستند؟

بله. این موضوع باید هنگام جایگزینی یا تعمیر برد در نظر گرفته شود.

آیا نسخه F2A جایگزین این قطعه است؟

جایگزینی مستقیم تأیید نمی‌شود و فرم پکیج، پایه‌ها و PCB باید بررسی شوند.

جمع‌بندی و استعلام موجودی

IKCS22F60F2C برند LS یک ماژول IPM سه‌فاز با ولتاژ ۶۰۰ ولت، جریان نامی ۲۲ آمپر و جریان پیک ۴۵ آمپر است. Bootstrap کامل داخلی، NTC، حفاظت اضافه‌جریان، UVLO، خروجی خطا و امیترهای مستقل سه فاز از ویژگی‌های مهم این پارت‌نامبر هستند.

برای خرید IKCS22F60F2C، استعلام قیمت، فروش تکی، سفارش عمده یا دریافت پیش‌فاکتور باید برند LS، پسوند F2C، منطق Active Low و فرم پایه‌ها با قطعه قبلی تطبیق داده شوند.
