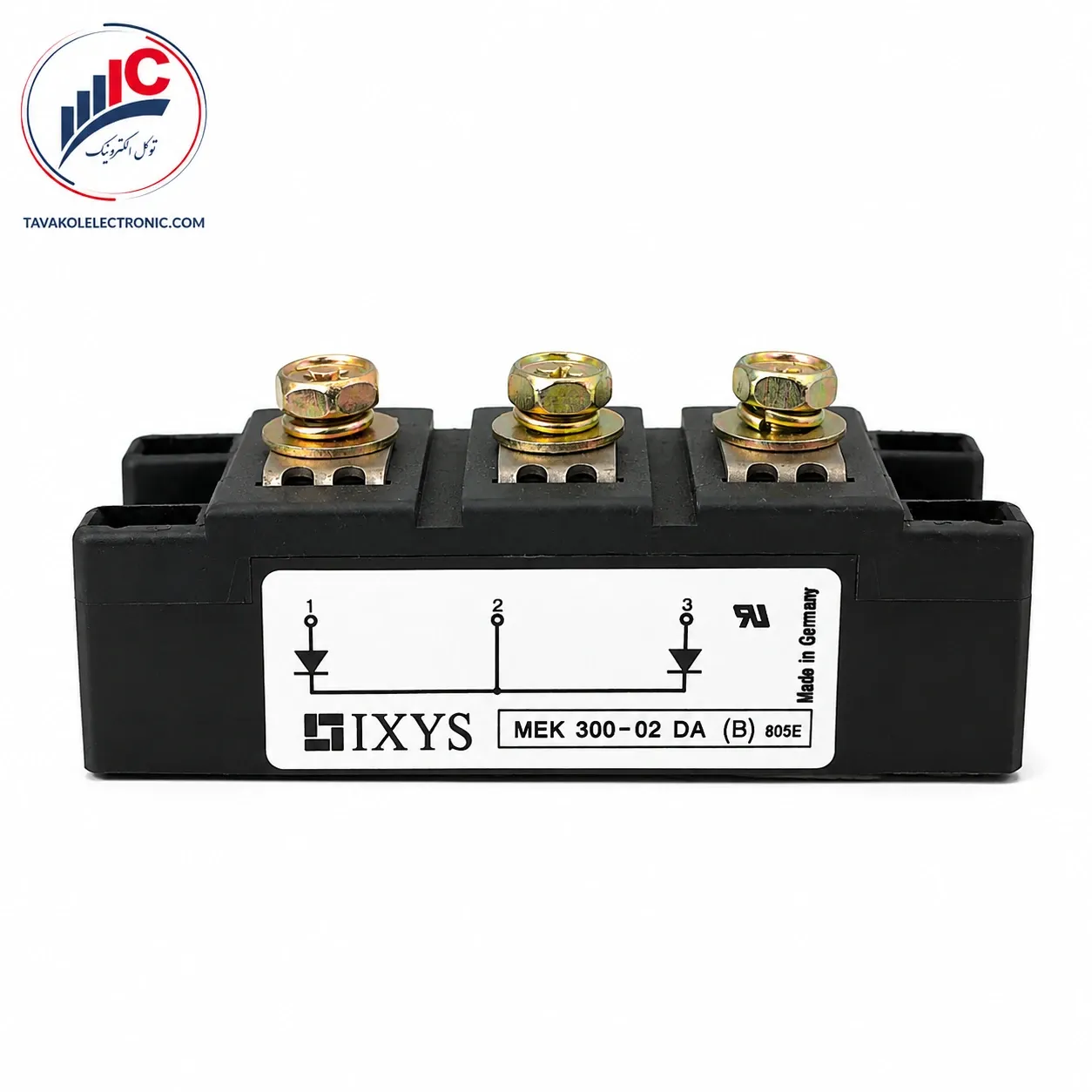

ماژول دیود فست MEK300-02DA برند IXYS

توضیحات

⚡ معرفی تخصصی ماژول دیود فست ریکاوری MEK300-02DA

در تجهیزات صنعتی فرکانس بالا و سیستم‌های سوئیچینگ توان‌بالا، استفاده از دیودهای فست ریکاوری (FRED) برای کاهش چشمگیر تلفات و افزایش راندمان شبکه الزامی است. ماژول دیود MEK300-02DA یکی از قدرتمندترین و پایدارترین تولیدات کمپانی آیکسیس (IXYS) است که با ساختار کاتد مشترک (Common Cathode) برای یکسوسازی جریان‌های عظیم طراحی شده است.

این قطعه با بهره‌گیری از تراشه‌های پاسیو شده پلانار، قابلیت سوئیچینگ بسیار نرم (Soft Recovery Behavior) و زمان بازیابی کوتاهی را به مدار ارائه می‌دهد. استفاده از پایه سرامیکی عایق‌بندی‌شده (DCB) در زیرساخت این قطعه، سبب دفع بی‌نظیر حرارت به هیت‌سینک شده و طول عمر مفید ماژول را در سخت‌ترین شرایط صنعتی تضمین می‌گردد.

📊 جدول مشخصات فنی و پارامترهای الکتریکی

برای خریدی مطمئن و مهندسی، داده‌های الکتریکی و فیزیکی استخراج‌شده برای این قطعه در جدول زیر تنظیم شده‌اند. مقادیر تحمل جریان و قدرت ایزولاسیون با دقت از مستندات پایه کارخانه تطبیق داده شده است:

⚙️ کاربردهای استراتژیک در صنایع و اتوماسیون

تحمل جریان 304 آمپر در کنار ویژگی بازیابی فوق‌سریع، ماژول MEK300-02DA را به عنصری حیاتی و استراتژیک در بردهای قدرت تبدیل کرده است. عمده‌ترین موارد مصرف این قطعه شامل حوزه‌های زیر است:

• مبدل‌ها و کنترلرهای دور موتور: به عنوان دیود هرزگرد (Free wheeling diode) در اینورترهای صنعتی جهت مهار جریان‌های بازگشتی خطرناک.

• کوره‌های القایی و سیستم‌های ذوب فلزات: استفاده در مدارهای نوسان‌ساز فرکانس بالا برای ایجاد سیستم‌های گرمایش القایی پایدار.

• منابع تغذیه بدون وقفه (UPS): مدیریت جریان‌های شارژ و کاهش نویز سوئیچینگ در تجهیزات تامین برق اضطراری توان‌بالا.

• دستگاه‌های جوشکاری دقیق: تامین تغذیه پایدار و بدون وقفه در ماشین‌آلات جوشکاری و شوینده‌های اولتراسونیک.

🛡️ بررسی قیمت و خرید MEK300-02DA با توکل الکترونیک

در قطعات فست ریکاوری با عبور جریان پیوسته بالغ بر 300 آمپر، سلامت فیزیکی تراشه‌های سیلیکونی و کیفیت عایق حرارتی از اهمیت ویژه‌ای برخوردار است. استفاده از قطعات فیک یا تغییر لیبل‌داده‌شده در چنین مدارهای حساسی، باعث افزایش ناگهانی دما، عدم توانایی در سوئیچینگ سریع و در نهایت منجر به سوختن قطعات گران‌قیمت جانبی (مانند ماژول‌های IGBT) می‌شود.

فروشگاه توکل الکترونیک به عنوان یکی از مراجع تخصصی و باسابقه در تامین تجهیزات اتوماسیون، اصالت، کیفیت پکیجینگ و سلامت کامل ماژول MEK300-02DA را 100٪ تضمین می‌نماید. شما مهندسان گرامی می‌توانید جهت خرید ماژول دیود کاتد مشترک با آسودگی خاطر از گارانتی اصالت فیزیکی کالا، از طریق مجموعه ما اقدام فرمایید.

• برای دسترسی به قطعات مکمل، از دسته‌بندی ابزارآلات و قطعات الکترونیک فروشگاه توکل الکترونیک دیدن فرمایید.

• جهت مطالعه کاتالوگ‌های جامع‌تر، می‌توانید به سایت رسمی شرکت IXYS مراجعه نمایید.

❓ اتاق پاسخ به سوالات متداول فنی (FAQ)

۱. ساختار کاتد مشترک در پکیج MEK300-02DA چه مفهومی دارد؟ در این معماری، پایه کاتد دو دیود قدرت موجود در پکیج به صورت داخلی به یکدیگر (ترمینال شماره 2) متصل شده‌اند و پایه‌های آند آن‌ها روی ترمینال‌های 1 و 3 قرار دارند. این طراحی صنعتی برای ساخت مدارهای یکسوساز با نقطه صفر (Center-tap) بسیار ایده‌آل است.

۲. زمان بازیابی (Recovery Time) در این سری از ماژول‌ها چقدر است؟ در شرایط تست استاندارد کارخانه و دمای 100 درجه سانتی‌گراد، این دیودهای فرکانس بالا زمان بازیابی بسیار کوتاهی معادل 250 نانوثانیه از خود نشان می‌دهند که تلفات توان سوئیچینگ را به حداقل ممکن می‌رساند.

۳. میزان گشتاور مکانیکی مجاز برای محکم کردن پیچ‌های این ماژول چقدر است؟ طبق توصیه‌های ایمنی دیتاشیت، پیچ‌های ترمینال‌های قدرت (M6) باید با گشتاور 4.5 تا 5.5 نیوتن‌متر و پیچ‌های اتصال بدنه ماژول به هیت‌سینک خنک‌کننده با گشتاور 2.25 تا 2.75 نیوتن‌متر سفت شوند.

۴. آیا بدنه فلزی پایه این قطعه در برابر هیت‌سینک کاملاً ایزوله است؟ بله، به واسطه استفاده از بستر سرامیکی یکپارچه، صفحه پایه این قطعه ایزولاسیون الکتریکی قدرتمندی تا سقف 3000 ولت متناوب (به مدت یک دقیقه) را برای کاربر فراهم می‌کند.

۵. MEK300-02DA در چه محدوده دمایی بالاترین راندمان را حفظ می‌کند؟ محدوده دمای کاری ایمن و مجاز برای این قطعه بین منفی 40 تا مثبت 150 درجه سانتی‌گراد است ، اما برای حفظ توانایی عبور مداوم جریان 304 آمپری، دمای کیس خارجی (Case) قطعه باید توسط خمیر سیلیکون و هیت‌سینک استاندارد روی 75 درجه سانتی‌گراد ثابت بماند.
