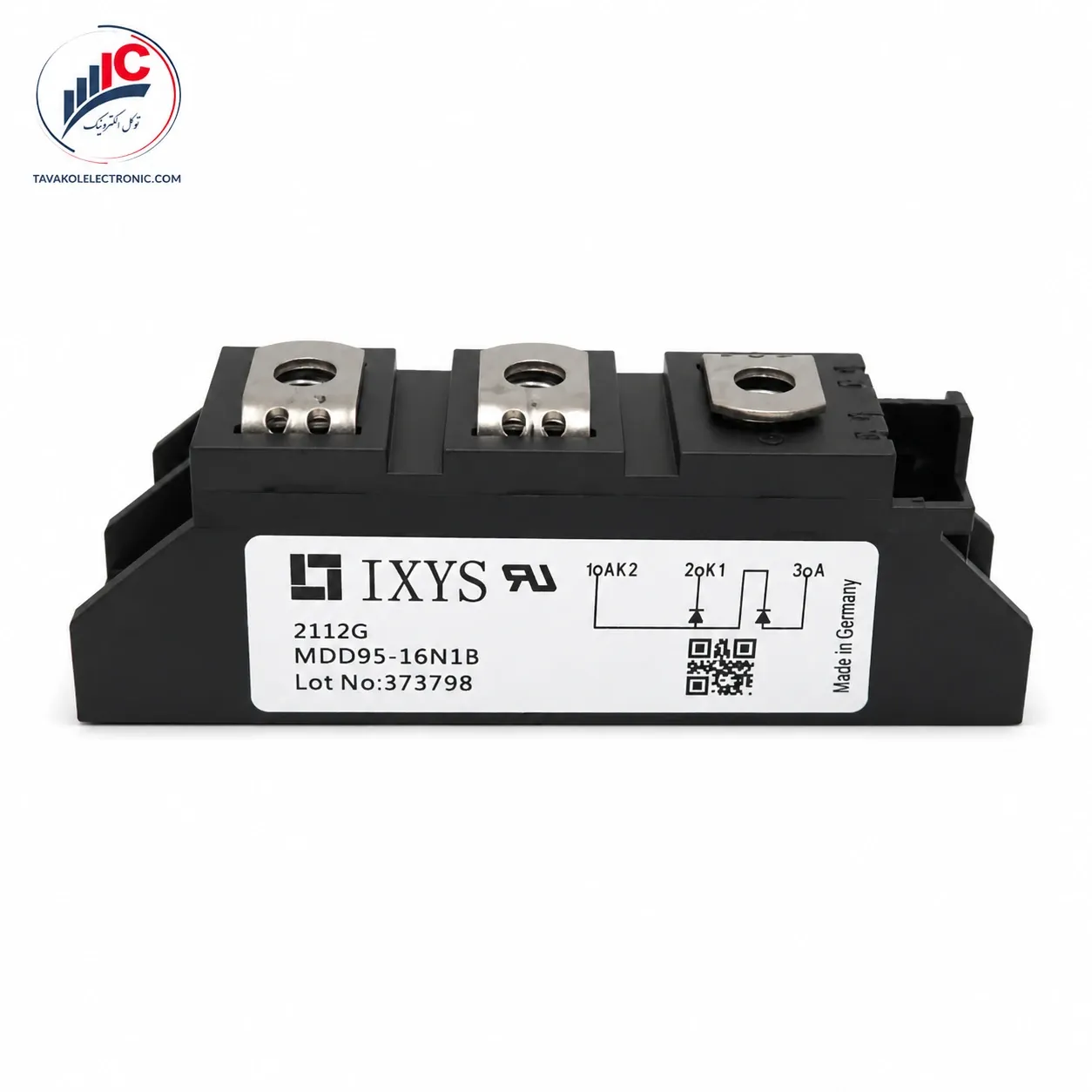

ماژول دیود MDD95-16N1B برند IXYS

توضیحات

⚡ معرفی و بررسی تخصصی ماژول دیود آیکسیس مدل MDD95-16N1B

در مدارهای الکترونیک قدرت و سیستم‌های یکسوسازی جریان در ابعاد صنعتی، استفاده از قطعات نیمه‌هادی با توان تحمل حرارتی و الکتریکی بالا یک الزام مهندسی است. ماژول دیود مدل MDD95-16N1B یکی از محصولات قدرتمند و استاندارد ساخت کمپانی معتبر آیکسیس (IXYS) است. این قطعه به صورت اختصاصی در دسته‌بندی ماژول‌های دیود دوبل (Diode Modules) قرار می‌گیرد و برای کنترل جریان‌های بالا در فرکانس شبکه طراحی شده است.

طراحی این قطعه بر پایه پکیج بین‌المللی استاندارد JEDEC TO-240 AA انجام شده است. یکی از مزایای برجسته این پکیج، استفاده از صفحه پایه سرامیکی از جنس آلومینا با اتصال مستقیم مس است. این ساختار علاوه بر کاهش وزن قطعه، باعث بهبود چشمگیر در چرخه‌های حرارتی و توان (Power and Temperature Cycling) می‌شود. استفاده از تراشه‌های پاسیو شده پلانار در ساختار داخلی، پایداری ماژول دیود MDD95-16N1B را در برابر ولتاژهای معکوس تضمین می‌کند.

📊 جدول مشخصات فنی و پارامترهای الکتریکی

برای بررسی دقیق‌تر و تسهیل در خرید ماژول ریکتیفایر صنعتی، پارامترهای اساسی این قطعه مستقیماً از مستندات کارخانه استخراج شده و در جدول زیر ارائه می‌گردد:

⚙️ کاربردهای استراتژیک در صنایع اتوماسیون

تحمل ولتاژ بالای 1600 ولت در کنار ساختار عایق‌بندی‌شده، ماژول MDD95-16N1B را به یک سوئیچ قدرت ایده‌آل برای تجهیزات زیر تبدیل کرده است:

• یکسوساز ورودی درایوها: به عنوان بخش اصلی تامین تغذیه DC در اینورترهای کنترل دور موتور (PWM Inverter) کاربرد گسترده‌ای دارد.

• منابع تغذیه جریان مستقیم: استفاده در ساخت و تعمیر تجهیزات تامین توان DC و شارژرهای صنعتی باتری.

• ماشین‌آلات الکترومکانیکی: تامین جریان میدان (Field supply) برای راه‌اندازی و کنترل موتورهای بزرگ DC در صنایع سنگین.

🛡️ اصالت کالا و راهنمای خرید قطعات الکترونیک صنعتی

مدیریت جریان 120 آمپری نیازمند استفاده از نیمه‌هادی‌های کاملاً اورجینال با مقاومت حرارتی استاندارد است. ورود قطعات فیک و تغییر لیبل داده شده به بازار قطعات الکترونیک قدرت، ریسک انفجار قطعه و آسیب به بردهای کنترلی گران‌قیمت را به شدت افزایش می‌دهد. کاهش هزینه‌ها از طریق خرید قطعات ارزان و تقلبی، در نهایت به توقف خطوط تولید منجر خواهد شد.

فروشگاه توکل الکترونیک با سال‌ها تجربه در تامین تجهیزات اتوماسیون، اصالت فیزیکی، سلامت پکیج و تاییدیه‌های ایمنی (مانند استاندارد UL ثبت شده تحت شماره E 72873) این قطعه را تضمین می‌کند. شما مهندسان و صنعتگران گرامی می‌توانید برای استعلام قیمت و خرید دیود قدرت MDD95-16N1B با اطمینان خاطر از این مجموعه اقدام فرمایید.

❓ پاسخ به سوالات متداول فنی (FAQ)

۱. حداکثر ولتاژ قابل تحمل این ماژول چقدر است؟ طبق اطلاعات شرکت سازنده، حداکثر ولتاژ مسدودکننده معکوس تکرارشونده برای این قطعه دقیقاً 1600 ولت است.

۲. آیا بدنه فلزی ماژول MDD95-16N1B از پایه‌های قدرت ایزوله است؟ بله، صفحه پایه سرامیکی این قطعه دارای ولتاژ ایزولاسیون 3600 ولت به مدت 1 ثانیه (و 3000 ولت به مدت 1 دقیقه) می‌باشد که ایمنی بالایی جهت نصب روی هیت‌سینک فراهم می‌کند.

۳. گشتاور مناسب برای سفت کردن پیچ‌های اتصال چقدر است؟ برای پیچ‌های اتصال به هیت‌سینک و همچنین ترمینال‌های قدرت (سایز M5)، گشتاور مکانیکی باید بین 2.5 تا 4 نیوتن‌متر تنظیم شود.

۴. در صورت بروز اتصال کوتاه، قطعه تا چه جریانی را به صورت لحظه‌ای تحمل می‌کند؟ این دیود می‌تواند جریان هجومی تا سقف 2800 آمپر را در دمای 45 درجه سانتی‌گراد (برای یک پالس نیم‌سیکل 10 میلی‌ثانیه‌ای با فرکانس 50 هرتز) تحمل نماید.

۵. محدوده دمای کاری مجاز برای نگهداری و عملکرد قطعه MDD95-16N1B چیست؟ دمای اتصال مجازی (Junction Temperature) در حال کار بین منفی 40 تا مثبت 150 درجه سانتی‌گراد است و دمای مجاز نگهداری (Storage) بین منفی 40 تا مثبت 125 درجه سانتی‌گراد تعیین شده است.

—
