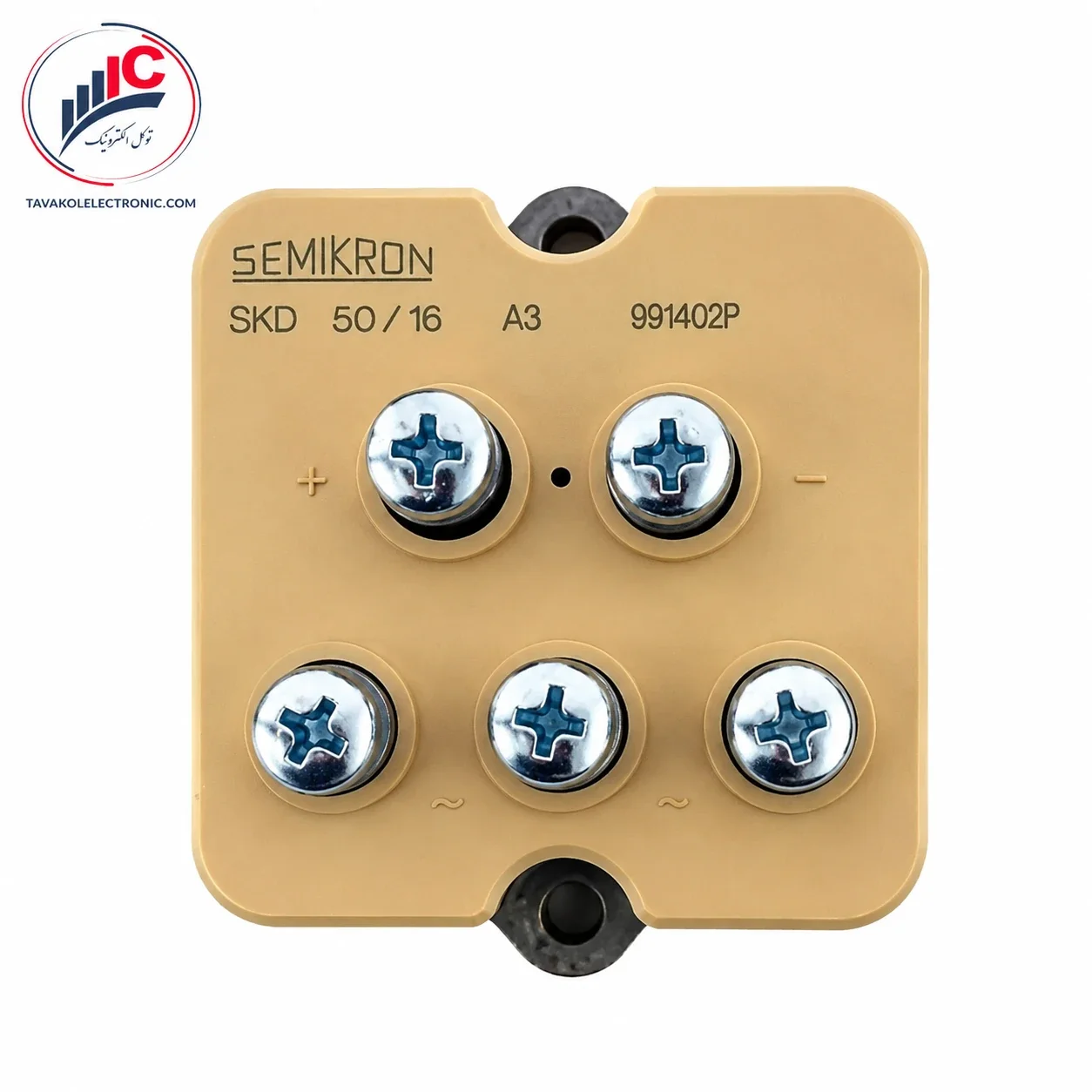

پل دیود سه‌فاز سمیکرون مدل SKD50/16

معرفی فروشگاهی محصول

SKD50/16 یک پل دیود سه‌فاز سمیکرون از خانواده Power Bridge Rectifiers است که برای تبدیل برق سه‌فاز AC به DC در مدارهای قدرت صنعتی استفاده می‌شود. این قطعه با طراحی صنعتی، کیس فلزی ایزوله و ترمینال‌های پیچی، انتخابی مناسب برای تعمیر و جایگزینی در منابع تغذیه صنعتی، درایوهای فرکانس متغیر، شارژر باتری صنعتی و مدارهای تغذیه میدان موتور DC است.

این سری برای کاربردهایی طراحی شده که به یک رکتیفایر سه‌فاز صنعتی با تحمل جریان مناسب، نصب مطمئن روی شاسی یا هیت‌سینک و عملکرد پایدار در شرایط کاری صنعتی نیاز دارند. خانواده SKD50/16 در کلاس‌های ولتاژی مختلف عرضه می‌شود و بسته به کد کامل قطعه، می‌تواند برای مدارهای 200V تا 1600V انتخاب شود.

نکته مهم این است که این محصول IGBT یا رکتیفایر تریستوری کنترل‌شونده نیست؛ بلکه یک پل دیود سه‌فاز غیرکنترل‌شونده است. بنابراین هنگام خرید باید کد کامل روی قطعه، کلاس ولتاژ، جریان، ابعاد نصب و پین‌آوت با قطعه معیوب دستگاه تطبیق داده شود.

برای استعلام قیمت و موجودی پل دیود SKD50/16 اورجینال، با توکل الکترونیک تماس بگیرید.

مشخصات کلیدی محصول

ویژگی‌های مهم محصول

• پل دیود سه‌فاز SEMIKRON مناسب رکتیفایرهای صنعتی.
• طراحی‌شده برای تبدیل برق AC سه‌فاز به DC در تجهیزات قدرت.
• قابل استفاده در رکتیفایر ورودی اینورتر و درایوهای فرکانس متغیر.
• مناسب برای منابع تغذیه DC، شارژرهای باتری و تابلوهای صنعتی.
• دارای کیس فلزی ایزوله و ترمینال‌های پیچی برای نصب مطمئن.
• تحمل جریان Surge بالا برای شرایط راه‌اندازی و بارهای صنعتی.
• مناسب برای تعمیر تجهیزات دارای Semikron Bridge Rectifier.
• عرضه‌شده در مدل‌های مختلف ولتاژی تا 1600V.
• گزینه قابل اعتماد برای خریداران صنعتی، تعمیرکاران برد قدرت و واحدهای نگهداری.
• مناسب برای جایگزینی در مدارهایی که از خانواده SKD50/16 استفاده می‌کنند.

کاربردهای صنعتی

طبق دیتاشیت، خانواده SKD50/16A3 برای کاربردهای زیر معرفی شده است:

• Three Phase Rectifiers for Power Supplies یا رکتیفایر سه‌فاز منابع تغذیه
• Input Rectifiers for Variable Frequency Drives یا رکتیفایر ورودی درایوهای فرکانس متغیر
• Rectifiers for DC Motor Field Supplies یا رکتیفایر تغذیه میدان موتور DC
• Battery Charger Rectifiers یا رکتیفایر شارژر باتری
• مدارهای تبدیل AC سه‌فاز به DC
• تابلوهای برق و تجهیزات قدرت صنعتی
• منابع تغذیه DC با جریان متوسط
• مدارهای ورودی اینورتر و درایو صنعتی

خرابی پل دیود در این مدارها معمولاً می‌تواند با آسیب به فیوز ورودی، خازن‌های DC Link، ترمینال‌ها، اتصالات باس DC یا ضعف خنک‌کاری همراه باشد. به همین دلیل قبل از نصب قطعه جدید، بهتر است علت خرابی قبلی و سلامت مدار اطراف بررسی شود.

برای مشاهده قطعات مشابه، می‌توانید دسته ماژول دیود و رکتیفایر صنعتی توکل الکترونیک

جهت بررسی اسناد فنی ، می‌توانید به سایت رسمی شرکت SEMIKRON مراجعه نمایید

نکات مهم قبل از خرید SKD50/16A3

این محصول یک پل دیود سه‌فاز صنعتی است و مدار فرمان گیت ندارد. بنابراین نباید با ماژول IGBT، IPM یا رکتیفایر تریستوری اشتباه گرفته شود. وظیفه اصلی آن یکسو‌سازی سه‌فاز و ایجاد باس DC در تجهیزات قدرت است.

قبل از خرید یا جایگزینی، این موارد را بررسی کنید:

• کد کامل روی لیبل قطعه
• کلاس ولتاژی مدل موردنظر
• جریان موردنیاز مدار
• پین‌آوت و نحوه اتصال ترمینال‌ها
• سلامت فیوزهای ورودی
• وضعیت خازن‌های DC Link
• اتصالات باس DC و کابل‌ها
• کیفیت تماس حرارتی با هیت‌سینک
• گشتاور نصب و ترمینال‌ها
• علت خرابی قطعه قبلی

در قطعات قدرت صنعتی، شباهت ظاهری برای جایگزینی کافی نیست. اگر دستگاه با یکی از مدل‌های خانواده SKD50 طراحی شده باشد، بهتر است همان کلاس ولتاژی و همان ساختار پین‌آوت تهیه شود تا ریسک خرابی دوباره کاهش پیدا کند.

مدل‌های ولتاژی خانواده SKD50

انتخاب مدل مناسب باید بر اساس ولتاژ کاری دستگاه و حاشیه اطمینان مدار انجام شود. استفاده از مدل با کلاس ولتاژی پایین‌تر بدون بررسی فنی می‌تواند باعث خرابی مجدد رکتیفایر شود.

مقادیر فنی مهم

نکته مهم درباره نصب و جایگزینی

این پل دیود معمولاً در ورودی مدارهای قدرت قرار می‌گیرد و برق سه‌فاز را به ولتاژ DC تبدیل می‌کند. اگر قطعه قبلی سوخته باشد، فقط تعویض رکتیفایر کافی نیست؛ باید مسیر ورودی، فیوزها، خازن‌های DC Link، ترمینال‌ها و وضعیت خنک‌کاری نیز بررسی شوند.

در زمان نصب، سطح تماس با هیت‌سینک باید تمیز و صاف باشد. استفاده از خمیر سیلیکون مناسب، بستن صحیح پیچ‌ها و محکم بودن ترمینال‌ها باعث کاهش دمای کاری و افزایش عمر قطعه می‌شود. اتصال ضعیف در ترمینال‌ها می‌تواند باعث داغی، افت ولتاژ و آسیب دوباره به ماژول شود.

برای تجهیزات صنعتی که توقف آن‌ها هزینه‌بر است، انتخاب قطعه اورجینال و تطبیق دقیق با مدل قبلی اهمیت زیادی دارد.

چرا خرید SKD50/16 از توکل الکترونیک؟

در قطعاتی مثل پل دیود سه‌فاز سمیکرون، اصالت کالا و تطبیق فنی اهمیت زیادی دارد. نمونه‌های بی‌کیفیت یا ناسازگار ممکن است در تست اولیه سالم به نظر برسند، اما زیر بار صنعتی باعث پریدن فیوز، داغ شدن ترمینال‌ها، آسیب به خازن‌های لینک DC یا توقف دستگاه شوند.

توکل الکترونیک تأمین‌کننده قطعات الکترونیک صنعتی، پل دیود سه‌فاز، رکتیفایر صنعتی، دیود، تریستور، IGBT، IPM و قطعات درایو صنعتی است. حضور فروشگاه در بازار جمهوری تهران امکان خرید مطمئن، بررسی کالا، مشاوره تخصصی و پیگیری سفارش را برای تعمیرکاران، کارخانه‌ها و واحدهای نگهداری و تعمیرات فراهم می‌کند.

برای خرید پل دیود SEMIKRON و دریافت مشاوره قبل از جایگزینی، با توکل الکترونیک تماس بگیرید.

سوالات متداول FAQ

SKD50 چه نوع قطعه‌ای است؟

SKD50 یک پل دیود سه‌فاز قدرت از برند SEMIKRON است. این قطعه برای تبدیل برق سه‌فاز AC به DC در مدارهای صنعتی استفاده می‌شود.

آیا این محصول ماژول IGBT است؟

خیر. این قطعه IGBT نیست؛ بلکه یک Power Bridge Rectifier یا رکتیفایر پل دیودی سه‌فاز است و مدار فرمان گیت ندارد.

ولتاژ و جریان این پل دیود چقدر است؟

جریان خروجی خانواده 50A است و مدل‌های مختلف آن تا کلاس ولتاژی 1600V عرضه می‌شوند. مدل دقیق باید از روی کد کامل قطعه مشخص شود.

این قطعه در چه تجهیزاتی استفاده می‌شود؟

این محصول در منابع تغذیه صنعتی، ورودی درایوهای فرکانس متغیر، شارژر باتری صنعتی، تغذیه میدان موتور DC و مدارهای تبدیل AC به DC کاربرد دارد.

تفاوت مدل‌های SKD50/12A3 و SKD50/16A3 چیست؟

این مدل‌ها از یک خانواده هستند اما کلاس ولتاژی متفاوت دارند. مدل /12A3 برای 1200V و مدل /16A3 برای 1600V معرفی شده است. برای جایگزینی، کلاس ولتاژی دستگاه باید بررسی شود.

قبل از تعویض چه مواردی باید بررسی شود؟

قبل از تعویض باید فیوزهای ورودی، خازن‌های DC Link، ترمینال‌ها، باس DC، هیت‌سینک، خمیر سیلیکون و علت خرابی قطعه قبلی بررسی شوند.

آیا مدل‌های دیگر خانواده SKD50 جایگزین هم هستند؟

جایگزینی فقط زمانی درست است که کلاس ولتاژ، جریان، پین‌آوت، ابعاد و شرایط نصب با دستگاه تطبیق داشته باشد. شباهت ظاهری یا نزدیک بودن کد برای انتخاب قطعه کافی نیست.
