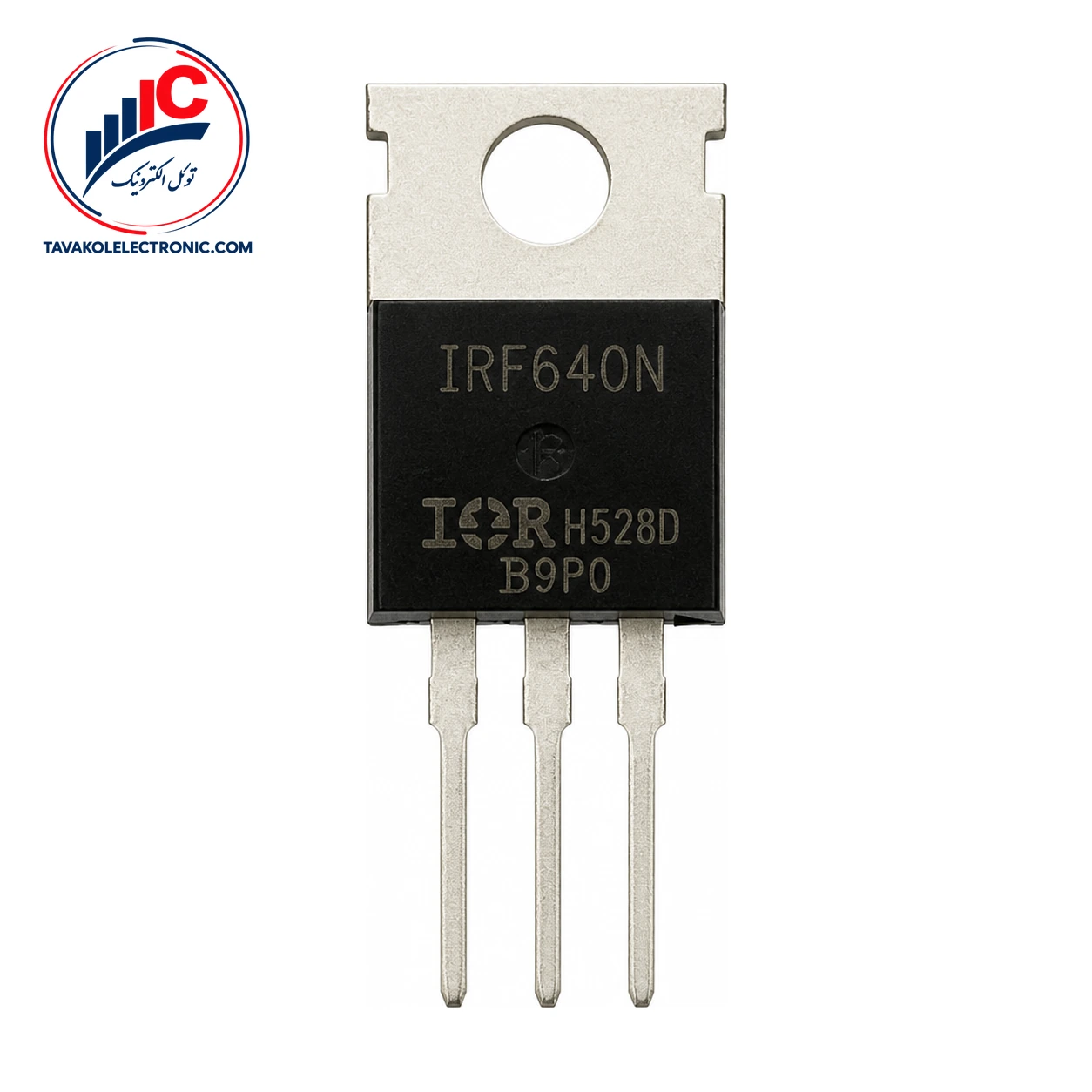

ماسفت IRF640N

ویژگی‌ها
Part NumberIRF640N
پکیجTO-220-3
Channel TypeN-Channel
مشخصات فنیVDS: 200 V, ID: 18 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت IRF640N

ماسفت IRF640N یک ترانزیستور ماسفت کانال N از سازنده INCHANGE با مد کاری Enhancement است. این قطعه برای استفاده در کاربردهای متنوع الکترونیکی طراحی شده است.

برای مقایسه قطعات هم‌دسته می‌توانید از عبارت مشاهده ماسفت استفاده کنید. پیش از انتخاب نهایی، مشخصات فنی را با شرایط کاری مدار خود تطبیق دهید.


مشخصات فنی IRF640N

این مدل از نوع کانال N و دارای مد کاری Enhancement است. ولتاژ شکست درین-سورس حداقل 200 V است و در شرایط VGS=0 V، ID=250 μA و دمای بدنه 25°C اندازه‌گیری شده است. این مقدار با حد مجاز مطلق ولتاژ درین-سورس یکسان نیست، هرچند حد مجاز مطلق آن نیز 200 V است.

مقاومت روشن درین-سورس حداکثر 150 mΩ است و در شرایط VGS=10 V، ID=11 A و دمای بدنه 25°C تعیین شده است. ولتاژ آستانه گیت نیز از 2 V حداقل تا 4 V حداکثر است و در شرایط VDS=VGS، ID=250 μA و دمای 25°C مشخص شده است. بنابراین ولتاژ آستانه به‌تنهایی معیار روشن‌شدن کامل قطعه نیست.

پارامتر مقدار شرایط آزمون یا توضیح
نوع قطعه ماسفت کانال N مد کاری Enhancement
ولتاژ شکست درین-سورس حداقل 200 V VGS=0 V، ID=250 μA، TC=25°C
مقاومت روشن درین-سورس حداکثر 150 mΩ VGS=10 V، ID=11 A، TC=25°C
ولتاژ آستانه گیت 2 تا 4 V VDS=VGS، ID=250 μA
مقاومت حرارتی کانال-بدنه حداکثر 1 °C/W مقدار حداکثری

انتخاب IRF640N برای مدار

برای انتخاب این ماسفت، ابتدا ولتاژ مدار و روش تحریک گیت را با مشخصات قطعه مقایسه کنید. جریان نشتی درین-سورس حداکثر 25 μA است و در شرایط VDS=200 V، VGS=0 V و دمای 25°C تعیین شده است. دیود داخلی نیز در شرایط IF=11 A، VGS=0 V و دمای 25°C، ولتاژ مستقیم حداکثر 1.3 V دارد.

جریان پیوسته 18 A و جریان پالسی تک‌بار 72 A، هر دو حد مجاز مطلق در دمای محیط 25°C هستند و نباید بدون محاسبه حرارتی به‌عنوان جریان کاری دائمی در نظر گرفته شوند. حداکثر دمای پیوند نیز 175°C و از نوع حد مجاز مطلق است.


پکیج و پایه‌های IRF640N

پکیج این قطعه TO-220C است و ترتیب پایه‌ها به‌صورت پایه 1 گیت، پایه 2 درین و پایه 3 سورس تعریف می‌شود. پیش از نصب، شماره پایه‌ها و جهت قرارگیری قطعه را با نقشه مدار تطبیق دهید تا اتصال گیت، درین و سورس جابه‌جا نشود.

حداکثر ولتاژ گیت-سورس ±20 V است. این مقدار یک حد مجاز مطلق در دمای محیط 25°C محسوب می‌شود و نباید به‌عنوان ولتاژ کاری عادی تلقی شود.

نکات تطبیق پایه و شرایط کاری

مقاومت روشن، ولتاژ آستانه و ولتاژ مستقیم دیود، همگی به شرایط آزمون وابسته‌اند. برای مقایسه با مدار خود، مقدار جریان، ولتاژ اعمالی و دمای کاری را در نظر بگیرید. همچنین حدهای مجاز مطلق مانند ولتاژ درین-سورس، ولتاژ گیت-سورس، جریان و دمای پیوند، مشخصه عملکرد عادی محسوب نمی‌شوند.


قیمت و خرید IRF640N

برای خرید و استعلام قیمت و موجودی روز، با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی امکان‌پذیر است و برای سفارش‌های بزرگ‌تر، خرید عمده و تأمین شرکتی نیز بررسی می‌شود. در صورت نیاز، امکان دریافت پیش‌فاکتور وجود دارد.


سؤالات متداول درباره IRF640N

IRF640N چه نوع ماسفتی است؟

این قطعه یک ماسفت کانال N با مد کاری Enhancement است. برای انتخاب آن باید ولتاژ مدار، روش تحریک گیت و شرایط جریان موردنیاز را با مشخصات و شرایط آزمون تطبیق دهید.

پکیج و ترتیب پایه‌های IRF640N چیست؟

پکیج TO-220C است. پایه 1 گیت، پایه 2 درین و پایه 3 سورس است. پیش از نصب، این ترتیب را با نقشه مدار تطبیق دهید.


جمع‌بندی و ثبت سفارش IRF640N

این ماسفت کانال N با پکیج TO-220C، ولتاژ شکست درین-سورس حداقل 200 V و مقاومت روشن حداکثر 150 mΩ در شرایط مشخص آزمون ارائه می‌شود. برای ثبت سفارش، پارت‌نامبر و تعداد موردنیاز را اعلام کنید تا قیمت و موجودی بررسی شود.

توضیحات تکمیلی

Part Number

IRF640N

پکیج

TO-220-3

Channel Type

N-Channel

مشخصات فنی

VDS: 200 V, ID: 18 A
