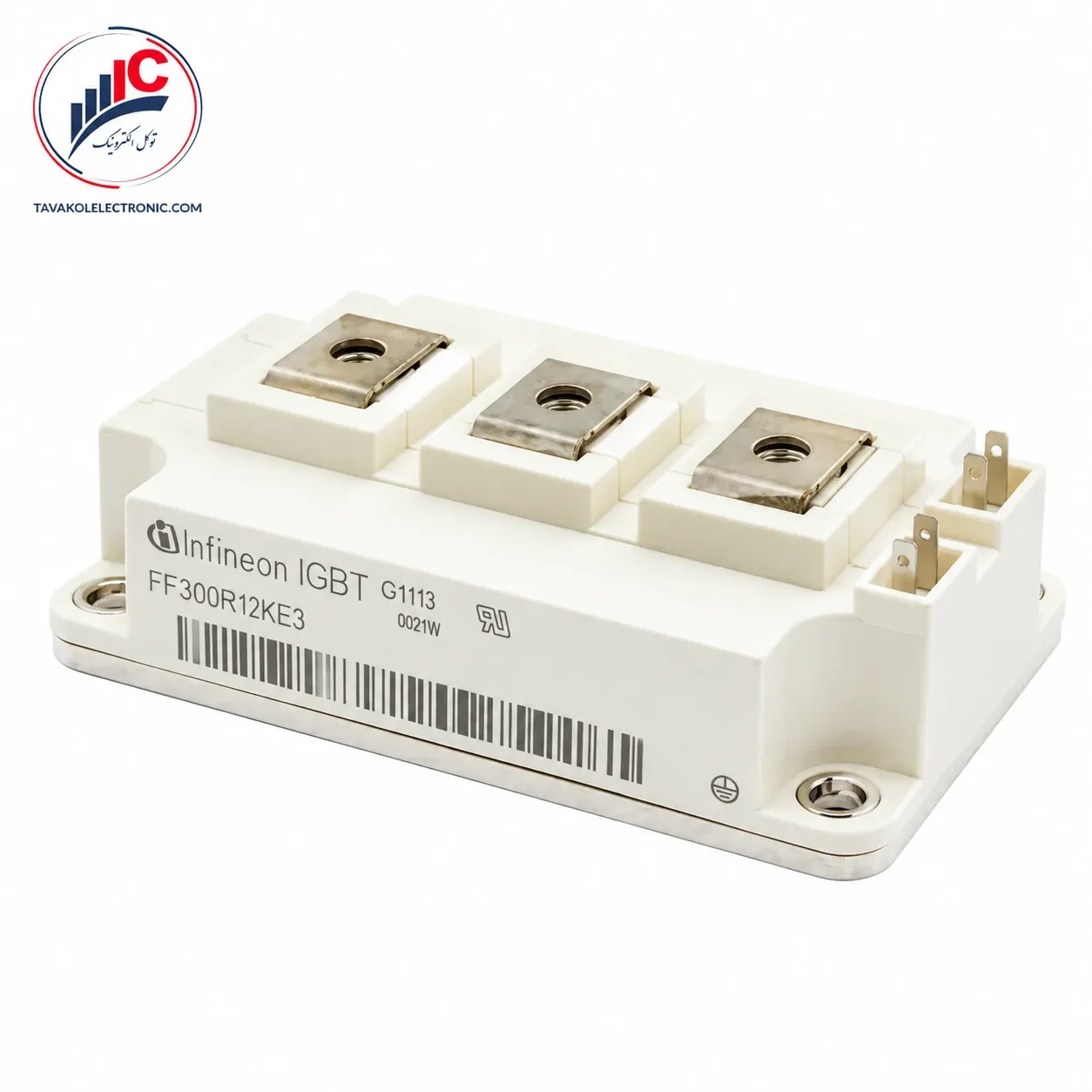

ماژول IGBT مدل FF300R12KE3

بررسی تخصصی، مشخصات فنی و خرید ماژول IGBT مدل FF300R12KE3

ترانزیستورها و ماژول‌های قدرت هسته مرکزی سیستم‌های تبدیل انرژی هستند. در میان تولیدکنندگان برتر جهانی، قطعات ساخت شرکت Infineon به دلیل قابلیت اطمینان بالا همواره مورد توجه مهندسان قرار می‌گیرند. ماژول FF300R12KE3 یکی از محصولات پرقدرت و کاربردی این شرکت است که در پکیج استاندارد 62 میلی‌متری (62mm C-series) تولید و به بازار قطعات الکترونیک صنعتی عرضه می‌شود.

این ماژول از تکنولوژی پیشرفته Trench/Fieldstop (IGBT3) بهره می‌برد که تلفات هدایتی و سوئیچینگ را به حداقل می‌رساند. همچنین در کنار ترانزیستورهای اصلی، از دیودهای راندمان بالای EmCon (High Efficiency diode) برای محافظت و بهبود عملکرد مدار استفاده شده است.

مشخصات فنی ماژول FF300R12KE3

در طراحی سیستم‌های الکترونیک قدرت، تکیه بر اطلاعات دقیق دیتاشیت سازنده الزامی است. مشخصات فنی کلیدی پارت نامبر FF300R12KE3 در شرایط دمایی استاندارد به شرح زیر است:

کاربردهای صنعتی (Application-Based)

ساختار قدرتمند و ایزولاسیون داخلی این ماژول باعث شده تا بتواند جریان‌های سنگین را با بالاترین راندمان سوئیچ کند. با توجه به ظرفیت ولتاژی 1200 ولت و جریان 300 آمپر، این ماژول به صورت ویژه برای استفاده در تجهیزات زیر طراحی شده است:

• اینورترهای قدرت (IGBT-inverter): به عنوان قلب تپنده در تبدیل جریان مستقیم (DC) به متناوب (AC) درایوهای صنعتی.

• چاپرهای ترمز (Brake-Chopper): برای مستهلک کردن انرژی برگشتی از موتورهای الکتریکی در شبکه‌های سه فاز.

• کوره های القایی و تجهیزات جوشکاری سنگین که نیاز به سوئیچینگ فرکانس بالا با تلفات پایین دارند.

قطعات مشابه و جایگزین (Cross-Reference)

در صورتی که پارت نامبر FF300R12KE3 در دسترس نباشد، می‌توان از سایر ماژول‌های استاندارد 62 میلی‌متری (Half-Bridge) که دارای ولتاژ 1200V و جریان 300A هستند استفاده کرد. به عنوان مثال ماژول‌های سری SKM300GB12E4 از برند سمیکرون یا مدل‌های مشابه برند فوجی الکتریک (با بررسی دقیق دیتاشیت و تطابق ولتاژ گیت و نوع اتصال) می‌توانند به عنوان جایگزین نصب شوند.

اهمیت خرید FF300R12KE3 اورجینال

در سیستم‌های قدرت نظیر اینورترهای 300 آمپری، استفاده از ماژول‌های فیک یا بازسازی‌شده (استوک با تغییر لیبل) مستقیما به انفجار قطعه در زیر بار نامی و آسیب جدی به بردهای درایور منجر می‌شود. یک ماژول اورجینال FF300R12KE3 قابلیت اطمینان بسیار بالایی در دفع حرارت دارد و صفحه مسی (Baseplate) آن انتقال دمای بی‌نظیری به هیت‌سینک فراهم می‌کند. ما در فروشگاه تضمین می‌کنیم که این قطعه با پکیج اصلی کارخانه و ضمانت کامل اصالت در اختیار صنعتگران و مهندسان عزیز قرار می‌گیرد.

جمع‌بندی

ماژول FF300R12KE3 اینفینئون یک انتخاب تمام‌عیار برای طراحان و تعمیرکاران درایوها و اینورترهای فرکانس بالا است. وجود دیودهای قدرتمند داخلی جریان آزاد (Freewheeling diode) با تحمل جریان 300 آمپر در کنار ترانزیستورهای IGBT3، این پکیج 62 میلی‌متری را به یکی از محبوب‌ترین قطعات در تعمیرات و تولیدات صنعتی تبدیل کرده است. جهت دریافت قیمت همکاری و خرید عمده، لطفا با بخش فروش تماس حاصل فرمایید.

سوالات متداول (FAQ)

۱. محدوده دمای مجاز برای کارکرد این ماژول در حالت سوئیچینگ چقدر است؟ بر اساس مستندات فنی، دمای مجاز پیوند در حین کارکرد (Operation) می‌تواند بین -40 تا 125 درجه سانتی‌گراد متغیر باشد.

۲. ولتاژ تحریک گیت برای راه‌اندازی این ترانزیستور چقدر باید باشد؟ ولتاژ پیک مجاز بین گیت و امیتر برابر با 20± ولت است. با این حال برای رسیدن به بهترین راندمان ولتاژهای سوئیچینگ 15± ولت توصیه می‌شود.

۳. این ماژول از نظر فیزیکی چقدر وزن دارد؟ وزن استاندارد این ماژول قدرتمند به دلیل استفاده از بیس‌پلیت مسی و رزین‌های عایق داخلی، حدود 340 گرم است.

۴. مقاومت داخلی گیت در این قطعه چند اهم است؟ مقاومت داخلی گیت (RGint​) در ماژول FF300R12KE3 برابر با 2.5 اهم در نظر گرفته شده است.

۵. برای محکم کردن این قطعه روی هیت‌سینک از چه پیچی باید استفاده کرد؟ برای بستن این ماژول روی هیت‌سینک باید از پیچ‌های M6 استفاده شود و گشتاور بستن (Torque) باید بین 3.0 تا 6.0 نیوتن‌متر باشد.
