این IC یک آی‌سی درایور موتور پلهای از Toshiba است که با روش PWM Chopper کار می‌کند. این قطعه برای راه‌اندازی موتور پلهای دوفاز bipolar با کنترل موج شبه‌سینوسی micro-step طراحی شده است؛ بنابراین در پروژه‌هایی که انتخاب حالت‌های حرکتی و کنترل مرحله‌ای موتور اهمیت دارد، می‌تواند گزینه‌ای قابل بررسی باشد.
ساختار این درایور شامل دو خروجی H-Bridge و طبقه‌های خروجی DMOS از نوع power MOSFET است. در نتیجه، بخش خروجی درایو موتور درون یک آی‌سی BiCD silicon monolithic قرار گرفته و طراحی مدار را بر پایه یک قطعه اختصاصی برای موتور پلهای پیش می‌برد. برای بررسی گزینه‌های مشابه، میتوانید دسته انواع آی سی را نیز ببینید.
کاربرد فنی تعریف‌شده برای این مدل، درایو موتور پلهای دوفاز bipolar با کنترل micro-step pseudo sine wave است. در زمان انتخاب، باید نوع موتور و روش کنترل موردنیاز مدار با این کاربرد تطبیق داده شود. وجود decoder داخلی microstep و مبدل‌های 4-bit D/A، کنترل حالت‌های microstep را در ساختار قطعه فراهم می‌کند.
فرکانس chopping در این آی‌سی با استفاده از مقاومت‌ها و خازن‌های خارجی قابل تنظیم است. همچنین chopping پرسرعت در 100 kHz یا بالاتر امکان‌پذیر است. این ویژگی برای طراحی‌هایی که تنظیم فرکانس chopping در آن‌ها اهمیت دارد، نکته‌ای مهم هنگام بررسی مدار به شمار می‌رود.
حالت داخلی Mixed Decay، انتخاب نسبت تضعیف را در چهار مرحله ممکن می‌کند. حالت‌های فاز قابل انتخاب نیز شامل 2-phase، 1-2 (type 2)، W1-2، 2W1-2، 4W1-2 و motor lock هستند. این گزینه‌ها به طراح اجازه می‌دهند روش تحریک موردنیاز خود را از میان حالت‌های تعریف‌شده قطعه انتخاب کند.
| مشخصه | مقدار یا توضیح |
|---|---|
| نوع قطعه | درایور موتور پلهای با PWM Chopper |
| کاربرد | موتور پلهای دوفاز bipolar با کنترل micro-step pseudo sine wave |
| پکیج | HSOP36-P-450-0.65، power flat، 36 پایه |
| مقاومت ON | 0.5 Ω typ. در Tj = 25°C و جریان 1.0 A |
| فرکانس chopping | 100 kHz یا بالاتر در chopping پرسرعت |
| خروجی | دو H-bridge |
مقاومت ON برابر 0.5 Ω یک مقدار typical است و فقط همراه با شرایط Tj = 25°C و جریان 1.0 A معنا دارد. این مقدار را نباید بدون توجه به شرایط ذکرشده به‌عنوان مقدار عمومی مدار در نظر گرفت.
این مدل به مدارهای حفاظتی ISD برای قطع جریان، TSD برای خاموشی حرارتی و مدارهای power-monitor reset برای VDD و VM مجهز است. یک charge pump داخلی نیز در آن قرار دارد که به دو خازن خارجی نیاز دارد. این امکانات، بخش‌هایی از مدار کنترل و راه‌اندازی را در داخل آی‌سی پوشش می‌دهند؛ بااین‌حال، انتخاب قطعات خارجی باید مطابق طراحی نهایی انجام شود.
در مشخصات این قطعه، ولتاژ خروجی حداکثر 40 V و جریان خروجی حداکثر 1.8 A/phase اعلام شده است. هر دو مقدار، حد مجاز هستند و نباید به‌عنوان مقدار کارکرد عادی یا تنظیم پیشنهادی در نظر گرفته شوند.
برای خرید این IC، استعلام قیمت و موجودی روز، ثبت سفارش یا دریافت پیش‌فاکتور با توکل الکترونیک در ارتباط باشید. ضمانت اصالت کالا مطابق شرایط فروشگاه ارائه میشود.
این مدل یک آی‌سی درایور موتور پلهای با روش PWM Chopper است که برای موتور پلهای دوفاز bipolar و کنترل micro-step pseudo sine wave طراحی شده است.
پکیج این قطعه HSOP36-P-450-0.65 است؛ این پکیج از نوع power flat و دارای 36 پایه است. تطبیق پکیج با نیاز مدار، پیش از سفارش اهمیت دارد.
TB62209FG برای درایو موتور پلهای دوفاز bipolar، کنترل microstep و استفاده از موج شبه‌سینوسی طراحی شده است. دو خروجی H-Bridge، طبقه‌های خروجی DMOS، decoder داخلی microstep، مبدل‌های 4-bit D/A و حالت Mixed Decay چهارمرحله‌ای، از مهم‌ترین قابلیت‌های آن هستند. وجود مدارهای ISD، TSD، مانیتور VDD و VM و charge pump داخلی نیز در بررسی ساختار این مدل اهمیت دارد.
برای دریافت قیمت، موجودی روز یا پیش‌فاکتور، با توکل الکترونیک در ارتباط باشید. هنگام سفارش، پارت‌نامبر و پکیج را با اطلاعات موردنیاز مدار تطبیق دهید تا بررسی محصول بر اساس مدل دقیق انجام شود.
| Part Number | TB62209FG |
|---|---|
| پکیج | HSOP36-P-450-0.65 |

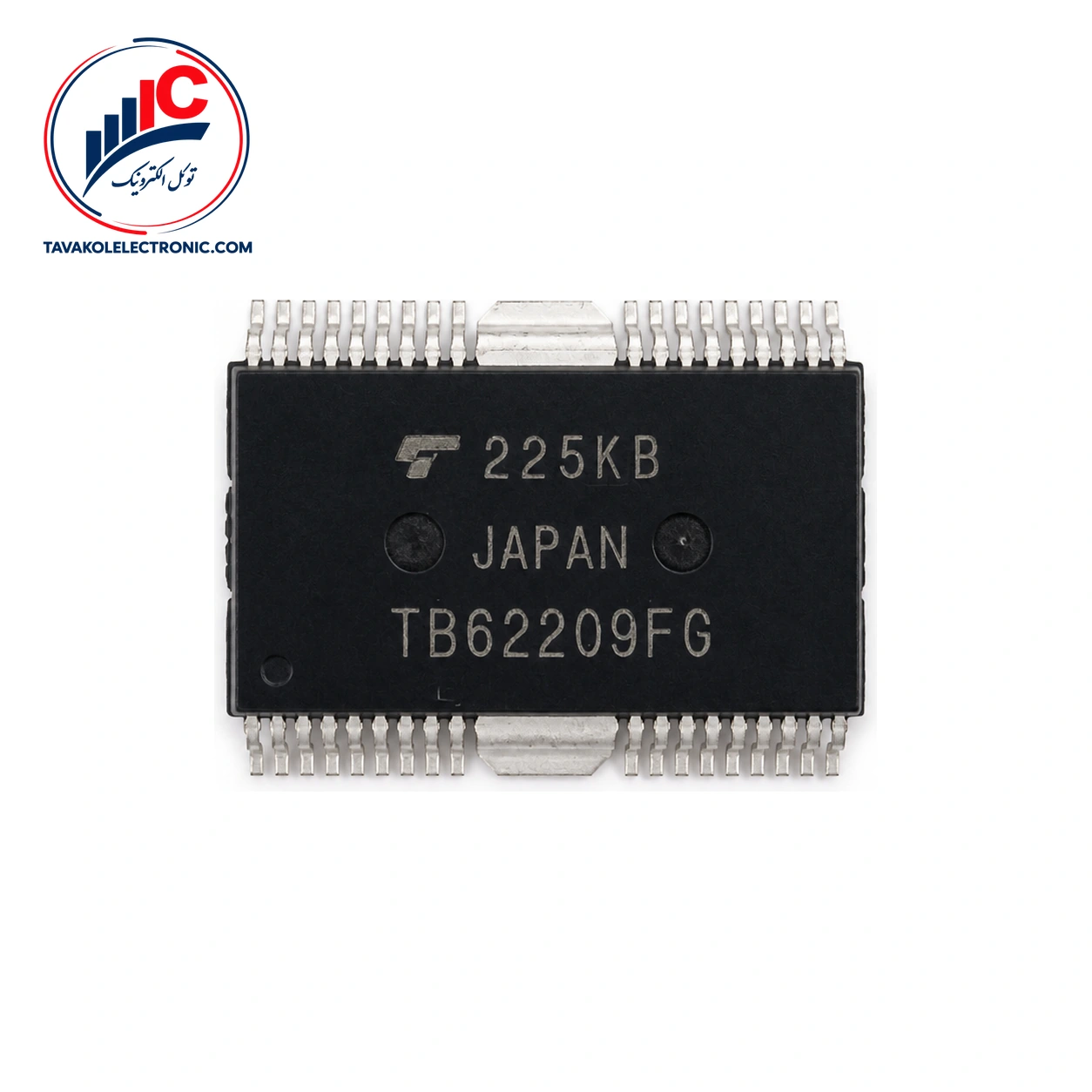

آی سی TB62209FG
