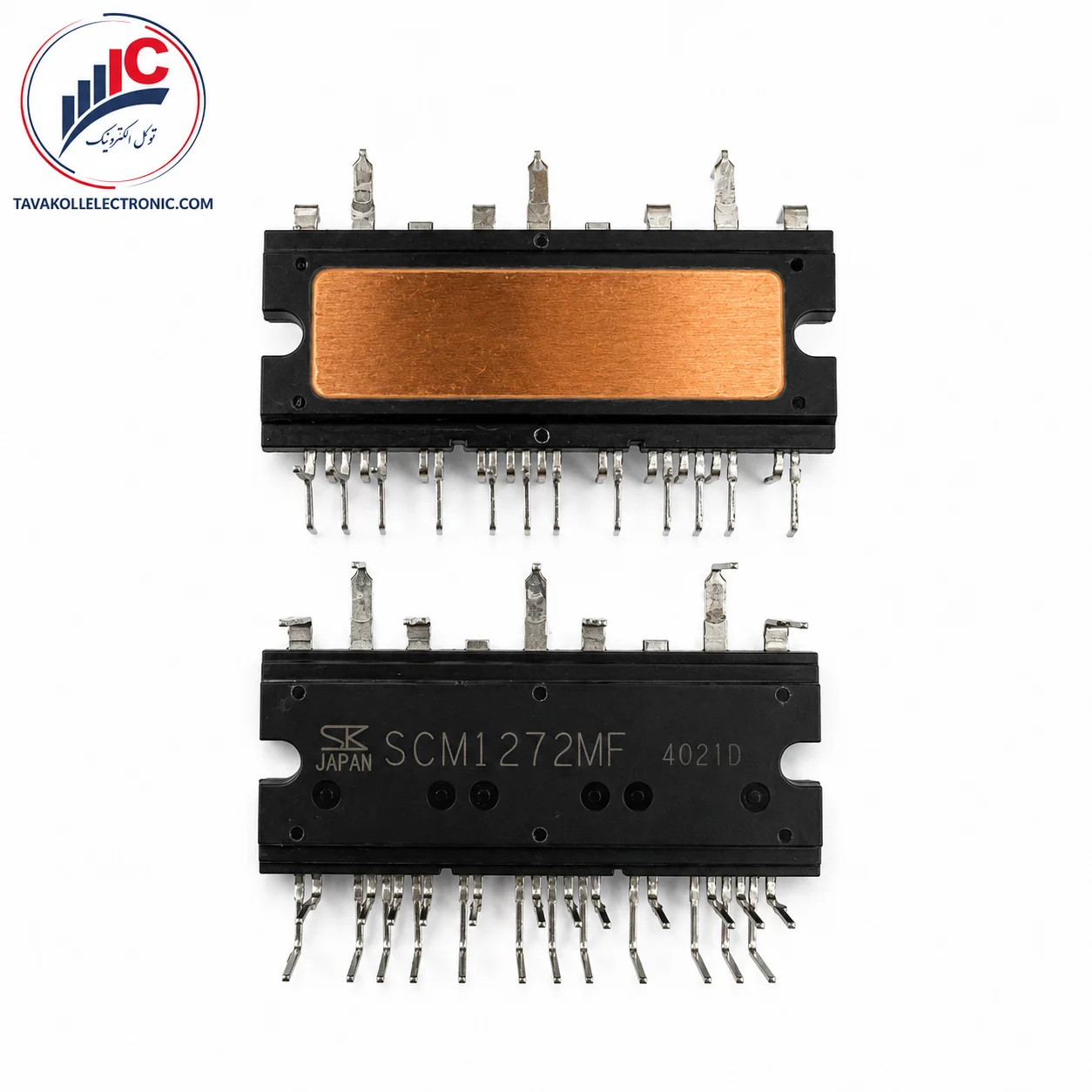

ماژول IPM مدل SCM1272MF

توضیحات

خرید و قیمت SCM1272MF

SCM1272MF یک ماژول IPM سه‌فاز 600 ولت و 15 آمپر از برند Sanken است که برای کنترل موتورهای سه‌فاز دورمتغیر و بردهای اینورتر لوازم خانگی طراحی شده است. این محصول مجموعه‌ای از IGBTهای قدرت، دیودهای هرزگرد، مدارهای پیش‌درایور و مدار Bootstrap را درون یک پکیج DIP33 قرار می‌دهد.

تجمیع بخش قدرت و درایور در یک ماژول، تعداد قطعات خارجی مدار را کاهش می‌دهد و امکان ساخت یک طبقه اینورتر جمع‌وجور و هماهنگ را فراهم می‌کند. این ساختار به‌خصوص در بردهایی اهمیت دارد که فضای نصب محدود است و کنترل دقیق موتور، کاهش سیم‌کشی و مدیریت بهتر بخش قدرت موردنیاز است.

برای خرید SCM1272MF بهتر است تنها به مشخصات 600 ولت و 15 آمپر اکتفا نکنید. کد کامل روی بدنه، برند سازنده، فرم پکیج، چینش پایه‌ها و طراحی مدار باید با قطعه قبلی تطبیق داده شود. در تعمیر بردهای صنعتی و لوازم خانگی، استفاده از همان پارت‌نامبر نصب‌شده روی برد معمولاً احتمال ناسازگاری را کاهش می‌دهد.

قیمت SCM1272MF با توجه به موجودی، تعداد موردنیاز، شرایط بازار و نوع سفارش تعیین می‌شود. برای دریافت قیمت روز می‌توانید تعداد درخواستی و تصویر واضح قطعه قبلی را برای توکل الکترونیک ارسال کنید. امکان فروش تکی و تعدادی، تأمین سفارش شرکت‌ها و تعمیرکاران، صدور پیش‌فاکتور و ارسال به سراسر کشور وجود دارد.

جهت بررسی اسناد فنی ، می‌توانید به سایت رسمی شرکت میتسوبیشی مراجعه نمایید

برای مشاهده مدل‌های دیگر می‌توانید به دسته خرید ماژول IPM مراجعه کنید.

مشخصات فنی SCM1272MF

ویژگی‌ها و مزایای ماژول

این ماژول برای راه‌اندازی یک موتور سه‌فاز، شش IGBT قدرت و دیودهای هرزگرد موردنیاز را در خود جای داده است. مدارهای پیش‌درایور نیز داخل قطعه قرار دارند و ورودی‌های کنترلی آن با منطق 3.3 و 5 ولتی سازگار هستند؛ بنابراین اتصال آن به بسیاری از میکروکنترلرها و مدارهای کنترل موتور امکان‌پذیر است.

دیودهای Bootstrap و مقاومت‌های محدودکننده جریان 22 اهم نیز داخل ماژول قرار گرفته‌اند. این ویژگی تعداد قطعات موردنیاز در بخش درایور را کاهش می‌دهد؛ البته خازن‌های Bootstrap باید به‌صورت خارجی و مطابق توصیه دیتاشیت نصب شوند.

پشتیبانی از سیستم تشخیص جریان سه‌شنت، امکان نظارت جداگانه بر جریان فازها را فراهم می‌کند. وجود خروجی اعلام خطا، حفاظت افت ولتاژ و جلوگیری از روشن‌شدن هم‌زمان IGBTهای بالا و پایین نیز به کنترل بهتر شرایط غیرعادی کمک می‌کند.

خروجی پایش دما امکان بررسی دمای بخش کنترل را در اختیار مدار اصلی قرار می‌دهد. این قابلیت نباید با حفاظت حرارتی مستقیم IGBTها اشتباه گرفته شود و استفاده از هیت‌سینک مناسب همچنان ضروری است.

حفاظت اضافه‌جریان

مدار OCP داخل محصول قرار دارد، اما تشخیص جریان به مقاومت‌های شنت خارجی وابسته است. ولتاژ ایجادشده روی شنت به پایه مربوط به حفاظت اضافه‌جریان منتقل می‌شود و آستانه معمول عملکرد آن حدود 0.5 ولت است.

برای جریان پیک حداکثر 30 آمپر، دیتاشیت مقاومت شنت حداقل 18 میلی‌اهم را پیشنهاد می‌کند. همچنین یک فیلتر RC باید نزدیک پایه OCP قرار بگیرد. انتخاب اشتباه مقاومت شنت، مقدار نامناسب فیلتر یا طولانی‌بودن مسیرهای برد می‌تواند باعث قطع ناخواسته یا عملکرد دیرهنگام حفاظت شود.

این حفاظت جایگزین فیوز مناسب، طراحی صحیح PCB، هیت‌سینک استاندارد و کنترل نرم‌افزاری خطا نیست.

کاربردهای SCM1272MF

این محصول برای کنترل موتورهای سه‌فاز دورمتغیر با توان متوسط طراحی شده و در تجهیزات زیر کاربرد دارد:

• برد اینورتر کمپرسور یخچال
• کمپرسور کولر گازی
• موتور اصلی ماشین لباس‌شویی
• موتورهای فن سه‌فاز
• موتور پمپ
• تجهیزات کنترل دور موتور
• بردهای اینورتر لوازم خانگی
• تعمیر بردی که همین پارت‌نامبر روی آن نصب شده است

وجود نام یک دستگاه در این فهرست به معنی سازگاری قطعی با تمام مدل‌های آن نیست. ولتاژ باس، جریان موتور، پین‌آوت، مدار کنترل و سیستم خنک‌کاری باید پیش از سفارش بررسی شوند.

نکات مهم پیش از سفارش

برای جلوگیری از خرید اشتباه، موارد زیر را کنترل کنید:

• کد حک‌شده روی قطعه دقیقاً SCM1272MF باشد.
• لوگو و نام Sanken روی بدنه بررسی شود.
• پکیج DIP33 با جای قطعه روی برد مطابقت داشته باشد.
• فرم، تعداد و محل پایه‌ها با قطعه قبلی یکسان باشد.
• تغذیه مدار کنترل در محدوده 13.5 تا 16.5 ولت قرار بگیرد.
• مقاومت‌های شنت و فیلترهای OCP سالم باشند.
• خازن‌های Bootstrap و قطعات اطراف ماژول بررسی شوند.
• هیت‌سینک، عایق حرارتی و خمیر سیلیکون وضعیت مناسبی داشته باشند.
• علت سوختن قطعه قبلی قبل از نصب محصول جدید برطرف شود.
• قطعه فقط براساس مشابهت ظاهری یا یکسان‌بودن جریان و ولتاژ انتخاب نشود.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک امکان استعلام قیمت روز و موجودی، فروش تکی و تعدادی، تأمین سفارش‌های شرکتی و تعمیرکاران، صدور پیش‌فاکتور و ارسال به سراسر کشور را فراهم می‌کند.

در صورت تردید درباره انتخاب محصول، می‌توانید تصویر واضح قطعه قبلی، نوشته روی بدنه، پایه‌ها و مدل دستگاه را ارسال کنید تا امکان تطبیق اولیه بررسی شود. این بررسی به کاهش احتمال سفارش اشتباه کمک می‌کند؛ بااین‌حال، تأیید نهایی باید براساس مدار و دیتاشیت دستگاه انجام شود.

سؤالات متداول

SCM1272MF چه نوع قطعه‌ای است؟

یک ماژول قدرت هوشمند سه‌فاز سنکن است که IGBTها، دیودهای هرزگرد، مدارهای پیش‌درایور و بخش Bootstrap را در یک پکیج قرار می‌دهد.

ولتاژ و جریان این ماژول چقدر است؟

ولتاژ شکست IGBTهای داخلی 600 ولت و جریان خروجی در دمای کیس 25 درجه، 15 آمپر است. جریان پالسی آن نیز حداکثر 30 آمپر اعلام شده است.

آیا این قطعه حفاظت اضافه‌جریان دارد؟

بله؛ اما عملکرد حفاظت به مقاومت شنت و فیلتر RC خارجی وابسته است. خرابی یا انتخاب نادرست این قطعات می‌تواند عملکرد OCP را مختل کند.

آیا حفاظت حرارتی داخلی دارد؟

این مدل دارای خروجی پایش دمای بخش کنترل است، اما دیتاشیت آن را به‌عنوان خاموشی حرارتی مستقل معرفی نکرده است. خنک‌کاری و کنترل دما باید در طراحی مدار در نظر گرفته شود.

آیا دیود Bootstrap داخل ماژول قرار دارد؟

بله، دیودهای Bootstrap و مقاومت‌های محدودکننده 22 اهم داخل قطعه هستند؛ ولی خازن‌های Bootstrap باید خارج از ماژول نصب شوند.

آیا جریان 15 آمپر در تمام شرایط قابل‌استفاده است؟

خیر. این جریان در دمای کیس 25 درجه اعلام شده و با افزایش دما باید کاهش پیدا کند. هیت‌سینک و شرایط کاری روی جریان واقعی اثر مستقیم دارند.

آیا محصول برای استفاده خودرویی مناسب است؟

خیر؛ سازنده این مدل را Automotive Qualified معرفی نکرده است.
