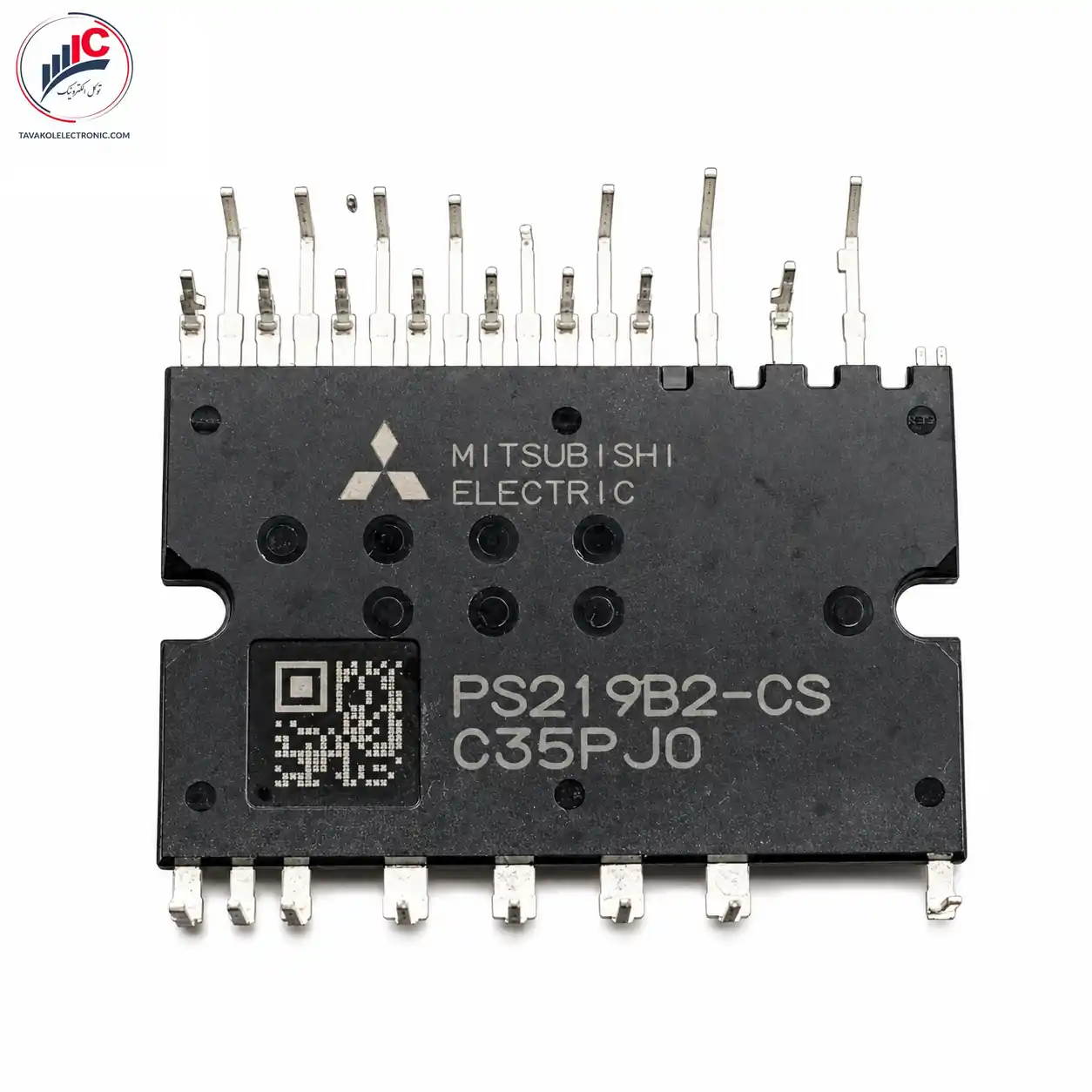

PS219B2-CS یک ماژول هوشمند قدرت سهفاز ساخت Mitsubishi Electric است که برای راهاندازی و کنترل موتورهای کمقدرت در تجهیزات اینورتری طراحی شده است. این قطعه شش ترانزیستور قدرت CSTBT، دیودهای هرزگرد، مدارهای گیتدرایو، دیودهای Bootstrap و بخشهای حفاظتی را در یک پکیج یکپارچه قرار میدهد.
این ماژول دارای ولتاژ نامی 600 ولت و جریان نامی 5 آمپر است و میتواند پل کامل اینورتر سهفاز را برای ایجاد خروجیهای U، V و W تشکیل دهد. یکپارچهبودن مدار قدرت و درایور موجب کاهش تعداد قطعات جانبی و اشغال فضای کمتر روی PCB میشود.
پسوند CS قسمت مهمی از کد محصول است. نسخه CS دارای پایههای زیگزاگ در سمت کنترل، امیترهای مجزای IGBTهای پایین و خروجی آنالوگ دما VOT است. به همین دلیل، یک ماژول 600 ولت 5 آمپر با ظاهر نزدیک لزوماً جایگزین مستقیم آن نیست.
برای خرید PS219B2-CS، دریافت قیمت PS219B2-CS یا بررسی موجودی روز، تصویر قطعه قبلی، شماره برد، مدل دستگاه و تعداد موردنیاز را برای توکل الکترونیک ارسال کنید.
| مشخصه | مقدار |
|---|---|
| پارتنامبر | PS219B2-CS |
| برند | Mitsubishi Electric |
| نوع قطعه | ماژول هوشمند قدرت IPM |
| خانواده | Super Mini DIPIPM Ver.5 |
| فناوری کلید قدرت | CSTBT / IGBT |
| ساختار | پل اینورتر سهفاز 6-Pack |
| ولتاژ کلکتور–امیتر | 600 ولت |
| جریان نامی هر IGBT | 5 آمپر در Tc=25°C |
| جریان پیک | 10 آمپر، کمتر از 1ms |
| ولتاژ باس DC پیشنهادی | معمولاً 300 ولت |
| حداکثر ولتاژ DC در شرایط پیشنهادی | 400 ولت |
| ولتاژ تغذیه کنترل پیشنهادی | 15 ولت |
| حداکثر فرکانس PWM پیشنهادی | 20 کیلوهرتز با رعایت شرایط حرارتی |
| دیودهای هرزگرد | داخلی |
| گیتدرایور | داخلی |
| دیود Bootstrap | داخلی، همراه مقاومت محدودکننده جریان |
| نوع امیتر بخش پایین | Open Emitter |
| حفاظت افت ولتاژ | بخش بالا و پایین |
| حفاظت اتصال کوتاه | بخش پایین با شنت و فیلتر RC خارجی |
| خروجی خطا FO | دارد |
| پایش دما | خروجی آنالوگ VOT |
| قطع خودکار افزایش دما | ندارد؛ کنترل توسط MCU لازم است |
| ولتاژ ایزولاسیون | 1500Vrms بهمدت یک دقیقه |
| دمای مجاز بدنه در کار | 20- تا 100+ درجه سانتیگراد |
| وزن تقریبی | 8.5 گرم |
| فرم پایه | پایههای سمت کنترل زیگزاگ |
| نوع نصب | Through-Hole روی PCB |
| نوع بدنه | Transfer-Mold، عایقشده |
| کاربرد اصلی | کنترل موتور کمقدرت سهفاز |
حداکثر فرکانس، جریان قابلاستفاده و توان موتور به شرایط خنککاری، ولتاژ باس، فرکانس PWM، دمای بدنه و طراحی برد وابستهاند.
دیودهای Bootstrap و مقاومت محدودکننده داخل ماژول قرار دارند، اما خازنهای Bootstrap همچنان باید در مدار خارجی وجود داشته باشند.
این ماژول برای کنترل موتورهای کمقدرت در تجهیزات AC کلاس 100 تا 240 ولت طراحی شده است. کاربردهای متداول خانواده آن عبارتاند از:
در راهنمای رسمی، توان موتور حدود 0.4 کیلووات در 220VAC تحت شرایط شبیهسازی مشخص ذکر شده است. این عدد نباید بدون محاسبات حرارتی و بررسی مدار، توان قطعی تمام کاربردها تلقی شود.
برای مشاهده مدلهای دیگر میتوانید به دسته خرید ماژول IPM مراجعه کنید.
مدل PS219B2-CS دارای خروجی آنالوگ دما روی پایه VOT است. ولتاژ این پایه با تغییر دمای مدار کنترلی LVIC تغییر میکند و میکروکنترلر برد میتواند از آن برای تشخیص افزایش دما استفاده کند.
این قابلیت با حفاظت حرارتی خودکار متفاوت است:
بنابراین PS219B2-CS و PS219B2-CST از نظر عملکرد حرارتی جایگزین مستقیم یکدیگر محسوب نمیشوند.
هنگام سفارش باید عبارت کامل PS219B2-CS روی قطعه قبلی مشاهده شود. یکسانبودن اعداد 600V و 5A برای انتخاب جایگزین کافی نیست.
موارد زیر را بررسی کنید:
قبل از نصب ماژول جدید، سلامت این قسمتها بررسی شود:
خرابی مدار جانبی یا دفع حرارت نامناسب میتواند باعث سوختن مجدد ماژول شود.
هیچ ماژول مشابهی بدون بررسی پینآوت، فرم پایهها، خروجی حرارتی و طراحی PCB جایگزین مستقیم PS219B2-CS نیست.
توکل الکترونیک امکان استعلام قیمت و موجودی PS219B2-CS، فروش تکی و تعدادی، خرید عمده، تأمین شرکتی، صدور پیشفاکتور و ارسال به سراسر کشور را فراهم میکند.
برای کاهش احتمال انتخاب اشتباه، میتوانید تصویر واضح نوشته روی ماژول، نمای کامل پایهها، شماره PCB و مدل دستگاه را پیش از ثبت سفارش ارسال کنید.
برای سفارش PS219B2-CS و دریافت قیمت روز، تصویر قطعه قبلی، شماره برد و تعداد موردنیاز را ارسال کنید.
یک ماژول هوشمند قدرت سهفاز مبتنی بر CSTBT/IGBT از خانواده Super Mini DIPIPM Ver.5 میتسوبیشی است.
ولتاژ کلکتور–امیتر آن 600 ولت، جریان نامی هر IGBT 5 آمپر و جریان پیک اعلامشده 10 آمپر برای کمتر از یک میلیثانیه است.
حرف C نشاندهنده فرم زیگزاگ پایههای بخش کنترل و حرف S نشاندهنده ساختار Open Emitter در IGBTهای پایین است.
این مدل دارای خروجی آنالوگ دما VOT است، اما در افزایش دما بهصورت خودکار IGBTها را خاموش نمیکند. کنترلر برد باید خروجی دما را پایش کند.
بله، حفاظت اتصال کوتاه برای IGBTهای بخش پایین فراهم شده است؛ اما عملکرد آن به مقاومت شنت خارجی و فیلتر RC متصل به ورودی CIN وابسته است.
بله، دیودهای Bootstrap و مقاومتهای محدودکننده جریان داخل ماژول قرار دارند. خازنهای Bootstrap همچنان خارجی هستند.
در بردهای اینورتری سازگار قابل استفاده است، اما پارتنامبر قبلی، شماره PCB، پینآوت و مشخصات موتور باید بررسی شوند.
خیر. مدل CS خروجی دمای VOT دارد، اما مدل CST دارای حفاظت داخلی افزایش دما است. جایگزینی فقط پس از بررسی کامل مدار فرمان امکانپذیر است.
تصویر نوشته روی قطعه، نمای پایهها، شماره PCB، مدل دستگاه و تعداد موردنیاز را ارسال کنید.
PS219B2-CS یک ماژول IPM سهفاز میتسوبیشی با مشخصات 600 ولت و 5 آمپر است. این قطعه شش کلید قدرت CSTBT، دیودهای هرزگرد، گیتدرایورها، دیودهای Bootstrap و مدارهای حفاظتی را در یک پکیج فشرده ترکیب میکند.
ویژگی متمایز این پسوند، پایههای کنترلی زیگزاگ و خروجی آنالوگ دمای VOT است. هنگام خرید باید کد کامل و آرایش پایهها با نمونه قبلی تطبیق داده شوند.
برای اطلاع از موجودی PS219B2-CS، استعلام قیمت، خرید تکی یا خرید عمده با توکل الکترونیک تماس بگیرید.
