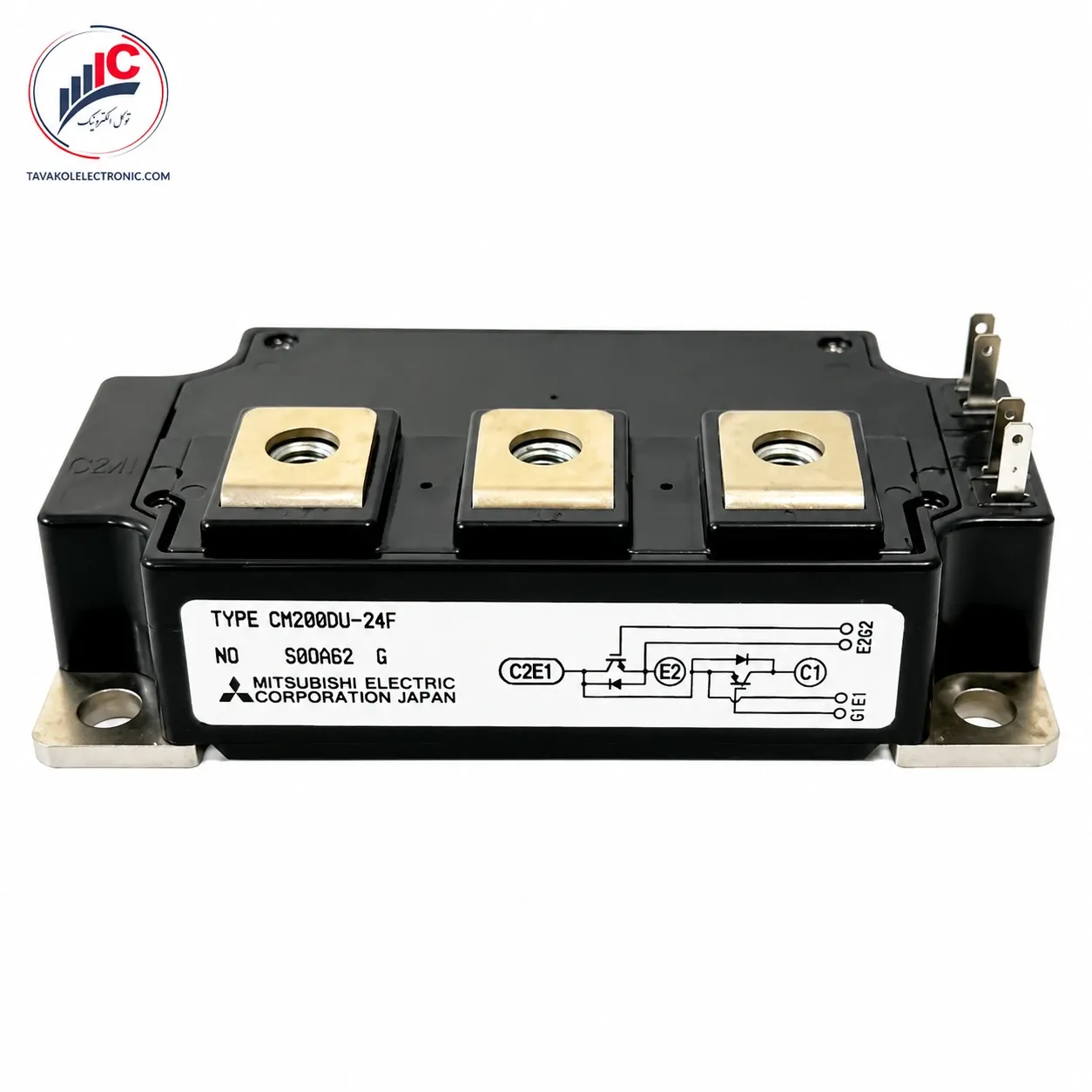

ماژول IGBT مدل CM200DU-24F

توضیحات

🔴 معرفی جامع CM200DU-24F

در طراحی، تولید و بازسازی سیستم‌های الکترونیک قدرت سنگین متصل به شبکه برق سه فاز صنعتی، استفاده از سوئیچ‌هایی با توان جریان‌کشی بالا و تلفات هدایتی ناچیز، کلید اصلی تضمین پایداری دستگاه است. ماژول آی‌جی‌بی‌تی CM200DU-24F ساخت شرکت پرآوازه میتسوبیشی (Mitsubishi Electric) ژاپن، یک نیمه‌هادی فوق‌العاده قدرتمند، عایق‌بندی شده و صنعتی است که در کلاس ولتاژ 1200V و جریان نامی مداوم 200A طراحی و به بازار جهانی عرضه شده است.

پسوند ویژه F در پارت‌نامبر این قطعه، نشان‌دهنده بهره‌گیری از فناوری پیشرفته تراشه‌های نسل ششم ساختار ترنچ گیت (Trench Gate) و دیودهای هرزگرد سوپرفست نسل جدید است. معماری داخلی ماژول CM200DU-24F بر پایه توپولوژی دوبل (2-elements in a pack) طراحی شده که دو ترانزیستور آی‌جی‌بی‌تی فرکانسی را همراه با دیودهای معکوس موازی در یک پکیج فوق‌العاده مستحکم تجمیع کرده است. بیس‌پلیت فلزی این ماژول به صورت کامل از لایه‌های سیلیکونی داخلی ایزوله است و همین ویژگی، مدیریت حرارتی و نصب قطعه روی هیت‌سینک‌های مشترک آلومینیومی را بسیار آسان می‌کند. برای مهندسان اتوماسیون و تعمیرکاران مجرب درایوهای سنگین، خرید CM200DU-24F برترین تضمین برای کارکرد بدون توقف خط تولید است.

📋 مشخصات فنی CM200DU-24F

مشخصات کلیدی الکتریکی، حرارتی و مکانیکی این قطعه بر اساس مستندات رسمی کمپانی میتسوبیشی به صورت ساختاریافته در جدول زیر گردآوری شده است:

🛠️ کاربردهای صنعتی ماژول میتسوبیشی

تحمل جریان مداوم 200 آمپری در کنار کلاس ولتاژ 1200 ولت، مدل CM200DU-24F را به قطعه‌ای استراتژیک در صنایع بزرگ زیر تبدیل کرده است:

• درایوهای کنترل دور موتور سه فاز سنگین (VFD): استفاده در بازوهای خروجی قدرت اینورترهای متصل به شبکه برق 380V تا 440V صنعتی کارخانجات و سیستم‌های سروو کنترل.

• دستگاه‌های جوش اینورتری و برش پلاسما غول‌پیکر: سوئیچینگ فرکانسی با توان بسیار بالا در بردهای جوشکاری اتوماتیک صنعتی.

• منابع تغذیه بدون وقفه (UPS) توان بالا: ساخت بردهای اینورتر فرکانسی در سیستم‌های پشتیبان دیتاسنترهای بزرگ و بیمارستان‌ها.

• سیستم‌های توان خورشیدی و باد: به‌کارگیری در بردهای مبدل انرژی تجدیدپذیر متصل به شبکه برق کشور.

✨ مزایای رقابتی قطعه

۱. فناوری تراشه Trench Gate (نسل F): تراشه‌های به کار رفته در مدل CM200DU-24F افت ولتاژ حالت روشن فوق‌العاده پایینی (فقط 1.8V) دارند؛ این ویژگی باعث می‌شود تلفات هدایتی مدار به شدت کاهش یافته و راندمان کلی دستگاه ارتقا یابد.

۲. توان تلفاتی 780 وات واقعی: ساختار مهندسی کفی و پکیج این قطعه، توانایی دمپ و انتقال فوق‌العاده گرما را به هیت‌سینک فراهم می‌کند که مانع از آسیب دیدن لایه‌های سیلیکونی در نوسانات شدید بار می‌شود.

۳. پکیج مستحکم با ترمینال‌های M6: برخلاف مدل‌های آمپر پایین‌تر که از پیچ‌های M5 استفاده می‌کنند، این ماژول مجهز به ترمینال‌های قدرت ضخیم سایز M6 است که امکان اتصال شمش‌های مسی ضخیم را بدون ریسک جرقه یا داغ شدن موضعی ترمینال فراهم می‌کند.

⚠️ توصیه فنی فروشگاه توکل الکترونیک

💡 نکات کلیدی نصب و راه‌اندازی CM200DU-24F:

• رعایت دقیق گشتاور پیچ‌های بدنه و ترمینال: هنگام نصب این ماژول بر روی هیت‌سینک، فشار را بین محدوده 2.5 تا 3.5 نیوتن‌متر تنظیم کنید. اما توجه داشته باشید که ترمینال‌های قدرت سایز M6 این قطعه تحمل فشاری بالاتر بین 3.5 تا 4.5 نیوتن‌متر را دارند. رعایت این استاندارد مانع از شل ماندن اتصالات یا شکستن پلاستیک پکیج می‌شود.

• ضخامت میکرونی خمیر سیلیکون: با توجه به جریان 200 آمپری قطعه، اعمال یک لایه کاملاً یکنواخت و بسیار نازک از خمیر سیلیکون مرغوب (ترجیحاً حاوی ذرات نقره) الزامی است. وجود حباب هوا زیر ماژول به معنای سوختن قطعه در همان دقایق ابتدایی کار است.

• حفاظت در برابر الکتریسیته ساکن (ESD): ترمینال‌های فرمان گیت در مدل CM200DU-24F به شدت در برابر شوک‌های ESD بدن حساس هستند. تا زمان نصب نهایی و لحیم‌کاری روی برد فرمان، به هیچ وجه روکش‌های محافظ پایه‌ها را جدا نکنید.

🛒 قیمت و خرید CM200DU-24F

از آنجا که ماژول‌های 200 آمپر 1200 ولت میتسوبیشی از قطعات بسیار مصرفی و گران‌قیمت بازار اتوماسیون به شمار می‌روند، نمونه‌های تقلبی، بازسازی‌شده (ریمارک) یا استوک‌های فرسوده با ظاهر نو در بازار بسیار فراوان هستند. استفاده از قطعه غیراورجینال ریسک آتش‌سوزی بورد و آسیب‌های میلیاردی به موتورها و سیستم کنترل دستگاه را در پی دارد. فروشگاه توکل الکترونیک با سال‌ها تخصص و زنجیره تامین مستقیم نیمه‌هادی‌های قدرت، پارت‌نامبر اصلی و اورجینال CM200DU-24F ساخت ژاپن را با تضمین ۱۰۰٪ اصالت تراشه سیلیکون به مشتریان عزیز عرضه می‌دارد.

با توجه به نوسانات نرخ ارز در بازار فیزیکی و تغییرات موجودی انبار، جهت استعلام قیمت روز CM200DU-24F و دریافت مشاوره فنی و مهندسی پیش از خرید، با کارشناسان ما در فروشگاه توکل الکترونیک تماس حاصل فرمایید.
